Purmo TempCo Basic 24V - Manuel du Thermostat

INTRODUCTION

Avant de commencer le travail, l'installateur doit lire attentivement ce manuel d'installation et d'utilisation, et s'assurer que toutes les instructions qu'il contient sont comprises et respectées.

• Le thermostat ne doit être monté, utilisé et entretenu que par du personnel spécialement formé. Le personnel en formation n'est autorisé à manipuler le produit que sous la supervision d'un installateur expérimenté. Sous réserve du respect des conditions ci-dessus, le fabricant assume la responsabilité de l'équipement tel que prévu par les dispositions légales.
• Toutes les instructions de ce manuel d'installation et d'utilisation doivent être respectées lors de l'utilisation du contrôleur. Toute autre application ne sera pas conforme à la réglementation. Le fabricant ne sera pas responsable en cas d'utilisation incompétente de la commande. Aucune modification ou amendement n'est autorisé pour des raisons de sécurité. La maintenance ne peut être effectuée que par des ateliers de service agréés par le fabricant.
• La fonctionnalité du contrôleur dépend du modèle et de l'équipement. Cette notice d'installation fait partie du produit et doit être obtenue.

APPLICATION

• Le thermostat UFH est développé pour contrôler et gérer les actionneurs montés sur le collecteur.
• Le thermostat est normalement utilisé en conjonction avec un boîtier de raccordement complet "UFH-MASTER" avec ou sans "Heating & Cooling module" pour connecter tous les composants **SIGNeacute;lectriques et hydrauliques de l'installation tels qu'une pompe de circulation, des actionneurs...
• Les contrôleurs ont été conçus pour être utilisés dans les pièces résidentielles, les bureaux et les installations industrielles. Vérifiez que l'installation est conforme aux réglementations en vigueur avant l'utilisation afin d'assurer un bon usage de l'installation.

CONSIGNES DE SÉCURITÉ

Avant de commencer le travail, débranchez l'alimentation électrique !

• Tous les travaux d'installation et de câblage liés au contrôleur doivent être effectués uniquement lorsque l'appareil est hors tension. L'appareil doit être connecté et mis en service par du personnel qualifié uniquement. Assurez-vous de respecter les réglementations de sécurité en vigueur.
• Les boîtiers de raccordement ne sont ni étanches aux éclaboussures ni aux gouttes.
  Par conséquent, ils doivent être montés dans un endroit sec. - N'interchangez en aucun cas les connexions des capteurs, des actionneurs et les connexions 24V !
  L'interchangeabilité de ces connexions peut entraîner des risques électriques mettant la vie en danger ou la destruction de l'appareil et des capteurs et autres appareils connectés.

Caractéristiques techniques

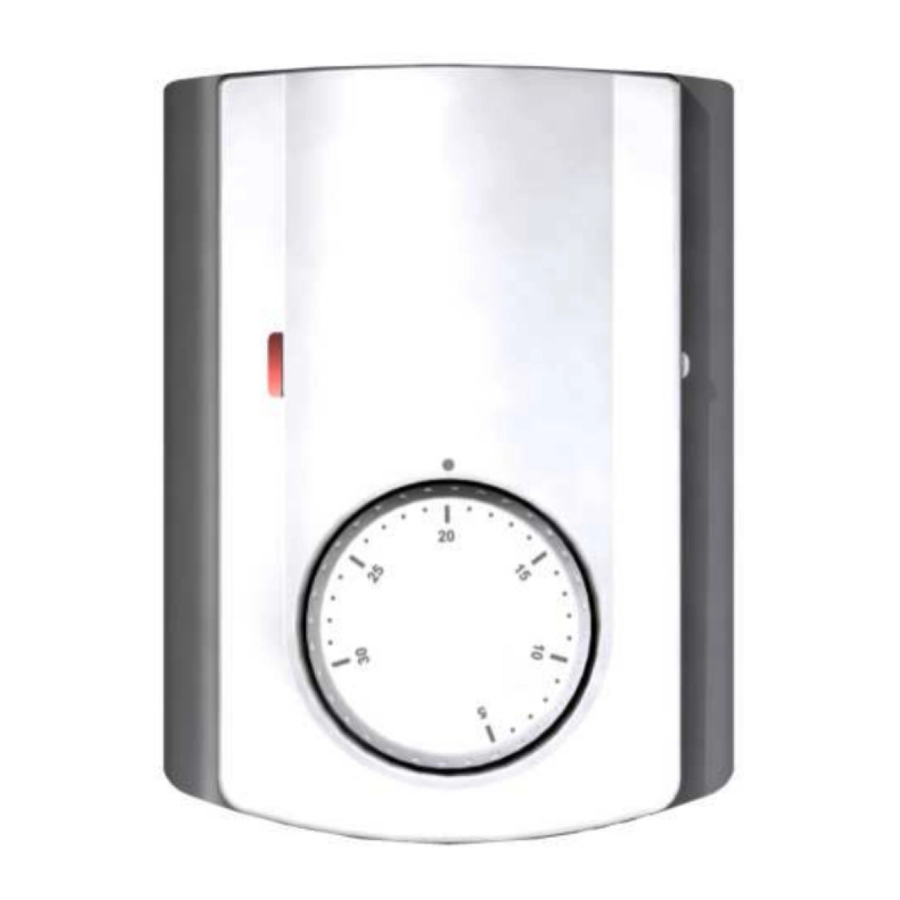

• Thermostat analogique filaire (24VAC) spécialement conçu pour contrôler votre chauffage par le sol géré par un actionneur (NC).
• Version encastrée, fixation standard avec des axes de 60 mm.
• Thermostat avec sortie silencieuse.
• Peut commander directement les actionneurs, ou peut être connecté à la gamme de boîtiers de raccordement UFH.

Comment utiliser votre thermostat

Bouton de réglage

Le thermostat suivra la température de consigne en permanence.

Indicateur LED

Rouge : Indication de chauffage.

Comment étalonner et limiter la plage de réglage

Si votre thermostat doit être étalonné, effectuez les opérations suivantes :

1. Placez un thermomètre au centre de la pièce à 1,5 mètre du sol.
2. Attendez 1 heure pour vous assurer que votre thermostat affiche la température correcte.
3. Retirez le bouton de réglage en appuyant doucement vers l'extérieur avec un tournevis étroit entre le bouton et le couvercle. (faites attention à éviter la rotation du bouton de réglage)
4. Retirez la roue interne du bouton.

5. Placez la roue interne seule sur le thermostat.

6. Vous pouvez maintenant placer le bouton de réglage sur le thermostat, en faisant correspondre la température réelle de la pièce (indiquée par le thermomètre) et l'index du thermostat.

Si votre thermostat doit être limité, effectuez les opérations suivantes :

1. Positionnez le bouton de réglage au milieu de la nouvelle plage de réglage.
2. Retirez le bouton de réglage en appuyant doucement vers l'extérieur avec un tournevis étroit entre le bouton et le couvercle.
3. Retirez les broches du cadran et placez-les dans les trous souhaités pour limiter la plage de réglage du thermostat.

4. Vous pouvez maintenant remettre le bouton de réglage sur le thermostat.

Rettig Germany GmbH
Lierestraße 68
38690 Goslar, Germany
Tél : +49 5324 808-0 Fax : +49 5324 808-999
info@purmo.de
www.purmo.de

Rettig Belgium NV
Vogelsancklaan 250 B-3520 Zonhoven
Belgique
Tél : +49 5324 808-0 Fax : +49 5324 808-999
info@radson.be
www.radson.com
