AVE AF940R - Télécommande multifonction pour système radio - Manuel
INTRODUCTION

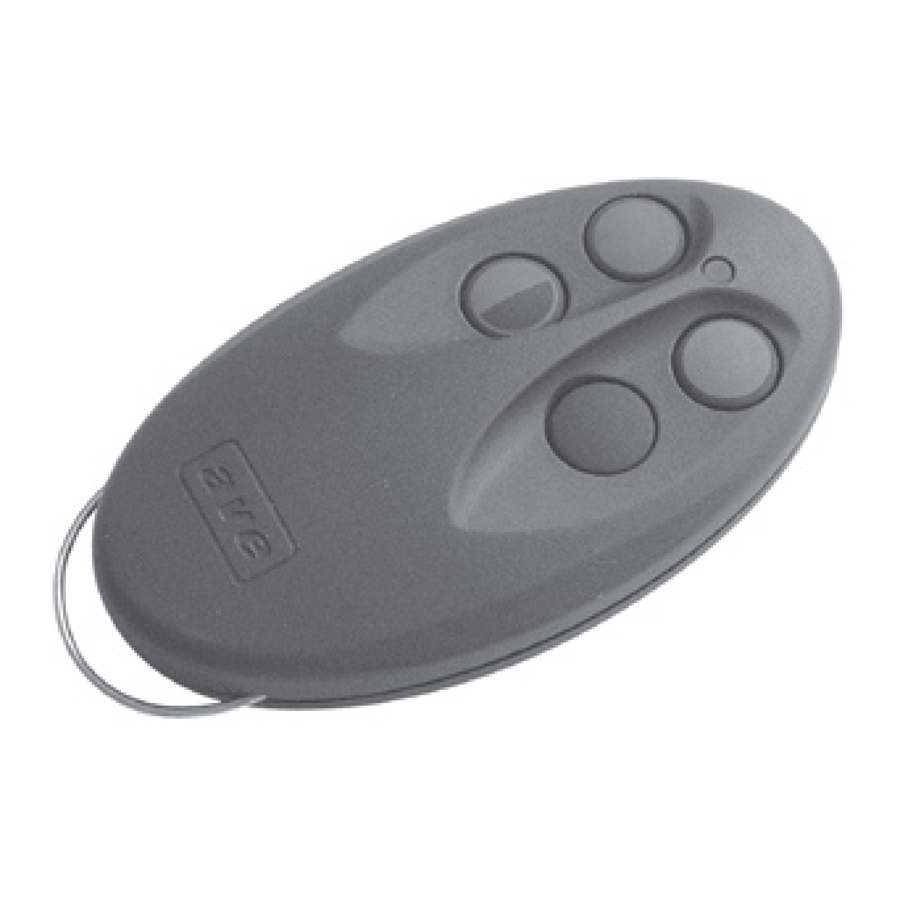

La télécommande AF940R (fig. 1) permet de connecter (totalement ou partiellement) et de déconnecter une centrale d'alarme antivol radio AVE ou d'activer une alarme panique en interagissant par radio avec la centrale d'alarme elle-même.
Elle permet également de contrôler un récepteur radio 1 canal R1R et un récepteur radio pour commande de moteur de volet roulant RT1R.
DONNÉES TECHNIQUES
- Alimentation: deux piles au lithium 3V de type CR2016
- Courant absorbé: 20 mA pendant la transmission
- Durée de vie: 6 mois min. (selon le nombre d'opérations)
- Dimensions: 70x36x13 mm
- Degré de protection: IP40
- Poids: 20 g
- Caractéristiques RF: transmission AM quartzée à 433,92 MHz; puissance max. 10 mW
- Codage du signal: code aléatoire pré-établi de 36 bits
- Portée de fonctionnement: plus de 40 m en espace libre. Environ 30 m en environnements résidentiels
DÉCLARATION DE CONFORMITÉ
AVE Spa déclare que la télécommande AF904R est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 1999/5/CE.
De plus, elle est conforme aux normes EN 50130-4 et EN 50081-1.
FONCTIONNEMENT
La télécommande AF940R interagit avec les récepteurs radio, les centrales d'alarme antivol radio et les récepteurs radio, comme illustré à la figure 2.
Les quatre touches embarquées peuvent envoyer les commandes suivantes aux centrales d'alarme antivol radio et aux récepteurs.
| Touche | Centrale d'alarme antivol | Récepteur R1R | Récepteur RT1R |
| Rouge | Activation centrale | Commande ON (Relais intégré excité) | --- |
| Vert | Désactivation centrale | Commande OFF (Relais intégré non excité) | --- |
| Gris/Rouge | Activation partielle zones A+B (avec JP1 connecté. Voir note 1) - | --- | --- |
| Commande d'alarme panique (avec JP1 déconnecté. Voir note 1) | Commande pas à pas ou temporisée | Commande montée/descente moteur ou uniquement descente | |
| Gris | Commande d'alarme panique | Commande pas à pas ou temporisée | Commande montée/descente moteur ou uniquement montée |
Note 1: la fonctionnalité décrite dans le tableau pour la touche Gris/Rouge dépend du cavalier JP1 sur la carte électronique de la télécommande. (figure 3)
Note 2: pour plus de détails concernant la fonctionnalité et la programmation de la centrale et des récepteurs, veuillez vous référer aux manuels d'utilisation correspondants.
COMMENT REMPLACER LA PILE
Pour remplacer la pile, procédez comme suit et reportez-vous à la figure 3 :
- Ouvrez le boîtier après avoir retiré la vis qui le ferme.
![]()
- Remplacez les piles logées dans leurs emplacements selon les polarités indiquées (les piles sont montées l'une sur l'autre pour réaliser leur connexion en série).
![]()
- Refermez le boîtier.
![]()
