Eldes EKB2 - Manuel du clavier LCD

Introduction

Compatible avec :

• ESIM264 v7.09.02 et supérieur.
• ESIM364 toutes versions.
• ESIM384 toutes versions.

Caractéristiques principales :

• Armement et désarmement du système d'alarme ;
• Armement et désarmement en mode SÉJOUR ;
• Configuration des paramètres du système ;
• Contrôle des sorties PGM ;
• Affichage des informations système sur l'écran LCD ;
• Indication audio par mini-buzzer intégré ;
• Affichage des informations des dispositifs sans fil ;
• Commutation de partition du clavier (pour ESIM264 v7.09.02 et supérieur ; ESIM364 jusqu'à v02.06.20).

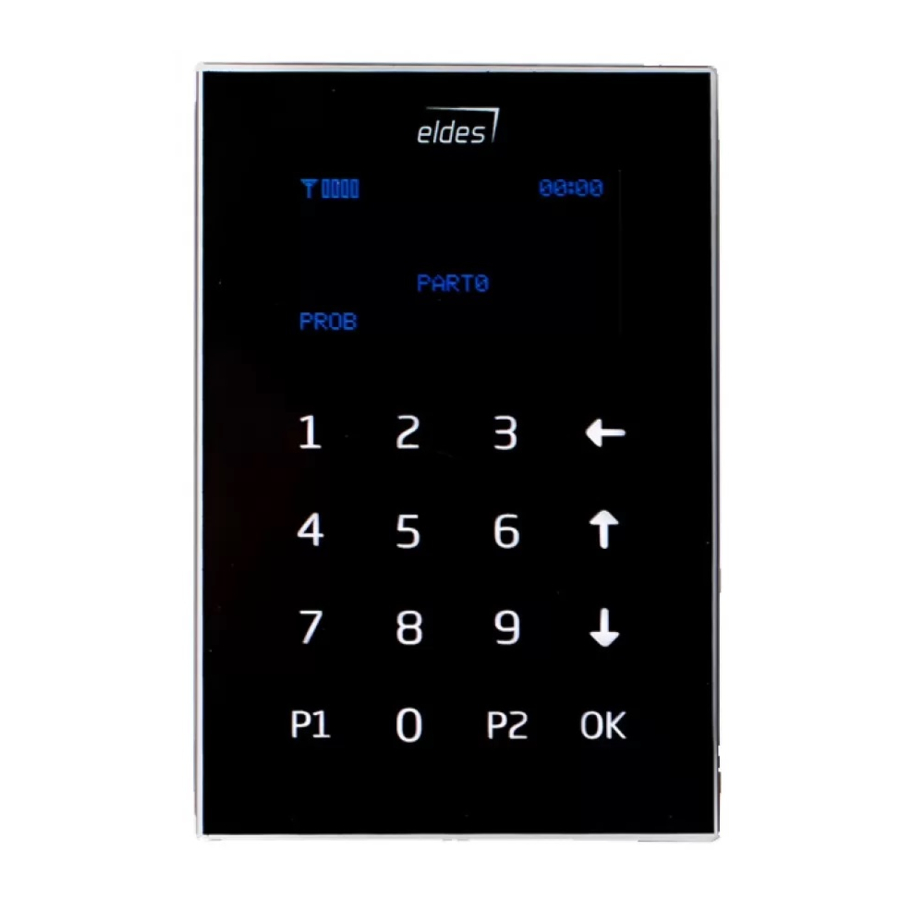

L'EKB2 est un clavier LCD destiné à être utilisé avec les systèmes d'alarme ELDES. La configuration du système s'effectue en accédant au menu de l'EKB2 et en saisissant les valeurs requises. Le système d'alarme ELDES permet de connecter jusqu'à 4 claviers EKB2.

REMARQUE : Pour une configuration et un contrôle complets du système à l'aide du clavier EKB2, veuillez vous référer au manuel d'installation du système d'alarme ELDES disponible sur www.eldesalarms.com

CONTENU DE L'EMBALLAGE

1. EKB2 x1
2. Manuel d'utilisation x1
3. Résistance 5,6kΩ x1
4. Cavalier x2
5. Vis x4

SPÉCIFICATIONS TECHNIQUES

Caractéristiques Électriques et Mécaniques

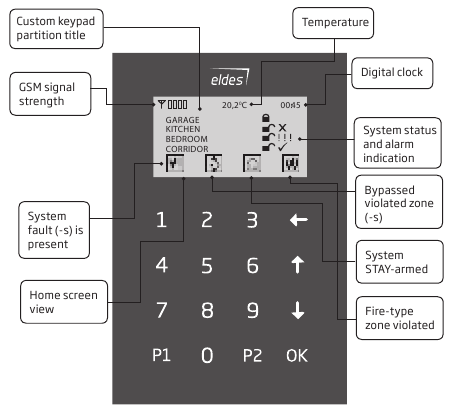

Fonctionnalité des Touches

	Retour d'un niveau de menu / annuler		Saisie de valeur
	Navigation dans les menus – haut		Commutation de partition du clavier (pour ESIM264 v7.09.02 et supérieur ; ESIM364 jusqu'à v02.06.20) / caractère moins pour saisir une valeur de température négative
	Navigation dans les menus – bas		Menu additionnel / caractère moins pour saisir une valeur de température négative
	Confirmer (saisir) la valeur

Valide pour ESIM264 v7.09.02 et supérieur/ESIM364 jusqu'à v02.06.20.

Valide pour ESIM364 v02.07.00 et supérieur

Fonctionnalité du Connecteur et de l'Unité Principale

Adresse du Clavier

Les broches A0 et A1 situées à l'arrière du clavier sont destinées à définir l'adresse du clavier. L'adresse du clavier est définie en plaçant le(s) cavalier(s) sur les broches. Le système d'alarme ELDES permet de connecter jusqu'à 4 claviers EKB2, chacun étant configuré avec une adresse différente. Les combinaisons de cavaliers pour différentes configurations d'adresse de clavier sont indiquées dans le tableau ci-dessous.

Configuration de l'Adresse

L'adresse de chaque clavier connecté est également indiquée dans le logiciel ELDES Configuration Tool.

INSTALLATION

1. Retirez la vis située sur le côté inférieur du boîtier (voir Fig. N° 3)

2. Détachez le support du clavier du clavier EKB2 en tirant doucement le support vers vous (voir Fig. N° 4).

3. Fixez le support du clavier au mur à l'aide des vis. (voir Fig. N° 5)

4. Déconnectez l'alimentation principale et la batterie de secours du système d'alarme ELDES.
5. Connectez les bornes du clavier au système d'alarme ELDES respectivement – Vin à AUX+, COM à AUX-, Y à Y, G à G (voir Fig. N° 6).

6. Connectez un capteur et la résistance aux bornes Z1 et COM conformément au type de connexion de zone Type 1 ou Type 2 (voir le manuel d'installation du système d'alarme). La zone Z1 du clavier étant désactivée par défaut, elle peut être activée par SMS, ELDES Configuration Tool, ou les claviers EKB2, EKB3 et EKB3W. La zone Z1 du clavier doit être activée et la résistance connectée même si seul le bouton anti-sabotage est requis (voir Fig. N° 6).
7. Définissez l'adresse du clavier en plaçant le cavalier sur les broches A0 et A1 (voir chapitre 2.4 Adresse du Clavier).
8. Fixez le clavier dans le support.
   ATTENTION : Avant de fixer le clavier dans le support, assurez-vous que le bouton anti-sabotage est correctement enfoncé (voir Fig. N° 2).
9. Vissez le côté inférieur du boîtier. (voir Fig. N° 3)
10. Mettez sous tension le système d'alarme ELDES.
11. Le clavier EKB2 est prêt.

INFORMATIONS SUPPLÉMENTAIRES

Responsabilité Limitée

L'acheteur doit accepter que le système réduira le risque d'incendie, de vol, de cambriolage ou d'autres dangers, mais ne garantit pas contre de tels événements. "ELDES UAB" n'assumera aucune responsabilité concernant les pertes personnelles, matérielles ou de revenus lors de l'utilisation du système. La responsabilité de "ELDES UAB" conformément aux lois locales n'excède pas la valeur du système acheté. "ELDES UAB" n'est affilié à aucun fournisseur de services cellulaires et n'est donc pas responsable de la qualité du service cellulaire.

Garantie Fabricant

Le système est couvert par une garantie de 24 mois du fabricant "ELDES UAB". La période de garantie commence à compter du jour où le système a été acheté par l'utilisateur final. La garantie n'est valable que si le système a été utilisé comme prévu, en suivant toutes les directives énumérées dans le manuel et dans les conditions de fonctionnement spécifiées. Le reçu doit être conservé comme preuve de la date d'achat. La garantie est annulée si le système a été exposé à des chocs mécaniques, des produits chimiques, une humidité élevée, des liquides, un environnement corrosif et dangereux ou d'autres facteurs de force majeure.

INSTRUCTIONS DE SÉCURITÉ

Veuillez lire et suivre ces consignes de sécurité afin de préserver la sécurité des opérateurs et des personnes environnantes :

• NE PAS utiliser le système là où il peut interférer avec d'autres appareils et causer un danger potentiel.
• NE PAS utiliser le système avec des appareils médicaux.
• NE PAS utiliser le système dans un environnement dangereux.
• NE PAS exposer le système à une humidité élevée, un environnement chimique ou des impacts mécaniques.
• NE PAS tenter de réparer personnellement le système.

Le clavier EKB2 est un appareil monté dans des zones à accès limité. Toute réparation du système doit être effectuée uniquement par du personnel qualifié et conscient des risques de sécurité.

Le système doit être alimenté par une alimentation de 12-14V 150mA max et doit être approuvé par la norme LST EN 60950-1 et être facilement accessible.

L'alimentation principale doit être débranchée avant le début de toute installation ou travail de réglage. L'installation ou la maintenance du système ne doit pas être effectuée par temps orageux.

Le marquage DEEE (Déchets d'Équipements Électriques et Électroniques) sur ce produit (voir à gauche) ou sa documentation indique que le produit ne doit pas être jeté avec les déchets ménagers. Pour prévenir tout dommage potentiel à la santé humaine et/ou à l'environnement, le produit doit être éliminé via un processus de recyclage approuvé et respectueux de l'environnement. Pour plus d'informations sur la manière d'éliminer correctement ce produit, contactez le fournisseur du système ou l'autorité locale responsable de l'élimination des déchets dans votre région.

Copyright © "ELDES UAB", 2017. Tous droits réservés

Il est interdit de copier et de distribuer les informations contenues dans ce document ou de les transmettre à un tiers sans autorisation écrite préalable de "ELDES UAB". "ELSDES UAB" se réserve le droit de mettre à jour ou de modifier ce document et/ou les produits connexes sans préavis. Par la présente, "ELDES UAB" déclare que ce clavier LCD EKB2 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 1999/5/CE. La déclaration de conformité peut être consultée sur www.eldesalarms.com
