Introduction

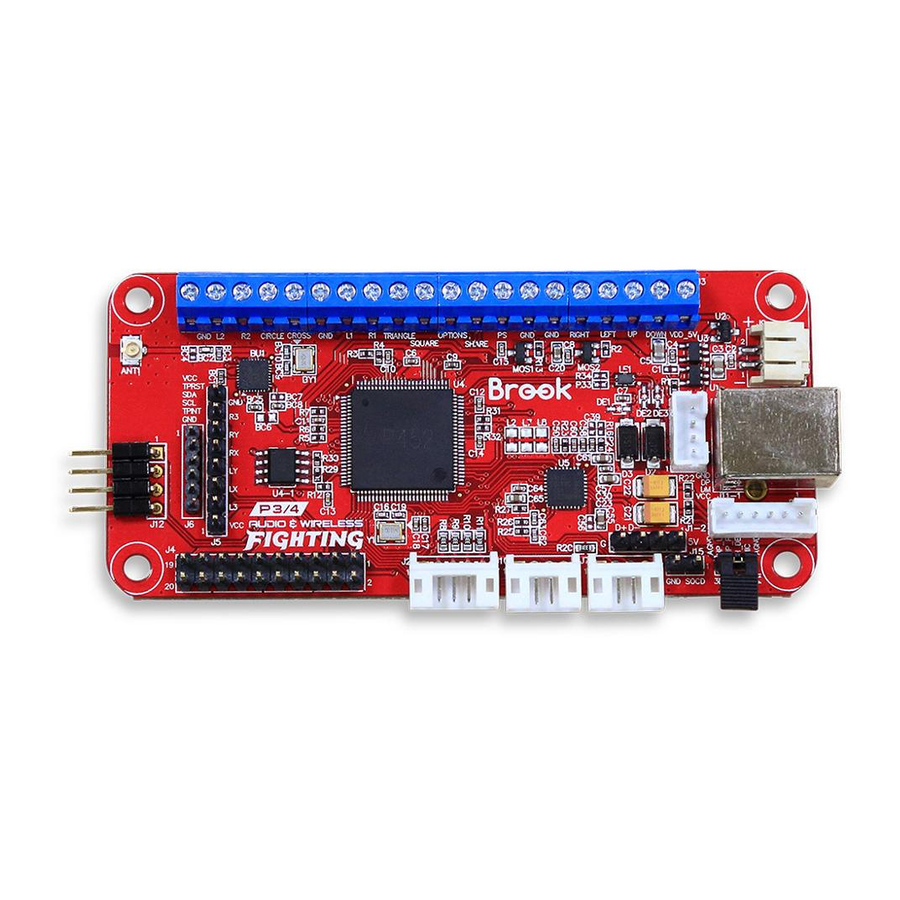

La carte de combat PS4+ Audio & Sans Fil peut être utilisée avec ou sans fil sur PS4/PS3/NS/PC ; elle prend également en charge les fonctions LED, 3DVR, touche tactile et audio (PS4 uniquement).
Fonctionnalités
- Connexion sans fil Bluetooth et connexion filaire sur PS4/ PS3/ NS/ PC
- 18 entrées numériques:
![]()
Up, Down, Left, Right, L1, R1, L2, R2, L3, R3, Option, Share, PS key, Touch Key - Émulation ou commutation LS /RS/DP
- 4 LED de joueur
- Pavé tactile & 3DVR (optionnel)
- Touche Turbo
- Connecteur audio 3,5 mm (PS4 uniquement)
- 2 sélections SOCD
Up, Down, Left, Right, L1, R1, L2, R2, L3, R3, Option, Share, PS key, Touch KeyComment utiliser sur différentes consoles
Utilisation filaire
- Maintenez le bouton 2P pour PS4 3P pour NS
![]()
- Tout en maintenant le bouton, connectez la carte à la console correspondante pour l'utiliser.
Remarque: Le mode par défaut est le mode PS4 si le bouton désigné n'est pas maintenu lors du branchement, et il peut être simplement connecté au PC sans appuyer sur aucun bouton.
Utilisation sans fil
PS3/ PS4/ NS :
Utilisation filaire pour la première fois. Pour une utilisation sans fil ultérieure, appuyez sur la touche PS/Home, la carte se reconnectera à la console.
PC :
Maintenez SHARE, puis maintenez la touche PS pendant 2 secondes. Si vous avez installé la LED du joueur, vous verrez la LED clignoter par intermittence, ce qui indique que la carte est entrée en mode d'appairage sans fil. À ce moment, vous devriez voir « Wireless Controller » (Manette sans fil) dans votre liste d'appareils Bluetooth pour l'appairage.
Batterie et charge
Pour utiliser la fonction sans fil, une batterie est nécessaire, et vous pouvez choisir la batterie d'une manette officielle PS3/PS4 pour la carte de combat PS4+ Audio & Sans Fil. Lorsque la batterie se charge sans que la carte ne soit connectée à la console, vous verrez une lumière pulsante sur la LED du joueur.
Comment connecter les touches
 |
GND |
 |
Alimentation |
J9: Bloc batterie
J1: USB Type-B, avec toutes les consoles
J1-2: Pour USB
J14: 3DVR
J15: SOCD
J6: Pavé tactile
J4: Connecteur 2x20 broches JST / aux boutons
Comment connecter la carte d'extension
Guide des LED joueur J2
LED ALLUMÉE
LED ÉTEINTE
Configuration des boutons
| Définition PCB | PS4 | PS3 | NS |
| Stick en mode DP | Croix directionnelle | Croix directionnelle | Croix directionnelle |
| 1P |  |
|
Y |
| 2P |  |
|
X |
| 3P | R1 | R1 | R |
| 4P | L1 | L1 | L |
| 1K |  |
|
B |
| 2K |  |
|
A |
| 3K | R2 | R2 | ZR |
| 4K | L2 | L2 | ZL |
| L3 | L3 | L3 | LTSB |
| R3 | R3 | R3 | RTSB |
| SELECT | SHARE (PARTAGER) | SELECT (SÉLECTIONNER) | - |
| START | OPTIONS (OPTIONS) | START (DÉMARRER) | + |
| Stick en mode LS | Lx | Lx | Lx |
| Stick en mode LS | Ly | Ly | Ly |
| Stick en mode RS | Rx | Rx | Rx |
| Stick en mode RS | Ry | Ry | Ry |
| PS/ XBOX | PS key (Touche PS) | PS key (Touche PS) | Home (Accueil) |
| TPKEY | Touch Key (Touche tactile) | - | Capture (Capture) |
Détail J4
Comment connecter les sticks analogiques
(achat optionnel)
| Retiré | J14 | Activer |
| Installé | J14 | Désactiver |
Comment connecter le pavé tactile Brook
(achat optionnel)
Fonction de la touche Turbo
Boutons disponibles pour le Turbo :
,L1, R1, L2, R2
Comment configurer et effacer
Pour configurer : Maintenez la Touche Turbo (Turbo Key) + les boutons disponibles pour le turbo
Pour effacer : Répétez la procédure ci-dessus pour effacer le paramètre turbo
Lorsque le voyant turbo est allumé, certains boutons turbo ont été configurés.
Lorsque le voyant turbo clignote, le bouton pressé a été configuré en mode turbo.
Émulation de la touche TP
Maintenez le stick du contrôleur vers la gauche, puis appuyez sur la Touche Tactile (Touch Pad Key).
Appuyez sur la Touche Tactile (Touch Pad Key)
Maintenez le stick du contrôleur vers la droite, puis appuyez sur la Touche Tactile (Touch Pad Key)
Comment basculer entre les modes LS/ RS/ DP
Émulation LS, RS, DP (uniquement pour le mode DP J12)
Pour ceux qui n'ont pas de commutateur LS, RS, DP, il est possible d'appuyer sur des combinaisons de touches pendant 3 secondes pour basculer entre les modes LS, RS, DP.
OPTIONS/ START + GAUCHE et appuyer pendant 3 secondes
OPTIONS/ START + HAUT et appuyer pendant 3 secondes (par défaut)
OPTIONS/ START + DROITE et appuyer pendant 3 secondes
J15 Comment changer le mode SOCD
Vous pouvez changer deux modes différents.
| Situation | Fonction | |
| Mode 1 | Court (Nouvelle sortie SOCD) | La deuxième commande couvre la commande rst. Exemple: (  +  = )( + = )( + = ) |
| Mode 2 | NC (Sortie SOCD actuelle) | Rien ( + = Rien)( + = Rien)( + =  ) |
| Retiré | J15 | Mode 1 |
| Installé | J15 | Mode 2 |
