Ltech LT-932-OLED - Manuel du décodeur DMX512

Sommaire

Présentation du produit

  1. Conçu pour les applications multicanaux haute puissance, 32 canaux de sortie et max. 3A de courant par canal, jusqu'à 2304W de puissance de sortie.
  2. Utilisation facile avec écran OLED et boutons tactiles.
  3. 4 types de modes de contrôle disponibles : DIM, CT, RGB, RGBW.
  4. Interface DMX 3 broches XLR, 5 broches XLR, RJ45 et bornier vert avec isolation photoélectrique, améliore l'efficacité de la transmission du signal et la capacité anti-interférence, le bornier vert dispose également d'une fonction d'amplificateur de signal.
  5. Avec le protocole de gestion à distance RDM, les opérations peuvent être effectuées via la console maître RDM, telles que la navigation et les réglages des paramètres, les réglages d'adresse DMX, la reconnaissance d'équipement, etc.
  6. Avec fonction de mise à niveau du firmware.
  7. Avec protection contre les courts-circuits, les surintensités et la surchauffe, ainsi qu'une fonction d'avertissement en cas de défaut.
  8. Avec gestion de l'état à la mise sous tension et fonction d'auto-test rapide.
  9. Niveau de gris 16bit (65536 niveaux) / 8bit (256 niveaux) disponible.
  10. Disponible avec courbe de gradation standard, linéaire, LOG ou personnalisée 0.1-9.9.


Spécifications techniques

Model LT-932-OLED
Input signal DMX512/RDM
Input voltage 12~24Vdc
Current load 3A × 32CH Max. 96A
Output power (0~36W...72W) × 32CH Max. 2304W
DMX interfaces 3-pin XLR, 5-pin XLR, RJ45, Bornier vert
Control modes DIM/CT/RGB/RGBW
Dimming curves 0.1~9.9, standard, linéaire, LOG
Grey level 8bit (256 niveaux) / 16bit (65536 niveaux)
Photoelectric isolation Oui
Protection Court-circuit / Surchauffe / Protection contre les surintensités, récupération automatique.
Working temperature -30°C~65°C
Dimensions 300×122×39mm(L×W×H)
Package size 313×127×41mm(L×W×H)
Weight (G.W.) 1180g

Dimensions du produit

Dimensions du produit

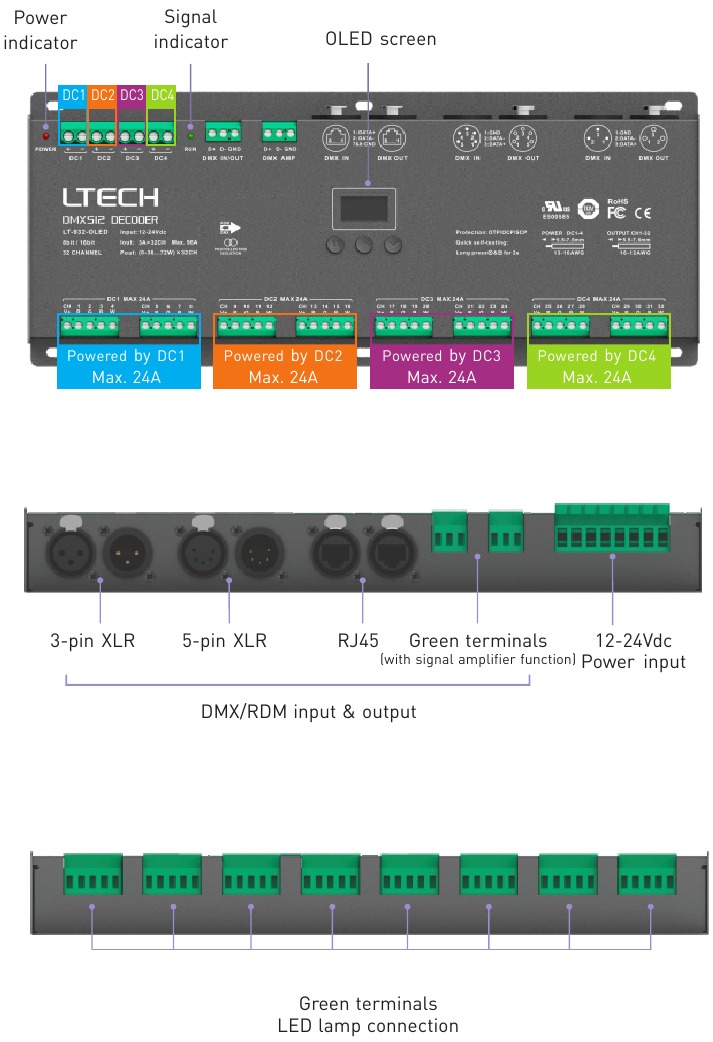

Description des composants principaux

Description des composants principaux

Interface de l'écran OLED


Appuyez sur la touche "M" pour changer d'entrée. Appuyez longuement sur la touche "M" pour revenir à la page principale. Appuyez sur la touche "∧" ou "∨" pour le réglage des paramètres. Exit (Quitter) : revenir à la page précédente.

  1. Réglages de l'adresse DMX
    Appuyez sur la touche "∧" ou "∨" pour régler l'adresse DMX.
    Plage : 001~512

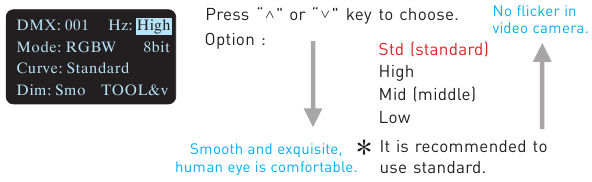

  2. Fréquence PWM
    Interface de l'écran OLED - Étape 1
  3. Modes
    Appuyez sur la touche "∧" ou "∨" pour choisir. Option (Option) : DIM / CT / CT2 / RGB / RGBW

  4. Niveau de gris
    Appuyez sur la touche "∧" ou "∨" pour choisir.
    Option : 8bit
    16bit (choisissez-le si le contrôleur maître prend en charge cette fonction)

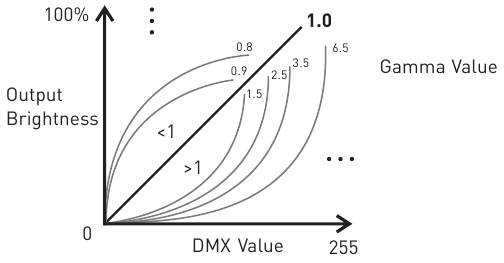

  5. Courbes de gradation
    Appuyez sur la touche "∧" ou "∨" pour choisir.
    Option : Standard
    Linéaire
    LOG
    0.1~9.9
    Il est recommandé d'utiliser le standard,
    0.1-9.9 est pour les exigences spéciales.

  6. Gradation améliorée
    Appuyez sur la touche "∧" ou "∨" pour choisir.
    Option : Std (standard)
    Smo (lisse)
    * Il est recommandé d'utiliser le standard.
    Smo: Cette option, avec un traitement lisse, réalise une gradation sans scintillement et des effets dynamiques fluides.

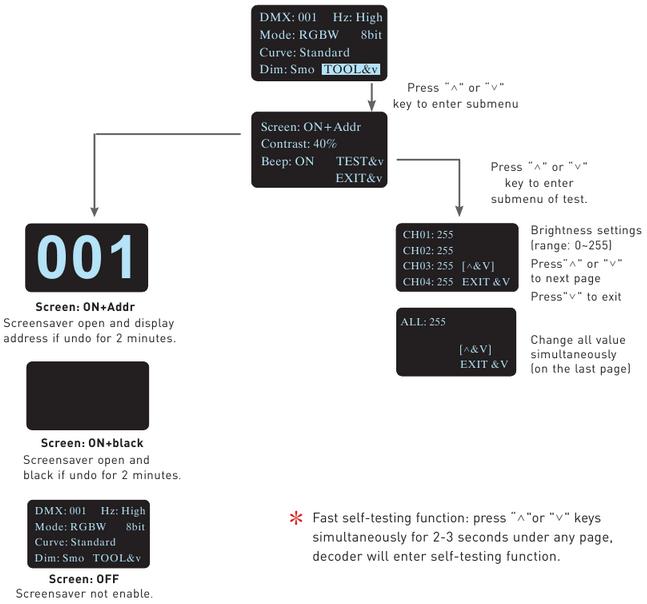

  7. Outil
    Interface de l'écran OLED - Étape 2
    * Fonction d'auto-test rapide : appuyez simultanément sur les touches " ∧" ou " ∨" pendant 2-3 secondes sur n'importe quelle page, le décodeur entrera en fonction d'auto-test.

Schéma de câblage

  1. Raccordement des lumières LED :
    Schéma de câblage - Étape 1
    Schéma de câblage - Étape 2
  2. Connexion de la console DMX
    Schéma de câblage - Étape 3LT-932-OLED est équipé de 4 types de terminaux DMX pour la sélection des utilisateurs. Le diagramme suivant prend le XLR à 3 broches comme exemple, la même méthode de connexion s'applique aux trois autres : RJ45 & XLR à 5 broches & terminal vert (avec fonction d'amplification).
    * Si un effet de recul se produit en raison d'une ligne de signal plus longue ou d'une mauvaise qualité de ligne, veuillez essayer de connecter une résistance terminale de 0,25W 90-120Ω à l'extrémité de chaque ligne.
  3. Le schéma de connexion des 4 types de terminaux DMX/RDM :
    Schéma de câblage - Étape 4
    * Attentions d'installation : veuillez réserver une distance de ventilation suffisante entre les décodeurs (>20mm), assurez-vous de ne pas bloquer l'évent, ou cela affectera la durée de vie du décodeur en raison d'une mauvaise dissipation de la chaleur.
  4. Le schéma de connexion du terminal amplificateur de signal AMP :
    * La connexion avec un terminal vert ou un amplificateur supplémentaire sera nécessaire lorsque plus de 32 décodeurs sont connectés ou lors de l'utilisation d'un câble de signal trop long (comme indiqué ci-dessous). L'amplificateur de signal ne doit pas être utilisé plus de 5 fois en continu.
    Schéma de câblage - Étape 5

Table de réglage d'adresse

Mode DIM CT/CT2 RGB RGBW
Quantité d'adresses 8 16 24 32
Résolution 8bit 8bit 8bit 8bit
Canal 1 001 001 001 001
2 001 002 002 002
3 001 001 003 003
4 001 002 003 004
5 002 003 004 005
6 002 004 005 006
7 002 003 006 007
8 002 004 006 008
9 003 005 007 009
10 003 006 008 010
11 003 005 009 011
12 003 006 009 012
13 004 007 010 013
14 004 008 011 014
15 004 007 012 015
16 004 008 012 016
17 005 009 013 017
18 005 010 014 018
19 005 009 015 019
20 005 010 015 020
21 006 011 016 021
22 006 012 017 022
23 006 011 018 023
24 006 012 018 024
25 007 013 019 025
26 007 014 020 026
27 007 013 021 027
28 007 014 021 028
29 008 015 022 029
30 008 016 023 030
31 008 015 024 031
32 008 016 024 032
Mode DIM CT/CT2 RGB RGBW
Quantité d'adresses 16 32 48 64
Résolution 16bit 16bit 16bit 16bit
Canal 1 001
002		 001
002		 001
002		 001
002
2 001
002		 003
004		 003
004		 003
004
3 001
002		 001
002		 005
006		 005
006
4 001
002		 003
004		 005
006		 007
008
5 003
004		 005
006		 007
008		 009
010
6 003
004		 007
008		 009
010		 011
012
7 003
004		 005
006		 011
012		 013
014
8 003
004		 007
008		 011
012		 015
016
9 005
006		 009
010		 013
014		 017
018
10 005
006		 011
012		 015
016		 019
020
11 005
006		 009
010		 017
018		 021
022
12 005
006		 011
012		 017
018		 023
024
13 007
008		 013
014		 019
020		 025
026
14 007
008		 015
016		 021
022		 027
028
15 007
008		 013
014		 023
024		 029
030
16 007
008		 015
016		 023
024		 031
032
17 009
010		 017
018		 025
026		 033
034
18 009
010		 019
020		 027
028		 035
036
19 009
010		 017
018		 029
030		 037
038
20 009
010		 019
020		 029
030		 039
040
21 011
012		 021
022		 031
032		 041
042
22 011
012		 023
024		 033
034		 043
044
23 011
012		 021
022		 035
036		 045
046
24 011
012		 023
024		 035
036		 047
048
25 013
014		 025
026		 037
038		 049
050
26 013
014		 027
028		 039
040		 051
052
27 013
014		 025
026		 041
042		 053
054
28 013
014		 027
028		 041
042		 055
056
29 015
016		 029
030		 043
044		 057
058
30 015
016		 031
032		 045
046		 059
060
31 015
016		 029
030		 047
048		 061
062
32 015
016		 031
032		 047
048		 063
064

* Lorsque vous sélectionnez CT2, l'adresse DMX représente respectivement la luminosité, la température de couleur et la puissance de sortie constante.

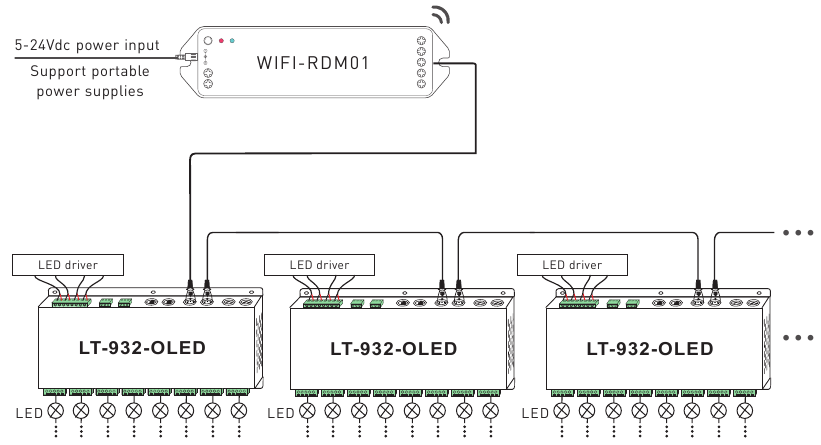

Travailler avec l'éditeur RDM

Le LT-932-OLED peut fonctionner avec l'éditeur RDM LTECH (Modèle : WiFi-RDM01) pour permettre la modification des paramètres et la mise à jour du firmware par réglage à distance. Le schéma de câblage est présenté ci-dessous :
Travailler avec l'éditeur RDM

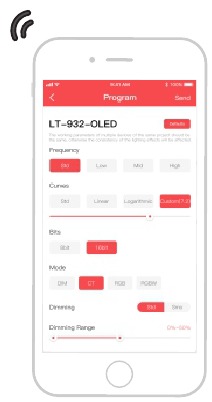

Instructions de l'interface de l'application de l'éditeur RDM

Téléchargez l'application. Après avoir correctement connecté l'éditeur RDM, configurez les paramètres du LT-932-OLED (fréquence, bits, courbe, modes, plage de gradation, économiseur d'écran, etc.). Pour plus de détails, veuillez consulter le manuel du WiFi-RDM01. Installez d'abord correctement les produits, puis utilisez le WiFi-RDM01 pour configurer les paramètres et mettre à jour le firmware via l'application.
Instructions de l'interface de l'application de l'éditeur RDM

  1. Cliquez sur "Add" (Ajouter), modifiez l'adresse dans la case correspondante.
  2. Cliquez sur "ID" (ID), obtenez plus de détails sur le produit.
  3. Cliquez sur "" (Icône), entrez dans l'interface éditée.
  4. Cliquez sur "No." (Numéro), émettez la commande de reconnaissance.

Prend en charge la mise à jour du WiFi-RDM01 et la mise à jour du pilote DMX.

* Ce manuel est sujet à des modifications sans préavis. Les fonctions du produit dépendent des marchandises. N'hésitez pas à contacter nos distributeurs officiels si vous avez des questions.

www.ltech-led.com
