RANGEXTD Wi-Fi Range Extender (Booster) Guide d'installation rapide

Introduction

RangeXTD est mieux utilisé en mode Répéteur en étendant votre signal WiFi sans fil 802.11n existant aux zones d'ombre de votre domicile ou lieu de travail. En mode Routeur, il peut également être utilisé comme routeur WiFi lorsqu'il est câblé à votre modem, ou en mode AP lorsqu'il est câblé à votre routeur sans fil existant. RangeXTD prend en charge la connexion réseau sans fil 2,4 GHz et peut prendre en charge des vitesses de transmission de 2,4 GHz allant jusqu'à 300 Mbps. Il dispose de 2 antennes intégrées et offre d'excellentes performances sans fil, des débits de transmission et une technologie de stabilité qui évite automatiquement les conflits de canaux grâce à sa fonction de sélection de canal.

Contenu de l'emballage

• 1 x WiFi Extender/AP/Router (l'appareil)
• 1 x Manuel d'instructions
• 1 x Câble RJ45

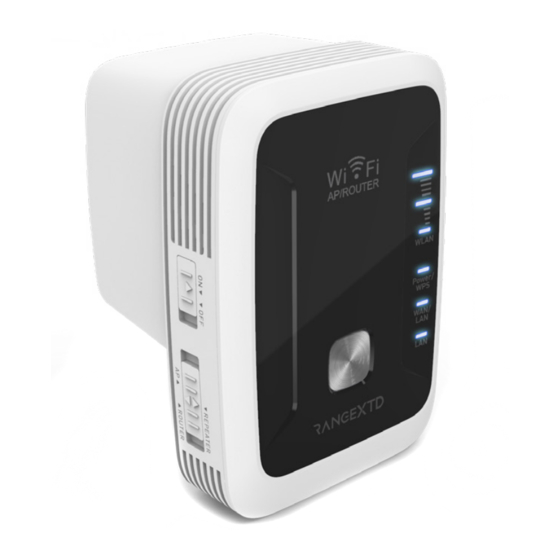

Aperçu du matériel

Paramètres par défaut
URL: 192.168.7.234
Mot de passe de connexion: admin
Wi-Fi SSID: RANGEXTD
Clé WiFi: Aucun

1. Marche/Arrêt
2. Bouton WPS
3. Sélecteur de mode
4. Bouton de réinitialisation (trou d'épingle)
5. Port WAN/LAN
6. Port LAN
7. Indicateurs de signal WiFi à 3 niveaux
8. Indicateur LED d'alimentation/WPS
9. Indicateur LED WAN/LAN
10. Indicateur LAN
11. Prise d'alimentation CA

    Bouton WPS : Appuyez une fois pour lancer le mode WPS, appuyez et maintenez le bouton WPS enfoncé pendant 6 secondes pour activer le mode de recherche WPS sur votre appareil (en mode Répéteur).
    Bouton de réinitialisation (trou d'épingle) : Appuyez et maintenez enfoncé pendant 3 secondes pour réinitialiser l'appareil.

Indicateurs LED

Indicateurs de force du signal WiFi (se référer au diagramme à droite)

Démarrage

Configuration d'un réseau d'infrastructure sans fil
Pour une configuration sans fil typique à domicile (comme illustré ci-dessous), veuillez suivre les étapes suivantes :

MODE RÉPÉTEUR SANS FIL

L'appareil copie et renforce le signal sans fil existant pour étendre la couverture du signal. Ce mode est particulièrement utile pour un grand espace afin d'éliminer les zones d'ombre du signal.
Ce mode est idéal pour une grande maison, un bureau, un entrepôt ou d'autres espaces où le signal existant est faible.

MODE AP SANS FIL

L'appareil est connecté à un réseau filaire, puis transforme l'accès Internet filaire en sans fil afin que plusieurs appareils puissent partager Internet.
Ce mode est idéal lorsque des interférences existent entre les pièces, comme un sous-sol. Étendez la connexion filaire du routeur à l'appareil dans le sous-sol pour obtenir un signal sans fil dans cette zone.

MODE ROUTEUR

L'appareil est connecté à un modem DSL ou câble et fonctionne comme un routeur sans fil classique. Ce mode est adapté à un environnement où l'accès Internet via un modem DSL ou câble est disponible pour un seul utilisateur, mais où plusieurs utilisateurs doivent partager Internet.

CONFIGURATION DU MODE RÉPÉTEUR WIFI

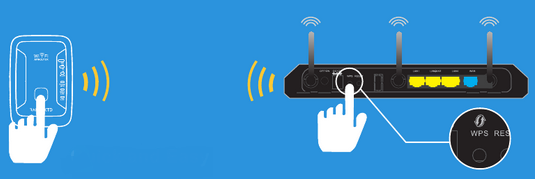

Configurer via le bouton WPS

C'est le moyen le plus simple de configurer l'appareil. Tout d'abord, vérifiez si votre routeur sans fil prend en charge le WPS. Pour plus de détails, veuillez lire le manuel d'utilisation de votre routeur sans fil. Si votre routeur ne possède pas de bouton WPS, passez cette page et suivez la page suivante "Configure via Web Browser" (Configurer via un navigateur Web).

Rapide et facile

Astuces : Si vous souhaitez maintenir une connexion stable entre votre routeur et RangeXTD en mode RÉPÉTEUR, veuillez installer l'appareil à une position appropriée. Vous pouvez trouver une position appropriée en vérifiant l'indicateur de signal sur l'appareil ; si la LED est en dessous de 2 niveaux, veuillez trouver un nouvel emplacement.

ÉTAPES

1. Le sélecteur de mode sur l'appareil doit être réglé sur la position "Repeater" (Répéteur) pour le mode Répéteur.
2. Branchez l'appareil à une prise murale. Allumez l'appareil.
3. Appuyez sur le bouton WPS pendant 1 à 2 secondes sur l'appareil. La LED WPS clignotera lentement pendant environ 2 minutes.
4. Pendant ces 2 minutes, veuillez appuyer directement sur le bouton WPS de votre routeur sans fil pendant 2-3 secondes. (Pour plus de détails, veuillez lire le manuel d'utilisation de votre routeur sans fil.)

L'appareil se connectera alors automatiquement à votre routeur sans fil et copiera les paramètres de la clé sans fil. Le mot de passe WiFi de l'appareil sera le même que celui de votre AP/Routeur. Une fois le redémarrage terminé, veuillez vous rendre dans les paramètres WLAN de votre appareil intelligent (par exemple : téléphone, ordinateur, télévision, boîtier TV, etc.) pour vous connecter au nouveau SSID.

Configurer via un navigateur Web (si pas de bouton WPS sur le routeur)

Si votre routeur sans fil ne prend pas en charge le WPS, vous pouvez configurer le mode Répéteur WiFi en le connectant à votre smartphone/tablette/ordinateur/ordinateur portable avec le câble RJ45 inclus ou sans fil.

Configurer le mode Répéteur WiFi sans fil

• Le sélecteur de mode doit être réglé sur la position "Repeater" (Répéteur) pour le mode Répéteur. Branchez l'appareil à une prise murale. Allumez l'appareil.
• Cliquez sur l'icône réseau ( ou ) en bas à droite de votre bureau. Vous trouverez le signal nommé RANGEXTD. Cliquez sur 'Connect' (Connecter) puis attendez quelques secondes.
• Une fois connecté, ouvrez votre navigateur web et entrez 192.168.7.234 dans la barre d'adresse du navigateur. Ce numéro est l'adresse IP par défaut de cet appareil.

• L'écran de connexion ci-dessous apparaîtra. Entrez le mot de passe par défaut "admin" (admin) et ensuite cliquez sur 'Login' (Connexion).

• Après vous être connecté, vous verrez la page web ci-dessous, cliquez sur le bouton "Repeater" (Répéteur) pour commencer la configuration.

• Dans la liste, sélectionnez un SSID WiFi. Après avoir sélectionné un SSID WiFi, vous devez ensuite saisir le mot de passe de ce routeur sans fil. Vous pouvez également donner un nouveau nom à votre répéteur RANGEXTD.

Une fois saisi, cliquez sur le bouton "Apply" (Appliquer) pour configurer et redémarrer. Après le redémarrage, veuillez vous rendre dans les paramètres WLAN de votre appareil pour vous connecter au nouveau SSID WiFi.

Configurer le mode Répéteur Wi-Fi avec un câble RJ45.

• Branchez l'appareil à une prise murale. Allumez l'appareil. Connectez votre ordinateur / ordinateur portable à l'appareil avec le câble RJ45.
• Suivez le processus A3 à A6 pour configurer l'appareil.

Réinitialisation de RANGEXTD
Pour restaurer les paramètres d'usine par défaut, appuyez et maintenez le bouton de réinitialisation (trou d'épingle) pendant 10 secondes puis relâchez, tous les indicateurs s'éteindront. Après avoir réinitialisé votre appareil, débranchez-le pendant 3 secondes. Rebranchez-le et attendez environ 30 secondes, puis vérifiez votre réseau WiFi pour le réseau nommé 'RANGEXTD' (RANGEXTD) sur votre ordinateur ou appareil mobile.
*Si votre appareil est déjà configuré sur votre réseau, vous ne pouvez pas accéder à l'adresse IP par défaut (192.168.7.234). Vous devez réinitialiser l'appareil pour y accéder à nouveau.

Scannez le code QR ci-dessous pour les instructions vidéo.

CONFIGURATION DU MODE POINT D'ACCÈS WI-FI

Utilisez le mode Point d'Accès (AP) pour obtenir un "point d'accès sans fil" (wireless access point). Les périphériques sans fil se connecteront au RANGEXTD dans ce mode. Vous pouvez également utiliser ce mode, par exemple, pour rendre un routeur, qui n'était auparavant pas compatible sans fil, compatible sans fil.

ÉTAPES

1. Le sélecteur de mode doit être réglé sur la position "AP" pour le mode Point d'Accès.
2. Branchez l'appareil sur une prise murale. Allumez l'appareil. Connectez votre routeur à l'appareil avec un câble RJ45.
3. Une fois connecté, ouvrez votre navigateur web et entrez 192.168.7.234 dans la barre d'adresse du navigateur. Ce numéro est l'adresse IP par défaut de cet appareil.
4. L'écran de connexion ci-dessous apparaîtra. Entrez le mot de passe par défaut "admin" et cliquez ensuite sur "Login" (Se connecter).

5. Après vous être connecté, vous verrez la page web ci-dessous, cliquez sur le bouton "AP" pour démarrer la configuration.

6. Le message suivant s'affichera dans votre navigateur web : Entrez le paramètre sans fil de l'appareil. Il est recommandé de renommer un SSID, de choisir un mode d'authentification et de créer un mot de passe Wi-Fi.


Cliquez sur le bouton "Apply" (Appliquer), l'appareil redémarrera.
Une fois le redémarrage terminé, veuillez utiliser les paramètres WLAN de votre appareil intelligent (smartphone/tablette/ordinateur/ordinateur portable etc.) pour vous connecter au nouveau SSID Wi-Fi que vous avez créé.

Réinitialisation du RANGEXTD
Pour restaurer les paramètres d'usine par défaut, maintenez enfoncé le bouton-poussoir "RESET" (Réinitialisation) pendant 10 secondes, puis relâchez-le ; tous les indicateurs s'éteindront. Après avoir réinitialisé votre appareil, débranchez-le pendant 3 secondes. Rebranchez-le et attendez environ 30 secondes, puis vérifiez votre réseau Wi-Fi sur votre ordinateur ou appareil mobile pour trouver le réseau appelé 'RANGEXTD'. *Si votre appareil est déjà configuré sur votre réseau, vous ne pouvez pas accéder à l'adresse IP par défaut (192.168.7.234). Vous devez réinitialiser l'appareil pour y accéder à nouveau.

Scannez le code QR ci-dessous pour des instructions vidéo.

CONFIGURATION DU MODE ROUTEUR WI-FI

L'appareil est connecté à un modem DSL ou câble et fonctionne comme un routeur sans fil classique. L'accès à Internet depuis un modem DSL ou câble est disponible pour un seul utilisateur, mais plusieurs utilisateurs doivent partager Internet.


ÉTAPES

1. Le sélecteur de mode doit être réglé sur la position "Router" (Routeur) pour le mode Routeur.
2. Branchez l'appareil sur une prise murale.
3. Connectez votre modem DSL à l'appareil avec un câble RJ45.
4. Une fois connecté, ouvrez votre navigateur web et tapez 192.168.7.234 dans la barre d'adresse du navigateur. Ce numéro est l'adresse IP par défaut de cet appareil.
5. L'écran de connexion ci-dessous apparaîtra. Entrez le mot de passe par défaut "admin" et cliquez ensuite sur 'Login' (Se connecter).

6. Après vous être connecté, vous verrez la page web ci-dessous, cliquez sur le bouton "Router" (Routeur) pour démarrer la configuration.

   Choisissez votre type de connexion WAN.

   Si DHCP est sélectionné, veuillez suivre l'étape 7.


   Si PPPOE est sélectionné, veuillez suivre les étapes 7* à 9*.

7. Entrez le paramètre sans fil de l'appareil. Il est recommandé de renommer un SSID, de choisir un mode d'authentification et de créer un mot de passe Wi-Fi. Cliquez sur le bouton "Apply" (Appliquer), l'appareil redémarrera. Attendez quelques secondes et l'appareil sera prêt à l'emploi.

   SSID	Créez le SSID/Nom sans fil de l'appareil
   Mode d'authentification	Configurez la sécurité et le chiffrement sans fil pour empêcher tout accès et toute surveillance non autorisés. Prend en charge les méthodes de chiffrement WPA, WPA2, WPA/WPA2.
   Mot de passe	Créez un mot de passe pour l'appareil

*Choisissez votre type de connexion WAN.
Si PPPoE (ADSL Dial-up) est sélectionné, veuillez entrer le Compte et le Mot de passe fournis par votre FAI ; ces champs sont sensibles à la casse.

8. Si une adresse IP statique est sélectionnée, veuillez entrer l'adresse IP, le masque de sous-réseau, la passerelle par défaut, le DNS, etc.


9. Entrez le paramètre sans fil de l'appareil. Il est recommandé de renommer un SSID, de choisir un mode d'authentification et de créer un mot de passe Wi-Fi. Cliquez sur le bouton "Apply" (Appliquer), l'appareil redémarrera. Attendez quelques secondes et l'appareil sera prêt à l'emploi.

   SSID	Créez le SSID/Nom sans fil de l'appareil
   Mode d'authentification	Configurez la sécurité et le chiffrement sans fil pour empêcher tout accès et toute surveillance non autorisés. Prend en charge les méthodes de chiffrement WPA, WPA2, WPA/WPA2.
   Mot de passe	Créez un mot de passe pour l'appareil

   Cliquez sur le bouton "Apply" (Appliquer), l'appareil redémarrera. Une fois le redémarrage terminé, veuillez utiliser les paramètres WLAN de votre appareil intelligent (smartphone/tablette/ordinateur/ordinateur portable etc.) pour vous connecter au nouveau SSID Wi-Fi que vous avez créé.

Réinitialisation du RANGEXTD
Pour restaurer les paramètres d'usine par défaut, maintenez enfoncé le bouton-poussoir "RESET" (Réinitialisation) pendant 10 secondes, puis relâchez-le ; tous les indicateurs s'éteindront. Après avoir réinitialisé votre appareil, débranchez-le pendant 3 secondes. Rebranchez-le et attendez environ 30 secondes, puis vérifiez votre réseau Wi-Fi sur votre ordinateur ou appareil mobile pour trouver le réseau appelé "RANGEXTD". *Si votre appareil est déjà configuré sur votre réseau, vous ne pouvez pas accéder à l'adresse IP par défaut (192.168.7.234). Vous devez réinitialiser l'appareil pour y accéder à nouveau.

Scannez le code QR ci-dessous pour des instructions vidéo.

Modifier le mot de passe de gestion

Le mot de passe par défaut de l'appareil est "admin", et il est affiché sur l'invite de connexion lorsque vous y accédez depuis un navigateur web. Il existe un risque de sécurité si vous ne changez pas le mot de passe par défaut, car tout le monde peut le voir. Ceci est très important lorsque la fonction sans fil est activée.
Pour changer le mot de passe, veuillez suivre les instructions suivantes :
Veuillez cliquer sur le bouton "Password" (Mot de passe) sur l'interface des paramètres de gestion, le message suivant s'affichera dans votre navigateur web :

Cliquez sur le bouton "Apply" (Appliquer), l'appareil se déconnectera.
Si vous avez oublié votre mot de passe existant, vous pouvez le réinitialiser en cliquant sur le bouton-poussoir de réinitialisation (reset pinhole button) sur le côté de l'appareil pendant 10 secondes, puis en le relâchant ; tous les indicateurs s'éteindront. Après avoir réinitialisé votre appareil, débranchez-le pendant 3 secondes. Rebranchez-le et attendez environ 30 secondes, puis vérifiez votre réseau Wi-Fi sur votre ordinateur ou appareil mobile pour trouver le réseau appelé 'RANGEXTD'.

Mise à jour du firmware

Le logiciel système utilisé par ce routeur est appelé "Firmware" (micrologiciel), tout comme n'importe quelle application sur votre ordinateur, lorsque vous remplacez l'ancienne application par une nouvelle, votre ordinateur sera doté de nouvelles fonctions. Vous pouvez également utiliser cette fonction de mise à jour du firmware pour ajouter de nouvelles fonctions à votre routeur, voire corriger les bogues de ce routeur.
Veuillez cliquer sur "Upgrade Firmware" (Mettre à jour le firmware) situé sur l'interface des paramètres de gestion, et le message suivant s'affichera dans votre navigateur web :

Cliquez d'abord sur le bouton "Browse..." (Parcourir...) ou "Choose File" (Choisir un fichier) ; il vous sera demandé de fournir le nom de fichier du fichier de mise à jour du firmware. Veuillez télécharger le dernier fichier de firmware depuis notre site web et l'utiliser pour mettre à jour votre routeur.
Une fois qu'un fichier de mise à jour du firmware est sélectionné, cliquez sur le bouton "Upload" (Télécharger), et l'appareil démarrera automatiquement la procédure de mise à jour du firmware.
La procédure peut prendre plusieurs minutes, veuillez patienter.
Remarque :

• N'interrompez jamais la procédure de mise à jour en fermant le navigateur web ou en déconnectant physiquement votre ordinateur de l'appareil. Si le téléchargement du firmware est interrompu, la mise à jour du firmware échouera ; contactez le support client pour obtenir de l'aide si nécessaire.
• La garantie sera annulée si vous avez interrompu la procédure de mise à jour.

Comment connecter votre ordinateur/ordinateur portable à l'appareil

Ajouter un ordinateur sans fil à l'appareil

1. Connectez-vous à l'ordinateur.
2. Connectez-vous à un réseau en cliquant avec le bouton droit de la souris sur l'icône réseau ( ou ) dans la zone de notification.
3. Choisissez le réseau sans fil dans la liste qui apparaît, puis cliquez sur Connect (Se connecter).
4. Tapez la clé de sécurité réseau ou la phrase secrète si vous y êtes invité, puis cliquez sur OK. Vous verrez un message de confirmation lorsque vous serez connecté au réseau.
5. Pour confirmer que vous avez ajouté l'ordinateur, veuillez procéder comme suit : Ouvrez le réseau en cliquant sur le bouton Start (Démarrer) , puis en cliquant sur Control Panel (Panneau de configuration). Dans la barre de recherche, tapez "network" (réseau), puis, sous Centre Réseau et partage, cliquez sur View network computers and devices (Afficher les ordinateurs et périphériques réseau). Vous devriez voir les icônes pour l'ordinateur que vous avez ajouté et pour les autres ordinateurs et périphériques qui font partie du réseau.
   Remarque :
   Si vous ne voyez pas les icônes dans le dossier Réseau, la découverte du réseau et le partage de fichiers sont peut-être désactivés.

   Scannez le code QR ci-dessous pour la configuration MAC


Difficultés lors de la configuration de votre appareil ?

Nous sommes là pour vous aider !
Veuillez visiter https://support.myrangextd.com/ ou scanner le code QR pour toute question urgente !

Directive DEEE & Élimination du produit

À la fin de sa durée de vie utile, ce produit ne doit pas être traité comme un déchet ménager ou général. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques, ou retourné au fournisseur pour élimination.

FCCID NO: 2AVK9-30251

Avertissement FCC
Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.
Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorisation de l'utilisateur à utiliser l'équipement.
REMARQUE : Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de Classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévisée, ce qui peut être déterminé en allumant et éteignant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Connecter l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Déclaration d'exposition aux radiations
Cet équipement est conforme aux limites d'exposition aux radiations de la FCC établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps.
Déclaration CEM Canada
Cet appareil est conforme à la norme RSS 210 des règles d'Industrie Canada. Son fonctionnement est soumis aux deux conditions suivantes :
(1) cet appareil ne doit pas causer d'interférences, et (2) cet appareil doit accepter toute interférence, y compris les interférences pouvant entraîner un fonctionnement indésirable de l'appareil.
Cet appareil numérique de Classe [B] est conforme à la norme canadienne ICES-003.
Cet équipement est conforme aux limites d'exposition aux radiations du Canada établies pour des environnements non contrôlés. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm (peut être ajustée en fonction du résultat du calcul réel) entre le radiateur et votre corps.
Cet émetteur ne doit pas être co-localisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur.
