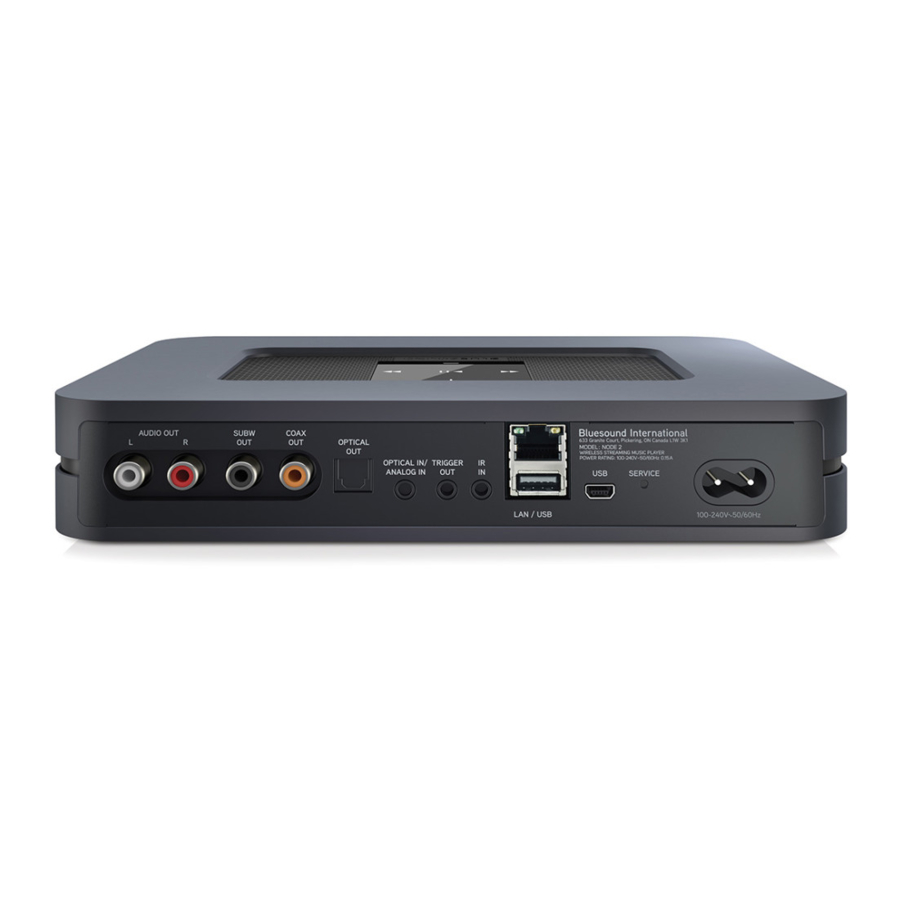

Instructions d'assemblage de l'interface PCB pour Bluesound Node 2/2i
Assemblage
| Retirer le capot arrière en le tirant aux endroits indiqués. |  |
| Retirer les deux vis supérieures indiquées. |  |
| Soulever la partie supérieure du boîtier en l'inclinant uniquement depuis l'arrière de l'appareil, jusqu'à ce que vous entendiez de forts "clics". Ensuite, la soulever vers le haut, en veillant à ne pas casser les rubans et les câbles. |  |
| Poser délicatement le boîtier supérieur à côté. Ne pas débrancher les câbles, les prises sont fixées avec de l'adhésif. |  |
| Débrancher la petite et la grande prise. Vous pouvez utiliser des pinces plus longues pour cela. |  |
| Retirer les vis indiquées par les flèches. |  |
| Retirer les vis du panneau arrière. |  |
| Après avoir retiré l'alimentation d'origine et la plaque de renfort, repérer la goupille de retenue. Insérer la nouvelle interface de manière à ce que la goupille indiquée s'insère dans le trou de retenue du module. |  |
| Visser le module, et installer également la plaque de renfort comme indiqué sur l'image. |  |
| Connecter le grand connecteur JST à la prise de la carte mère. Tordre légèrement le faisceau de câbles, en veillant à ne pas les retirer de la fiche. |  |
| Monter le panneau arrière - visser la vis noire dans le trou indiqué. |  |
| Fermer le boîtier en accrochant d'abord les loquets indiqués. Si vous n'y arrivez pas, utiliser un peu de force. |  |
| Revisser les vis noires. |  |
| Installer le capot du panneau arrière. |  |
| Après l'installation, il devrait rester : l'alimentation d'origine et deux vis argentées. Si les composants diffèrent, vérifier le bon assemblage. |  |
Informations supplémentaires
Mesure et régulation
L'alimentation requise par le module doit être comprise entre 5 et 5,1V. Le module dispose de points de mesure de tension - décrits : VCC et GND. Ils sont utilisés pour mesurer la tension sous charge. Ils peuvent faciliter le réglage fin de l'alimentation (si l'alimentation en a la possibilité).
Polarisation de la prise :
Spécifications
- Tension d'alimentation : 5V DC
- Courant d'alimentation : min 2A
- Fusible 3A intégré
- Protection contre les courts-circuits et les surcharges : ≥ 6V
- Protection contre l'inversion de polarité
- LED indiquant le fonctionnement du module (supérieure : tension de contrôle, inférieure : tension principale)
La pièce "U2" est un fusible. Elle fait partie des dispositifs de sécurité et est une pièce remplaçable (pièce de rechange jointe au manuel). Le fait que le fusible saute est intentionnel pour protéger l'appareil et son remplacement n'est pas couvert par la garantie. Cela peut se produire en raison d'une tension d'alimentation ou d'une connexion incorrecte.
Si nécessaire, un remplacement avec les paramètres suivants peut être utilisé :
- Type de fonctionnement : fusible rapide
- Boîtier CMS - 1206
- Tension 32V, maximum autorisé 63V
- Courant du fusible 3A
- Résistance maximale autorisée : 30 mOhm (0,03 Ohm)
- Chute de tension maximale autorisée : 90 mV (0,09 V) pour un courant de 3A
