Manuel Multi Code by Linear 3089
INTRODUCTION

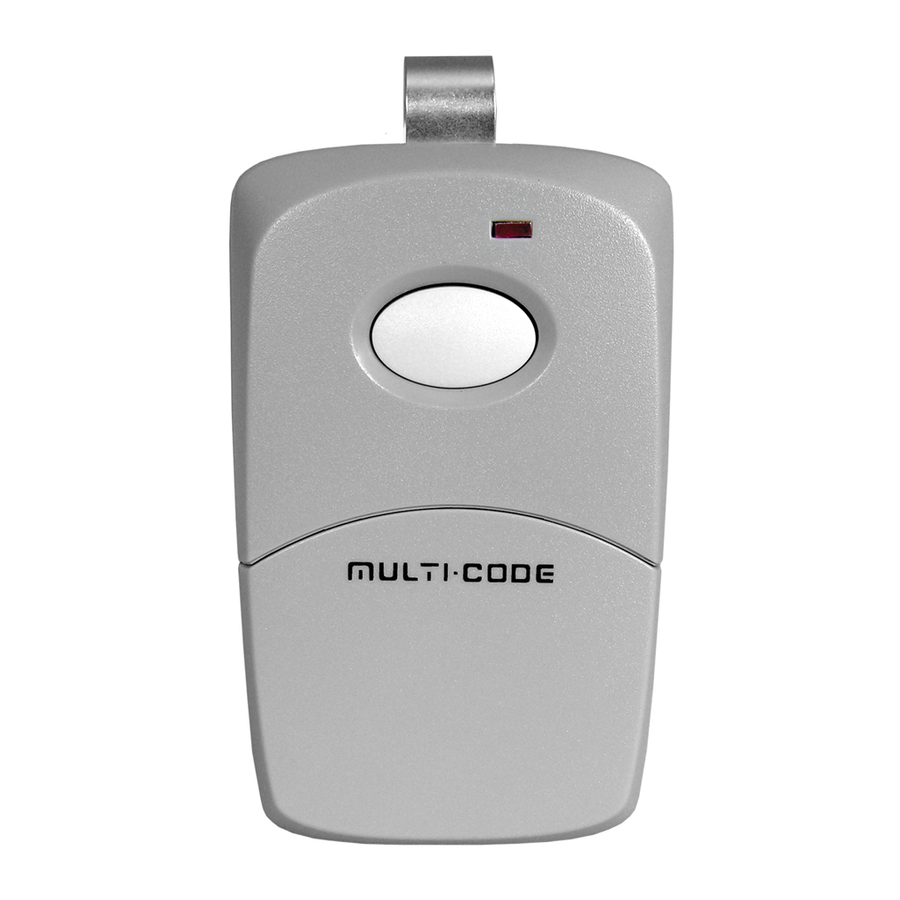

Félicitations ! Vous venez d'acquérir un émetteur numérique MULTI-CODE, que nous considérons comme le meilleur produit de ce type sur le marché. Avec un peu de soin, cet émetteur devrait vous offrir de nombreuses années d'excellent service. Veuillez prendre un moment pour lire les instructions suivantes et vous constaterez que la configuration de votre nouvel émetteur sera très facile.
ACCÉDER AU COMMUTATEUR DE CODE
Insérez une petite pièce de monnaie dans la fente située à l'extrémité inférieure de l'émetteur. Tournez la pièce et retirez le couvercle d'accès pour exposer le commutateur de code et le compartiment de la batterie.

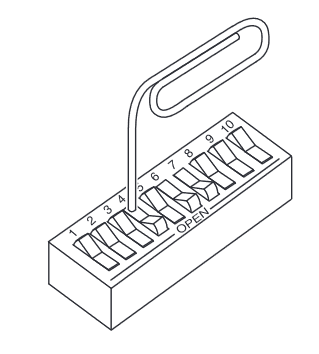

SÉLECTIONNER UN CODE
Vous pouvez régler votre émetteur sur le code de votre choix, mais assurez-vous que le code que vous définissez correspond au code qui a été réglé sur votre récepteur radio. Le code numérique est déterminé par les positions des 10 petits commutateurs numérotés de 1 à 10 situés dans le récepteur et l'émetteur. Toute combinaison de positions ON (FERMÉ) ou OFF (OUVERT) peut être sélectionnée à l'aide d'un petit tournevis ou d'un stylo à bille.
(REMARQUE : Les commutateurs sont en position "On" (Activé) lorsque le côté adjacent au numéro est enfoncé.) Lors de la définition de votre propre code personnel, nous vous recommandons fortement d'éviter plusieurs schémas de codage : ALL ON ; ALL OFF ; 2,4,6,8,10 ON ; 1,3,5,7,9 ON. Ces positions sont similaires aux positions de test de notre fabricant ou d'autres fabricants, ou sont fréquemment utilisées. Une fois le code défini, vérifiez le fonctionnement et replacez les capots.
INSTALLATION DE L'ÉMETTEUR
L'émetteur est entièrement autonome, y compris la batterie, et peut être utilisé lorsqu'il est monté dans la voiture. Il est fourni avec un clip pour l'attacher au pare-soleil, si désiré. Si le clip est utilisé, fixez-le au boîtier en le faisant glisser dans l'encoche prévue à l'arrière de l'émetteur jusqu'à ce que les petites indentations s'insèrent dans les trous du clip.
REMPLACEMENT DE LA BATTERIE DE L'ÉMETTEUR
Batterie de remplacement - 9 volts NEDA 1604 (Eveready 216 ou équivalent).
La batterie de l'émetteur peut être vérifiée ou changée en retirant la moitié inférieure avant de l'émetteur. Reportez-vous aux instructions sous "accéder au commutateur de code" pour le remplacement de la batterie.
POUR REMPLACER OU AJOUTER UN ENSEMBLE
Un émetteur ou un récepteur de remplacement ou neuf peut être acheté en spécifiant le numéro de modèle et la fréquence RF désignée sur l'étiquette d'identification. La fréquence RF est réglée en usine et ne doit pas être ajustée sur le terrain. Le code numérique peut être adapté au récepteur ou à l'émetteur compagnon en suivant la procédure ci-dessus.
VÉRIFICATION OPÉRATIONNELLE
Pour vérifier le fonctionnement, reculez à une distance raisonnable (environ 50 pieds) et appuyez sur le bouton de l'émetteur. Le fonctionnement devrait être fiable à cette distance, mais l'environnement et l'emplacement de l'émetteur et du récepteur affecteront la portée. Si l'émetteur est rangé hors de vue, il peut être nécessaire de le retirer de son support et de le maintenir près du pare-brise. Essayez différents emplacements et positions. Si le fonctionnement est toujours insatisfaisant, le problème peut être isolé en :
- Vérification de l'opérateur de porte. Si la porte ne s'ouvre pas lorsque le bouton mural est enfoncé, le problème vient probablement de l'opérateur. Si la porte s'ouvre en appuyant sur le bouton mural, mais pas lorsque le bouton de la télécommande radio est enfoncé, le problème se situe probablement au niveau des radios.
- Remplacement de la batterie de l'émetteur. Si, après avoir effectué les vérifications opérationnelles ci-dessus, les commandes ne fonctionnent toujours pas, elles doivent être retournées à votre revendeur pour réparation ou remplacement.
Tout changement ou modification des radiateurs intentionnels ou non intentionnels qui ne sont pas expressément approuvés par LINEAR LLC pourrait annuler l'autorisation de l'utilisateur à utiliser cet équipement. Ceci s'applique aux radiateurs intentionnels et non intentionnels certifiés conformément à la partie 15 des règles et réglementations de la F.C.C.
LINEAR LLC
(800) 421-1587 • (760) 438-7000
www.linearcorp.com
