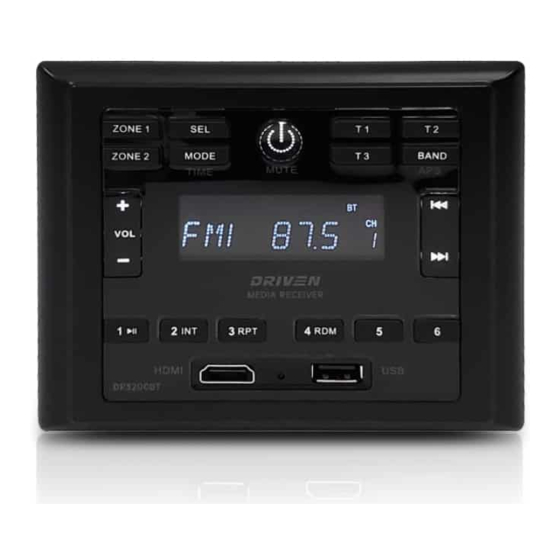

DRIVEN DR3200BT Manuel

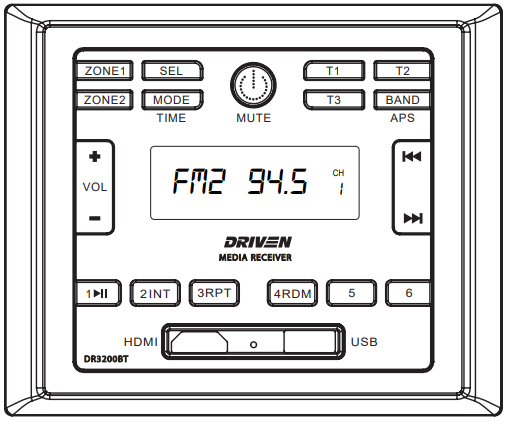

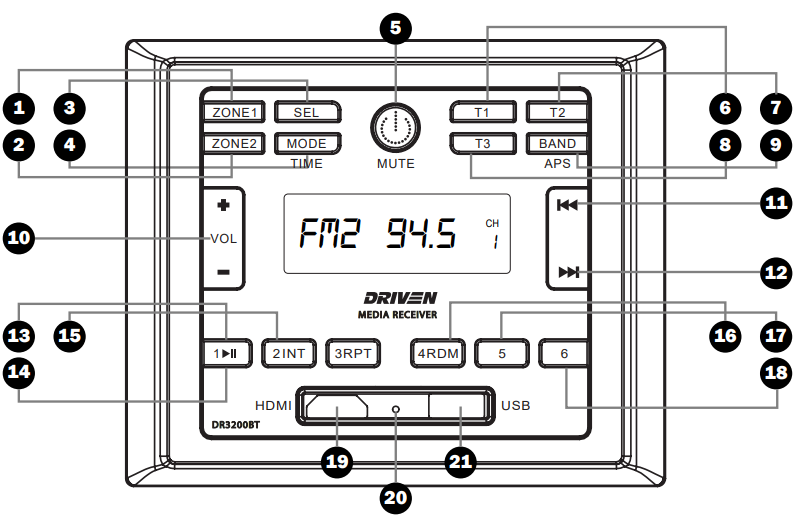

Schéma du panneau avant

1. Zone 1
   Haut-parleurs marche/arrêt
2. Zone 2
   Haut-parleurs marche/arrêt
3. Paramètres sonores sélectionnables
   Basses/Aigus/Sub/Volume de zone/Égaliseur
4. Mode
   USB/BT/HDMI/RADIO/AV1/AV2 (Appuyer brièvement pour basculer entre les sources)
5. Alimentation Marche/Arrêt — Silencieux
   Appuyer brièvement pour allumer. Appuyer longuement pour éteindre. (Appuyer brièvement lorsque l'appareil est allumé pour activer le mode silencieux)
6. T1
   LED haut-parleur intérieur (Commutateur de sortie T1, marche/arrêt)
7. T2
   LED haut-parleur extérieur (Commutateur de sortie T2, marche/arrêt)
8. T3
   Fonction optionnelle (Commutateur de sortie T3, marche/arrêt)
9. Sélection de bande/tuner
   APS, FM1, FM2, FM3, AM1, AM2
10. Volume
    VOL+ / VOL-
11. Sélection de piste / Recherche de station radio
    Précédent
12. Sélection de piste / Recherche de station radio
    Suivant
13. Play (Lecture) / Pause (Pause) / P1
    Mode Radio : Appuyer brièvement pour sélectionner la station P1, Appuyer longuement pour enregistrer la station en P1. (Mode USB : Play (Lecture) / Pause (Pause))
14. INT / P2
    Mode Radio : Appuyer brièvement pour sélectionner la station P2, Appuyer longuement pour enregistrer la station en P2. (Mode USB : Navigation de chansons)
15. RPT / P3
    Mode Radio : Appuyer brièvement pour sélectionner la station P3, Appuyer longuement pour enregistrer la station en P3. (Mode USB : Répéter la playlist)
16. RDM / P4
    Mode Radio : Appuyer brièvement pour sélectionner la station P4, Appuyer longuement pour enregistrer la station en P4. (Mode USB : Lecture aléatoire de la playlist)
17. P5
    Mode Radio : Appuyer brièvement pour sélectionner la station P5, Appuyer longuement pour enregistrer la station en P5.
18. P6
    Mode Radio : Appuyer brièvement pour sélectionner la station P6, Appuyer longuement pour enregistrer la station en P6.
19. HDMI
    Entrée
20. Réinitialiser
    Appuyer pour réinitialiser l'appareil aux paramètres d'usine
21. USB
    Entrée

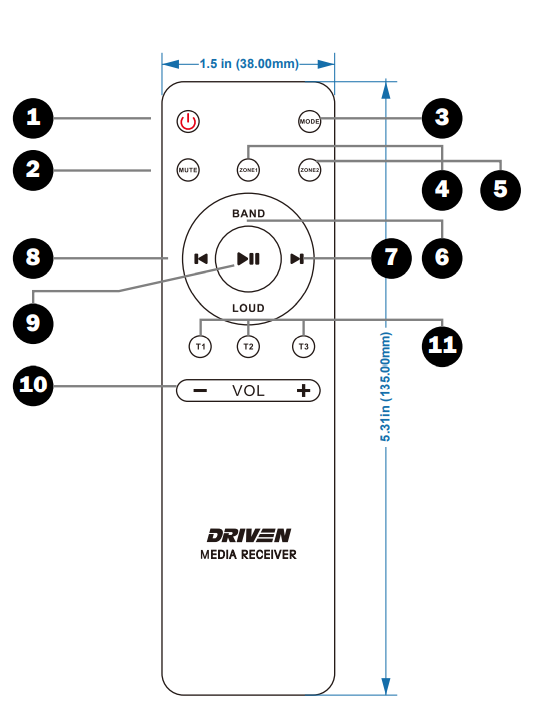

Schéma de la télécommande

Remarque : La télécommande optionnelle DR3200REM est disponible, vendue séparément.

Boutons de la télécommande

1. Alimentation
2. Silencieux
3. Mode
4. Zone 1
5. Zone 2
6. Bande
7. Avancer
8. Précédent
9. Play (Lecture) / Pause (Pause)
10. Volume
11. Fonctions de déclenchement

Installation

Emplacement

• Choisir un emplacement de montage éloigné des zones humides, des sources d'eau, des produits inflammables ou de tout équipement pouvant rayonner de la chaleur.
• Sélectionner une zone sur le mur ou l'armoire, exempte de câbles, de conduites de carburant ou de freins.
• S'assurer que lorsque le système stéréo est monté dans l'ouverture, les fils à l'arrière de l'appareil ne sont pas pressés contre le dissipateur de chaleur.

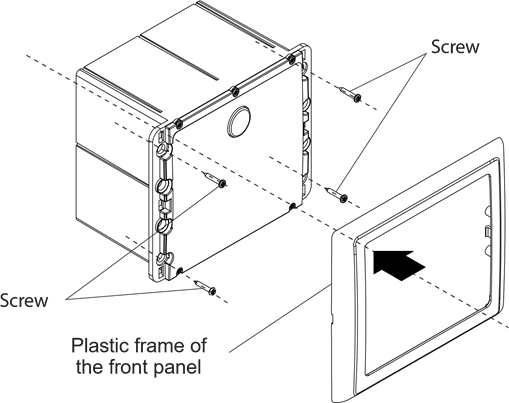

Installation de l'appareil

• Avant d'installer définitivement l'appareil, connecter temporairement le câblage et s'assurer que l'appareil et le système fonctionnent correctement.
• Fixer l'appareil au mur à l'aide de 4 vis autotaraudeuses, comme indiqué dans l'illustration.

1. Retirer délicatement le cadre en plastique du panneau avant de l'appareil.
2. Fixer l'appareil à l'aide des 4 vis autotaraudeuses à tête cylindrique n°8 incluses.
3. Remettre le cadre en plastique sur le panneau avant de l'appareil.

Connexions

Schéma de câblage

Connexions des broches du faisceau

Câblage 4 haut-parleurs (2 zones)

Remarque : Tous les haut-parleurs doivent être connectés comme indiqué. Si un fil est retiré ou mal connecté, tous les haut-parleurs de la zone concernée ne fonctionneront pas comme prévu. Une connexion avec une polarité de haut-parleur incorrecte entraînera une mauvaise qualité sonore ou des dommages aux haut-parleurs.

Fonctionnement

Fonctionnement général

1. Pour allumer/éteindre l'appareil
   Lorsque l'appareil est éteint (Off), il peut être allumé (On) en appuyant sur le bouton POWER (Alimentation). Lorsque l'appareil est allumé (On), appuyer et maintenir le bouton POWER (Alimentation) pour l'éteindre.
2. Pour sélectionner un mode de fonction
   Appuyer à plusieurs reprises sur le bouton MODE (Mode) du panneau avant pour sélectionner le mode correspondant. (FM/AM, AV1, AV2, BLUETOOTH, HDMI)
3. Pour régler le niveau du volume
   Pendant la lecture, appuyer sur le bouton VOLUME+ ou VOLUME- du panneau avant pour augmenter ou diminuer le volume.
4. Pour couper ou réactiver le son
   Pendant la lecture, appuyer brièvement sur le bouton POWER (Alimentation) du panneau avant pour couper le son. Répéter cette action pour désactiver la fonction de coupure du son.
5. Pour vérifier l'état de la sortie des haut-parleurs et sélectionner la sortie des haut-parleurs
   Appuyer brièvement sur le bouton ZONE 1 ou ZONE 2 du panneau avant pour vérifier l'état de la sortie des haut-parleurs.
   Appuyer et maintenir le bouton ZONE 1 ou ZONE 2 du panneau avant pour activer/désactiver (ON/OFF) la sortie des haut-parleurs correspondante, "Z 1 ON/OFF" (Z 1 MARCHE/ARRÊT) ou "Z 2 ON/OFF" (Z 2 MARCHE/ARRÊT) s'affichera sur l'écran LCD.
6. Pour régler le mode sonore et le menu
   Appuyer et maintenir le bouton SEL (Sélection) pour activer les BASSES, puis appuyer à plusieurs reprises sur le bouton SEL (Sélection) pour sélectionner ou faire défiler les AIGUS (TRE), EQ OFF (PLAT/AMERICA3/AUSTRALIE/EUROPE), appuyer sur VOLUME+/- pour modifier les réglages. Appuyer sur le bouton SEL (Sélection) pour confirmer votre sélection.
   1. VOL LAST / VOL DEFA
      VOL LAST : Le dernier réglage du niveau de volume sera enregistré automatiquement après l'extinction de l'appareil et restauré après sa mise sous tension.
      VOL DEFA : Appuyer sur le bouton SEL (Sélection) du panneau de commande avant, le marqueur AVOL s'affichera sur l'écran LCD. Utiliser VOLUME +/- pour régler le niveau de volume à une valeur constante.
   2. VOL LAST / VOL DEFA
      En mode Radio, avec la sélection DX/LOCAL, vous pouvez modifier les réglages de l'atténuateur au niveau de l'étage d'entrée de la radio. Cette sélection permet d'éviter la surcharge de la radio lorsque des stations fortes (locales) sont reçues. Sélectionner le mode DX (DISTANT) (Distant) pour recevoir les stations radio éloignées/faibles (les réglages de sensibilité les plus élevés sont activés) et sélectionner LOCAL (Local) pour les stations très fortes (qui sont situées à proximité).
      REMARQUE : Ce bouton est uniquement destiné à la réception FM. En mode AM, LOC est invalide.

7. Pour afficher et régler l'heure
   Appuyer et maintenir le bouton MODE (Mode) pour afficher l'heure.
   Appuyer et maintenir le bouton MODE (Mode) pendant environ 2 secondes jusqu'à ce que l'heure s'affiche, puis relâcher et maintenir à nouveau le bouton MODE (Mode) jusqu'à ce que l'heure commence à clignoter. Utiliser le bouton VOLUME+/- pour régler l'heure. Pendant que les heures clignotent, maintenir le bouton MODE (Mode) jusqu'à ce que les minutes commencent à clignoter, puis utiliser le bouton VOLUME+/- pour régler l'heure.
8. Pour réinitialiser l'appareil
   1. Appuyer sur le bouton RESET (Réinitialiser) avec un objet pointu. L'appareil sera réinitialisé aux paramètres d'usine par défaut.

Fonctionnement de la radio

1. Pour sélectionner la bande radio
   Appuyer à plusieurs reprises sur le bouton BAND (Bande) pour sélectionner la bande radio souhaitée dans l'ordre et en boucle :
   -->FM1-->FM2-->FM3-->AM1-->AM2
2. Pour rechercher une station radio manuellement ou automatiquement
   - En mode radio, appuyer sur le bouton << / >> pour rechercher manuellement les stations radio souhaitées vers le haut/bas.
   - Appuyer et maintenir le bouton << / >> pour rechercher automatiquement la station la plus forte vers le haut/bas.
3. Pour mémoriser la station actuelle ou activer une station préréglée
   1. Si vous souhaitez mémoriser la station actuelle, appuyer et maintenir l'un des boutons numériques de 1 à 6 pour mémoriser la station actuelle sur le préréglage désigné. Vous pouvez mémoriser jusqu'à 30 préréglages.
   2. Appuyer sur l'un des 6 boutons de 1 à 6 pour activer la station préréglée dans la bande actuelle.
4. Pour rechercher et mémoriser automatiquement les 6 stations les plus fortes En mode radio, appuyer et maintenir le bouton BAND (Bande) du panneau avant, l'appareil commencera à rechercher les stations disponibles et à vérifier la force du signal à partir de la fréquence la plus basse. Les 6 stations les plus fortes seront enregistrées sur la bande préréglée correspondante numérotée de 1 à 6.

Fonctionnement USB

1. Pour insérer ou retirer la clé USB
   Pour lire les pistes d'un disque USB, insérer le disque USB dans le port USB. Le mode de lecture passera automatiquement en mode USB et l'indicateur USB s'affichera sur l'écran LCD.
2. Appuyer sur le bouton << ou >> pour lire la piste précédente ou suivante.
3. Pour avancer ou reculer rapidement
   Appuyer et maintenir le bouton << ou >> pour reculer ou avancer rapidement, relâcher pour reprendre la lecture normale.
4. Pour lire la 10ème piste précédente ou suivante.
   Appuyer sur le bouton 5 ou 6 pour lire la 10ème piste précédente ou suivante.
5. Comment utiliser le bouton 1/PLAY (Lecture)/PAUSE (Pause)
   Pendant la lecture, appuyer sur le bouton 1/PLAY (Lecture)/PAUSE (Pause) pour mettre la lecture en pause,
   Appuyer à nouveau sur le bouton 1/PLAY (Lecture)/PAUSE (Pause) pour reprendre,
   Appuyer et maintenir le bouton 1/PLAY (Lecture)/PAUSE (Pause) pour sélectionner la première piste à lire.
6. Pour répéter la/les piste(s)
   - Pendant la lecture, appuyer brièvement sur le bouton 3/RPT (Répéter) pour lire la piste actuelle en boucle. RPT ONE (Répéter une) s'affichera sur l'écran LCD.
   - Appuyer deux fois sur le bouton RPT (Répéter) pour lire la/les piste(s) de l'album en boucle. RPT DIR (Répéter dossier) s'affichera sur l'écran LCD.
   - Appuyer trois fois sur le bouton RPT (Répéter) pour répéter toutes les pistes. RPT ALL (Répéter tout) s'affichera sur l'écran LCD.
   - Appuyer quatre fois sur le bouton RPT (Répéter) pour annuler la fonction RPT. RPT OFF (Répétition désactivée) s'affichera sur l'écran LCD.
7. Pour lire les pistes en mode aléatoire
   Pendant la lecture, appuyer sur le bouton RDM (Aléatoire) pour lire toutes les pistes en mode aléatoire. Appuyer à nouveau pour annuler.
8. Pour rechercher une piste
   Appuyer sur le bouton USB, TRK 0/00/000 (selon le nombre total de pistes enregistrées sur le disque USB) s'affichera sur l'écran LCD et le marqueur de position en 0 commencera à clignoter.
   Après avoir saisi la piste souhaitée, appuyer sur le bouton 1/PLAY (Lecture)/PAUSE (Pause) pour lire la piste sélectionnée.

Fonctionnement Bluetooth

Appairer et connecter

1. Cliquer sur le bouton MODE (Mode) du panneau avant du DR3200BT pour passer en mode Bluetooth.
2. Vous devriez voir NOT PAIR (Non appairé) affiché sur l'écran LCD. Si vous voyez BT LINK (Lien BT) et que l'icône Bluetooth est allumée, cela signifie que le DR3200BT est déjà connecté à un autre appareil. Vous pouvez l'effacer en appuyant et maintenant le bouton BT (BT) pendant environ 2 secondes jusqu'à ce que NO LINK (Pas de lien) s'affiche, puis continuer avec les étapes ci-dessous.
3. Aller dans le menu Bluetooth de votre appareil.
4. S'assurer que le Bluetooth est activé (On).
5. Sélectionner l'appareil nommé DRIVEN.
6. Si l'appairage et la connexion sont réussis, le mobile affichera "connected" (connecté) tandis que le DR3200 affichera BT LINK (Lien BT) et l'icône Bluetooth sur l'écran LCD.

Remarque : Le DR3200BT prend en charge l'appairage NFC. La zone de détection NFC se trouve à droite du bouton Power (Alimentation).

Déconnexion et reconnexion

• La connexion Bluetooth des appareils mobiles couvre généralement une portée de 10 mètres (33 pieds) en champ libre. Le DR3200BT "remembers" (mémorise) le dernier appareil connecté. L'appareil se déconnectera de tout appareil qui sort de portée, le DR3200BT se reconnectera automatiquement à votre appareil une fois qu'il sera de nouveau à portée.
• Si vous déconnectez explicitement le lien Bluetooth en appuyant sur l'élément de menu correspondant sur votre appareil, le DR3200BT ne se reconnectera pas automatiquement.
• Si vous désactivez le Bluetooth sur votre appareil alors que l'unité est connectée, le DR3200BT ne se reconnectera pas automatiquement lorsque vous activerez l'option Bluetooth de l'appareil. Certains appareils tenteront de se reconnecter avec le dernier appareil Bluetooth connecté.
• Cependant, si vous désactivez le Bluetooth sur l'appareil après une déconnexion hors de portée, le DR3200BT se reconnectera automatiquement une fois que vous aurez activé le Bluetooth sur l'appareil lorsqu'il est à portée.
• Notez que chaque fois qu'il est déconnecté, le DB3200BT peut être appairé et connecté par tout autre appareil Bluetooth.

Oublier (ou Dissocier)

• Vous pouvez explicitement oublier (ou dissocier) le DB3200BT sur le mobile. Si vous le faites alors qu'il est connecté et à portée, le DB3200BT sera correctement notifié et tout sera réglé.
• Si vous le faites après avoir été déconnecté hors de portée, le DB3200BT se connectera toujours automatiquement à l'appareil. Si cela se produit, vous pouvez appuyer et maintenir le bouton BT (BT) pendant environ 2 secondes sur le DB3200BT pour effacer sa mémoire.

Lecture audio

• Lorsque l'audio est diffusé du mobile vers le DB3200BT, BT AUDIO (Audio BT) s'affiche sur l'écran LCD.
• Vous pouvez contrôler les modes de lecture (play (lecture), stop (arrêt), next (suivant), prev (précédent)) soit depuis votre appareil, soit depuis le DB3200BT.
• Si vous n'entendez aucun son ou un volume de sortie très faible, veuillez vérifier le volume sur votre appareil, puis ajuster le volume sur le DB3200BT au niveau de votre choix.

Spécifications

⠀

⠀

⠀

GARANTIE LIMITÉE

Driven garantit tous les produits achetés aux États-Unis auprès d'un revendeur agréé Driven.

Tous les produits sont garantis exempts de défauts de matériaux et de fabrication dans des conditions normales d'utilisation et de service pour une période d'un (1) an. Cette garantie s'applique uniquement à l'achat original.

Driven réparera ou remplacera (à sa propre discrétion) toute unité reconnue défectueuse et sous garantie, à condition que le défaut survienne pendant la période de garantie d'un (1) an.

Cette garantie limitée ne s'étend pas aux unités qui ont été soumises à une mauvaise utilisation, un abus, une négligence ou un accident. Selon le jugement de Driven, les produits qui présentent des preuves d'avoir été altérés, modifiés ou réparés sans l'autorisation de Driven, ne seront pas éligibles en vertu de cette garantie.

Pour obtenir un service de garantie, veuillez contacter votre revendeur ou visiter notre site web à l'adresse www.drivenelectronics.com

Conçu et fabriqué aux États-Unis.
