Manuels Connexes pour elysator PUROTAP profi 25.1
Sommaire des Matières pour elysator PUROTAP profi 25.1

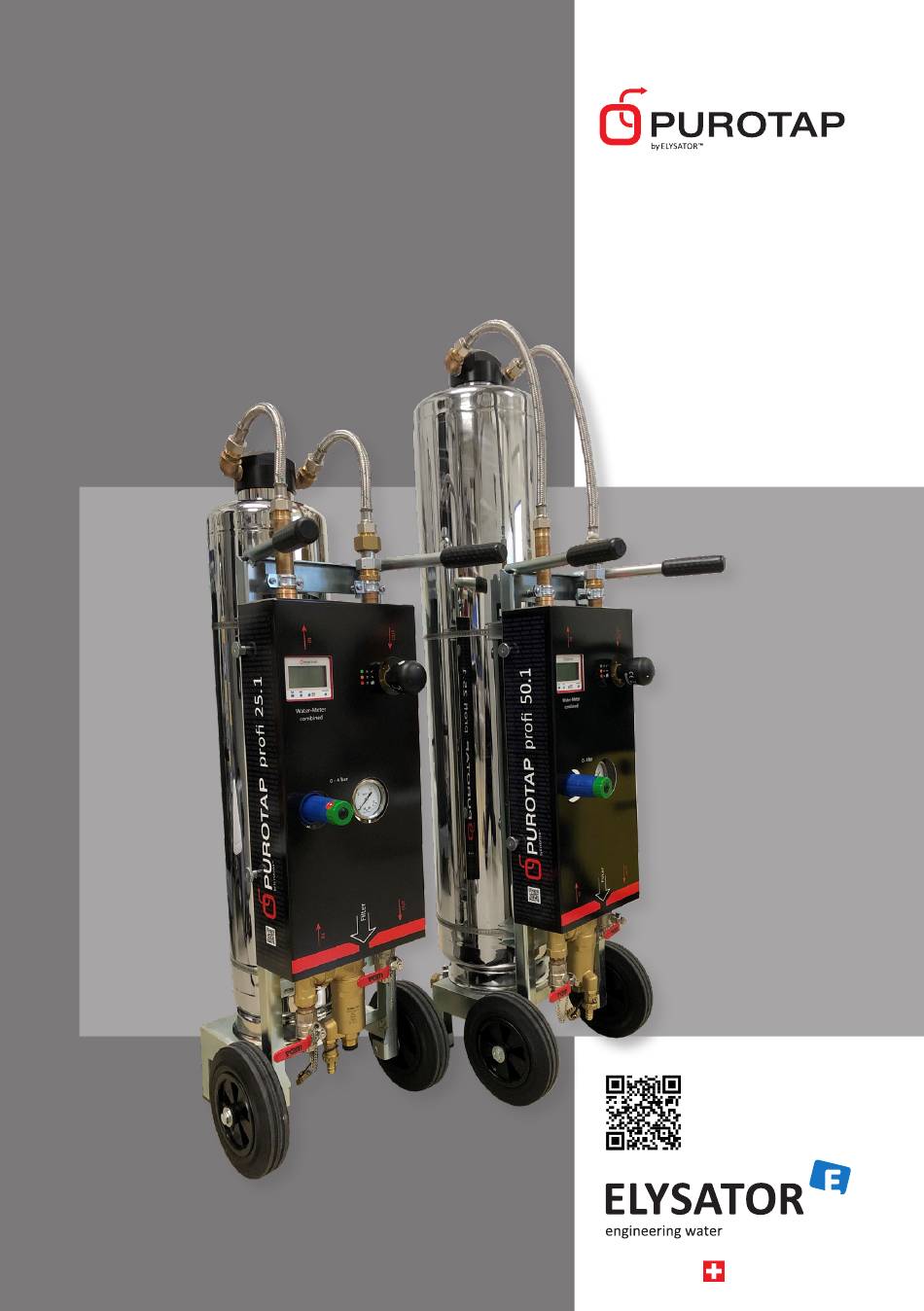

- Page 1 Notice d’emploi Installation PUROTAP profi .1 Fonction Utilisation swiss made...
- Page 3 Sommaire Page 1. Consignes de sécurité 2. Fonction 3. Fournitures 4. Données techniques 4.1. Description de l’appareil 4.2. Dimensions 4.3. Caractéristiques techniques 5. Utilisation 5.1.1. Remplacement de la résine / appoint 5.1.2. Remplissage du réservoir de résine 5.2.1. Raccordement pour le remplissage de l’installation 5.2.2.
- Page 4 1. Consignes de sécurité Surveillance nécessaire Attention! Vitesse d’écoulement max. 25 l / min l/min Eau non potable max. Pression maximale 4 bars jusqu‘à 60 °C 4 bar @ 60 °C max. Pression maximale 6 bars jusqu‘à 25 °C 6 bar @ 25 °C...
- Page 5 2. Fonction L’appareil PUROTAP® profi 25.1 / 50.1 traite l’eau destinée aux applications techniques en circuit fermé conformément aux normes les plus récentes (VDI 2035, SICC BT 102-01, Ö-Norm H5195). Un filtre à particules et à flux magnétique élimine les particules en suspension dans l’eau tandis qu’une résine échangeuse d’ions à...
- Page 6 4. Données techniques 4.1. Description de l’appareil Chariot/châssis Entrée (3/4") eau brute (entrée) avec robinet d’arrêt Filtre à particules et à flux magnétique avec vidange Manomètre Réducteur de pression 0 - 4 bars Compteur de mesure du débit et de la qualité de l’alimentation en eau Flexible à...
- Page 7 4.3. Caractéristiques techniques PUROTAP® profi 25.1 PUROTAP® profi 50.1 Débit max. 25 l / min 25 l / min Pmax - Tmax 6 bars jusqu‘à 25 °C 6 bars jusqu‘à 25 °C Pmax - Tmax 4 bars jusqu‘à 60 °C 4 bars jusqu‘à 60 °C 5. Utilisation 5.1.1. Remplacement de la résine / appoint 1.
- Page 8 5. Ouvrir le robinet à boisseau sphérique sur l’entrée (2). 6. Laisser la résine s’écouler dans le sac de récupération, laisser l’eau s’égoutter et la recycler ou l’éliminer avec les ordures ménagères. 7. Fermer le robinet à boisseau sphérique sur l’entrée (2). 8.
- Page 9 6. Revisser les deux flexibles à tresse métallique (7) sur l’appareil. L’appareil est à nouveau opérationnel. • • Si la résine s’est renversée, elle doit être soigneusement enlevée pour éviter tout risque de glissade! • À chaque changement de résine, il convient de vérifier que le filtre n’est pas endommagé...
- Page 10 • En l’absence d’écoulement dans l’appareil, il est nécessaire d’installer une pompe entre le circuit de départ et PUROTAP® profi. 5.3.1. Mise en service Avant la mise en service, fermer le robinet de vidange situé au niveau du filtre (3) et celui situé au niveau du réservoir de résine (9). Ensuite, ouvrir les deux vannes d’arrêt à...
- Page 11 Indicateur Surveillance fiche automatique de la d’alimentation qualité Total eau traitée Indicateur de pile Débit Valeur limite actuel Conductivité Température de actuelle l’eau Définir la Choix entre valeur limite litres et gallons Choix entre Marche/arrêt µS et TDS mode autom. Touche Set Chaque pression sur la touche Set augmente la valeur limite de 10 µS / cm ou 6 TDS.
- Page 12 Touche MARCHE/ARRÊT (MANU/AUTO) Si la touche est actionnée une fois, le compteur se met en marche. La qualité de l’eau est mesurée pendant 10 secondes, puis comparée à la valeur limite définie (Limit). Pendant la mesure, le fond s’allume en bleu et la conductivité...
- Page 13 Touche Liter-Gallon En appuyant une fois brièvement sur la touche, il est possible de choisir entre débit en litres par minute (l / min) ou débit en gallons par minute (GPM). Appuyer sur la touche pendant 3 secondes environ pour remettre à 0 la quantité...
- Page 14 6.2. Remplacement des piles de l’indicateur de qualité de l’eau de remplissage La durée de service des piles est de 2-3 ans. Ensuite, elles doivent être remplacées. Le compartiment à piles se trouve sur le côté de la tête de l’indicateur et peut être ouvert à...
- Page 15 PUROTAP® i-control, piles de rechange 2 × 101733 PUROTAP® autocollant, système de chauffe 100 750 déminéralisé PUROTAP® LFM-20, piles de l’appareil 3 × 100 280 Tous droits réservés. Sous réserve de modifications techniques. Vous trouverez la dernière version sur www.elysator.com. FR1024...
