Valor L1 Guide D'installation page 11

Planification
Manteau combustible
NOTE
L'usage du Système HeatShift
optionnel affecte les dégagements
au manteau et dalle protectrice.
Voir Appendice D—Système HeatShift
page 90.
AVERTISSEMENT
Système HeatShift EXIGÉ lorsque
l'Encadrement 1530CIK est
installé!
Saillie 'A' du Hauteur 'B' du
manteau manteau
1" [25 mm] 33" [838 mm]
6" [152 mm] 38" [965 mm]
8" [203 mm] 40" [1016 mm]
10" [254 mm] 42" [1067 mm]
12" [305 mm] 44" [1118 mm]

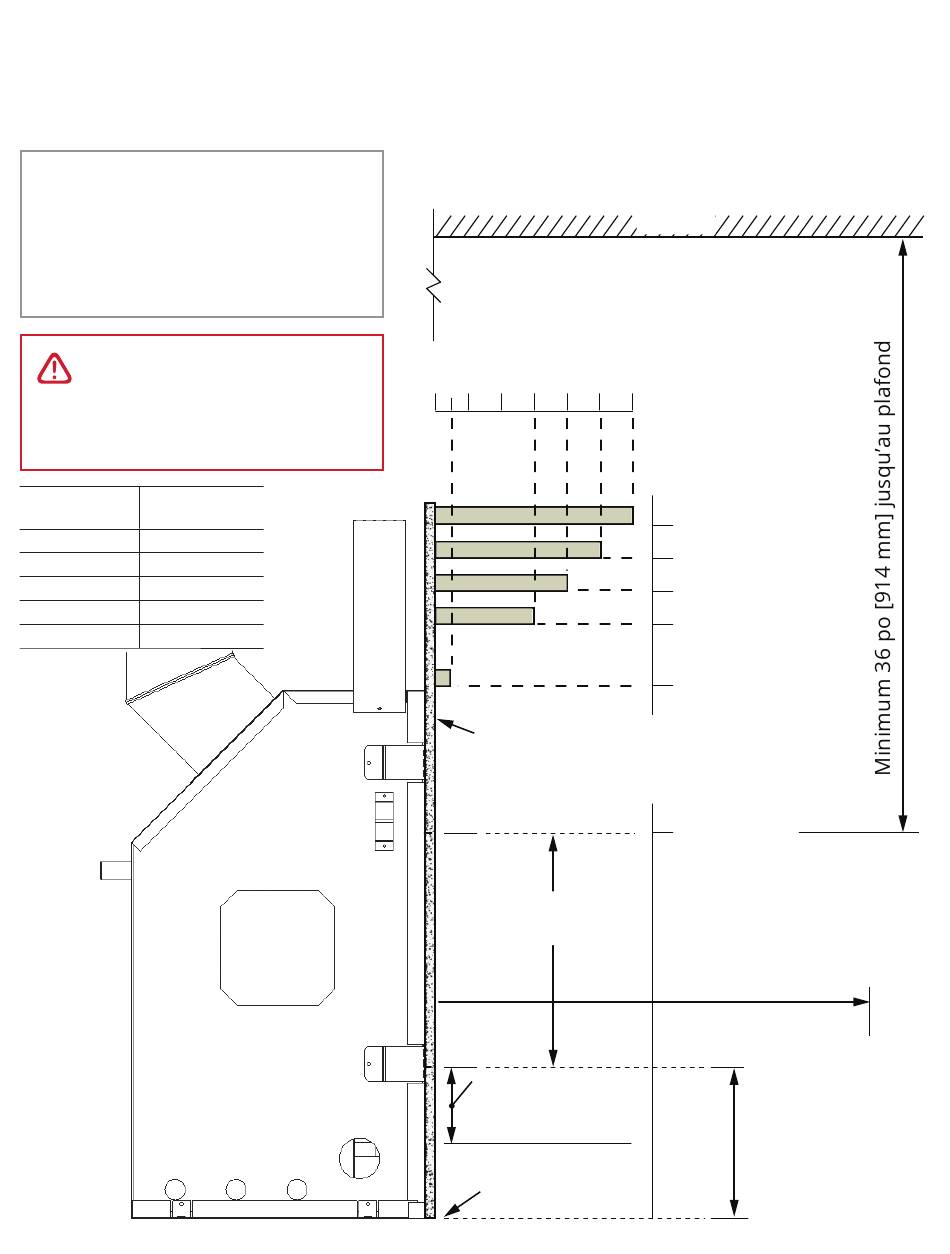

Vu de côté
Saillie du manteau
(de la surface du panneau de béton)
Dégagements aux combustibles
Plafond
combustible
'A'
Surface du panneau
de béton incombustible
de 1/2 po [13 mm]
d'épaisseur
Ouverture
du foyer
Minimum de 4 po
[102 mm] jusqu'à la
dalle protectrice
Bas du foyer
Hauteur
du
manteau
'B'
combustible
(du bas du
foyer)
23-7/8"
[606 mm]
Ne placez aucun meuble
ou objet à moins de
36 po [914 mm] de la
façade du foyer
9-3/8 po
[238 mm]
11
