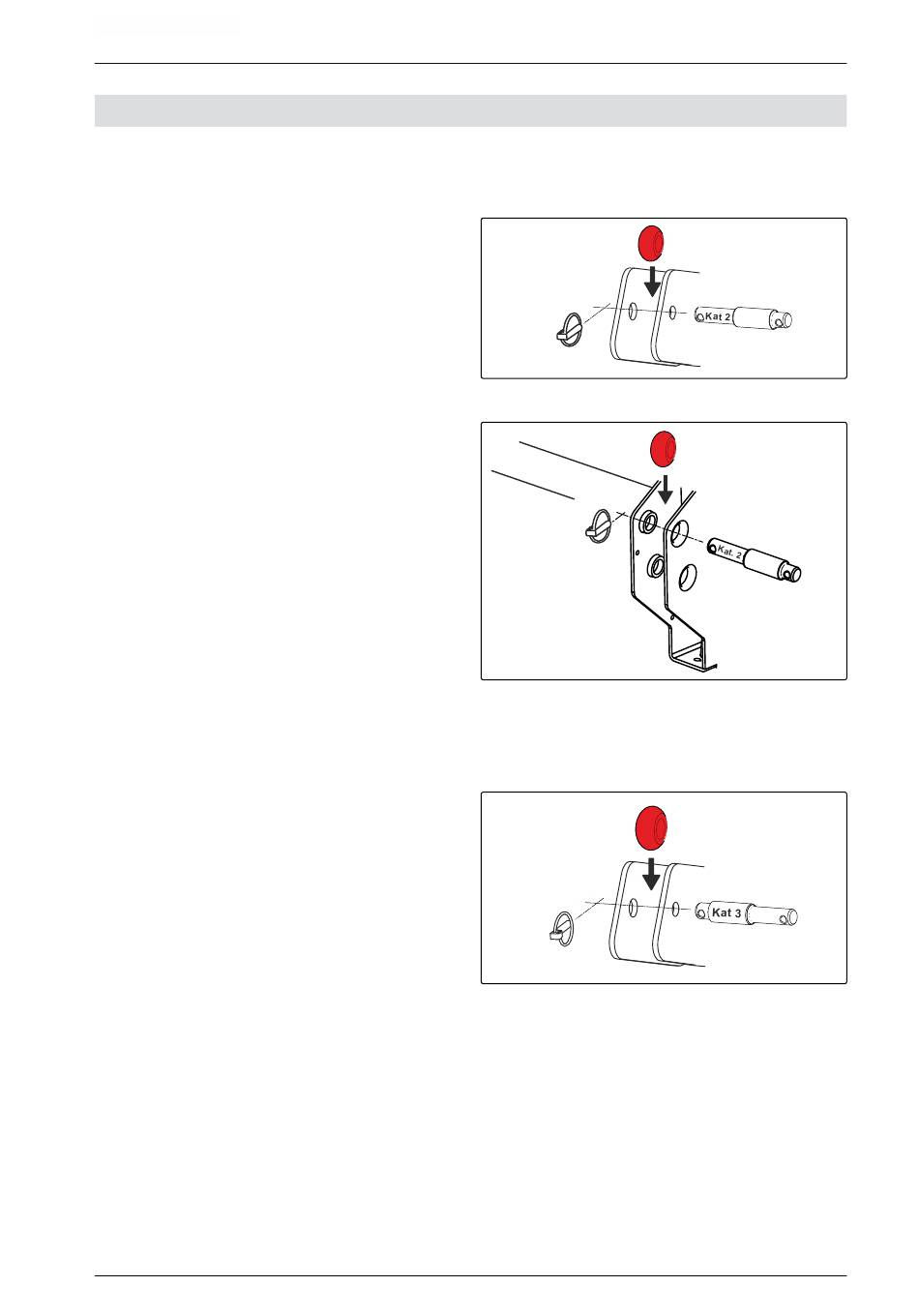

6.2 Adapter le bâti d'attelage à trois points IceTiger
6.2.1 Adapter le bâti d'attelage à 3 points pour la catégorie d'attelage 2
1. Introduire l'axe du bras supérieur dans le
logement avec la bague sphérique comme sur la
figure.
2. Bloquer l'axe du bras supérieur avec la goupille
d'arrêt.
3. Introduire les axes des bras inférieurs depuis
l'extérieur dans les logements supérieurs avec les
bagues sphériques.
4. Bloquer l'axe du bras inférieur avec la goupille
d'arrêt.
6.2.2 Adapter le bâti d'attelage à 3 points pour la catégorie d'attelage 3
1. Introduire l'axe du bras supérieur dans le
logement avec la bague sphérique comme sur la
figure.
2. Bloquer l'axe du bras supérieur avec la goupille
d'arrêt.
