2. Bref descriptif
Servomoteur fraction de
tour
Servomoteur fraction de
tour AUMA
PROFOX PF-Q150X
Information
Les servomoteurs fraction de tour PF-Q80X
par un moteur électrique. Pour le contrôle en fonctionnement moteur et pour traiter
les signaux du servomoteur, une commande est intégrée dans le carter. Le
servomoteur peut être piloté localement à l'aide de boutons-poussoirs. Un volant
est disponible pour le fonctionnement manuel occasionnel. Le fonctionnement manuel
est possible sans système d'embrayage.
L'angle de rotation est limité par des butées mécaniques internes. L'arrêt en positions
finales peut être effectué par contacts fin de course ou limiteurs de couple.
L'irréversibilité du servomoteur est assurée à l'aide de la fonction de freinage. Dès
que le servomoteur est en arrêt, le moteur adopte la fonction de freinage pour les
premières 20 secondes. Cette période est définie par un paramètre pouvant être
réglé par Bluetooth. Ensuite le frein de retenue adopte la fonction de freinage en le
mettant hors tension et enclenche à nouveau. Cette procédure génère un bruit de
cliquetis et fait partie du comportement standard de fonctionnement.
Le servomoteur dispose d'une mesure de couple. Les valeurs mesurées peuvent
être sélectionnées au moyen de l'application AUMA Assistant ou du logiciel AUMA
CDT. Des valeurs de mesure ne sont générées que pendant le fonctionnement
moteur. Aucune valeur de mesure est produite en commande manuelle. La dernière
valeur mesurée reste bloquée et affichée. Ceci n'est pas le cas lors du départ à partir
de la position finale sur couple. Dans ce cas, la valeur est remis à zéro et affichée
en tant que zéro.

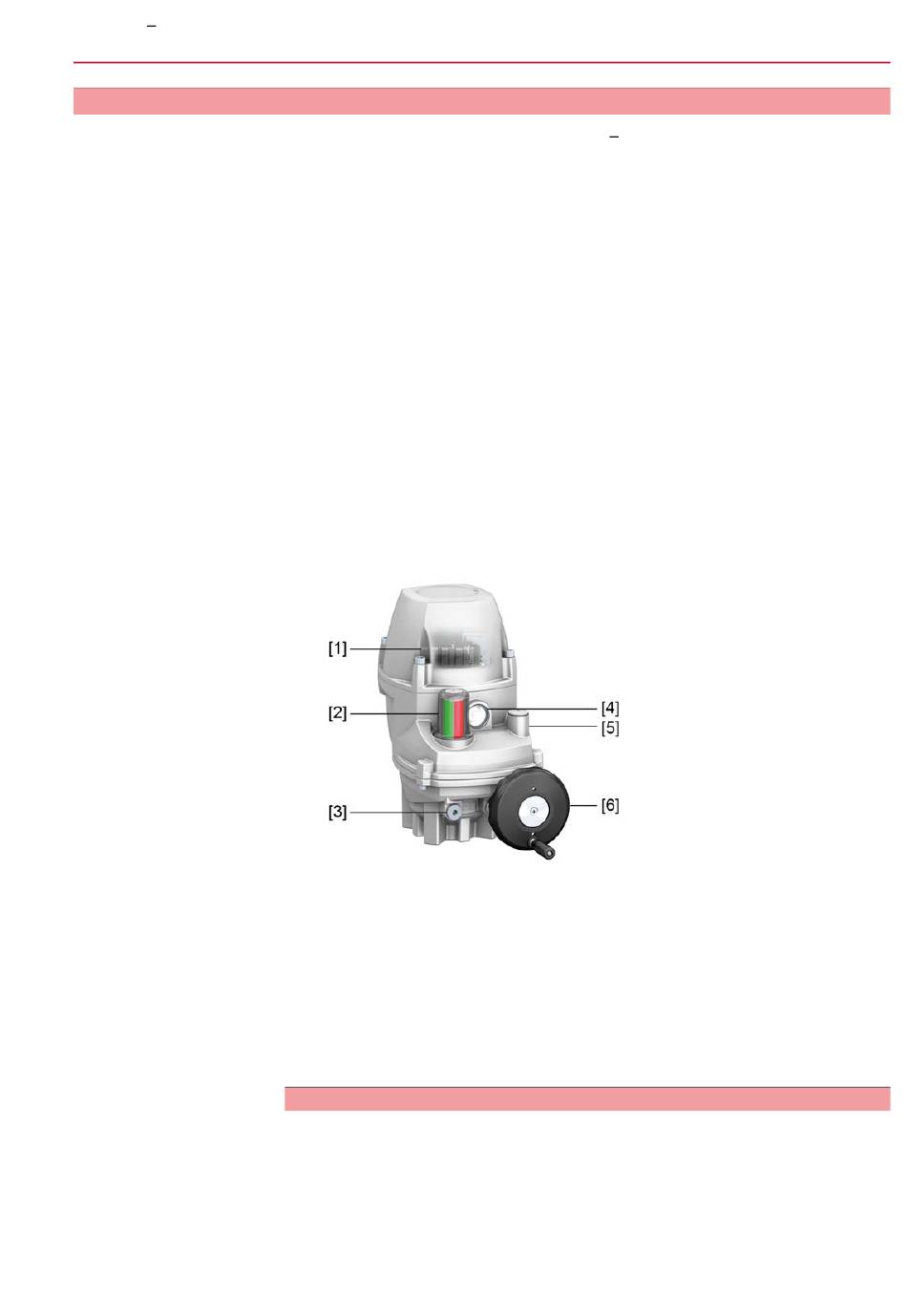

Figure 1 : PF-Q150X
[1] Boutons poussoirs
[2] Indicateur de position
[3] Bouchon fileté de la butée mécanique de position finale
[4] FOX-EYE (LED d'indication)
[5] Bouchon fileté pour commande manuelle d'urgence
[6] Volant
Le fonctionnement manuel à l'aide de clé Allen [5] sous le bouchon fileté pour com-
mande manuelle d'urgence n'est disponible que pour les petites tailles sans fonction
de volant.
Application et logiciel
Des données relatives au servomoteur peuvent être téléchargées, des réglages
modifiés et sauvegardés à l'aide du logiciel AUMA CDT pour des ordinateurs
Windows (portables ou tablettes) et à l'aide de l'application AUMA Assistant. La
connexion entre l'ordinateur et le servomoteur AUMA est alors réalisée sans fil via
interface Bluetooth. AUMA Cloud est une plateforme interactive pour collecter et
évaluer des données d'appareil détaillées de tous les servomoteurs au sein d'une
installation, par exemple.
Bref descriptif
PF-Q600X AUMA sont manœuvrés
