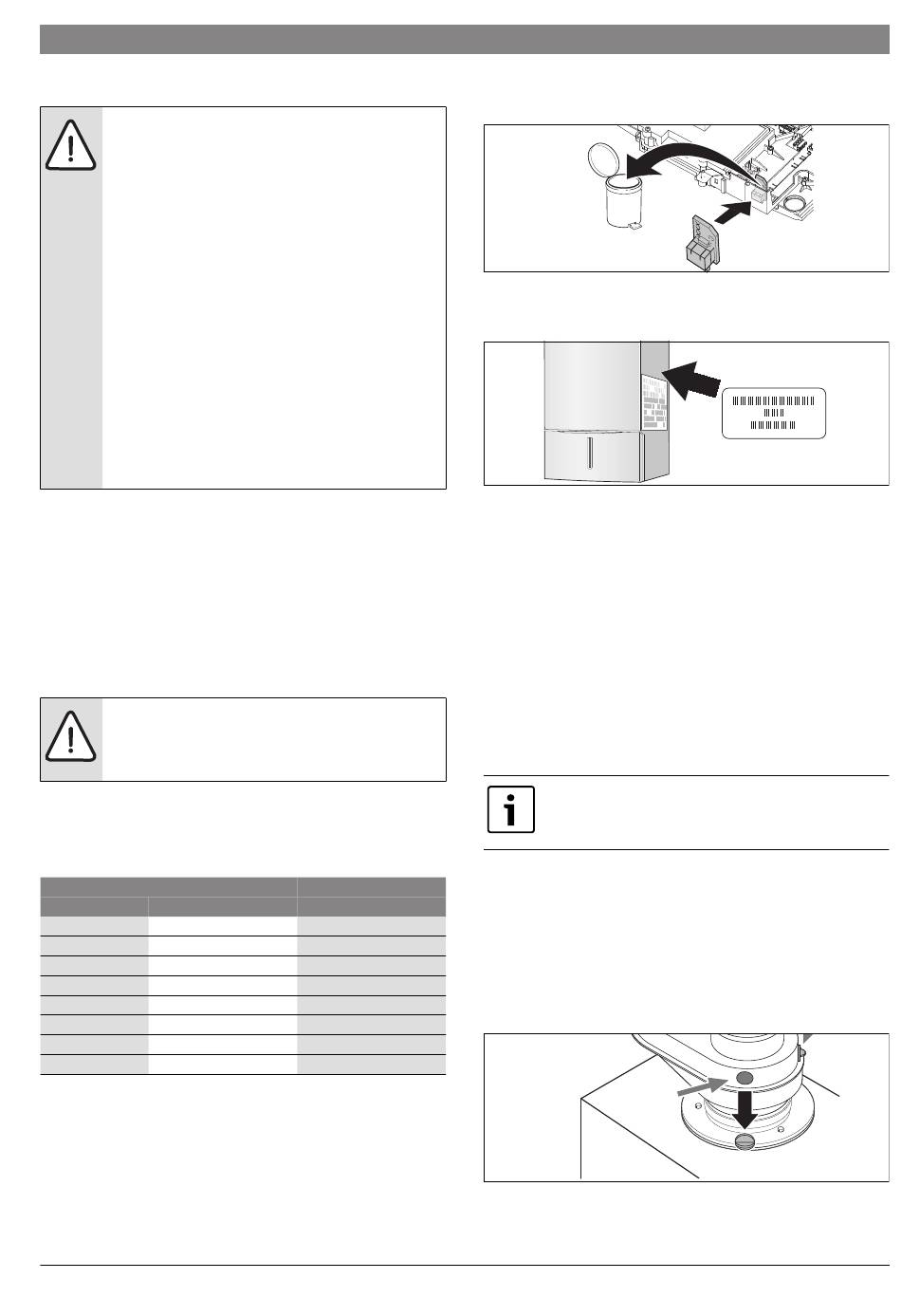

Changement de gaz
DANGER: Dommages corporels et matériels
▶ Cette transformation doit exclusivement être réalisée par un
prestataire formé et agréé conformément à la notice du
fabricant et conformément à toutes les lois et exigences en
vigueur des autorités compétentes.
▶ Si les informations figurant dans la présente notice ne sont
pas suivies précisément ou si l'installation, la modification,
l'exploitation ou la maintenance est réalisé(e) par une
personne non qualifiée, il peut en résulter un incendie, une
explosion ou une émanation de monoxyde de carbone
pouvant provoquer des dommages matériels, corporels ou la
mort.
▶ Avant la réalisation de travaux électriques : débrancher
l'installation de l'alimentation électrique au niveau de
l'interrupteur d'arrêt d'urgence ou en désactivant le
disjoncteur du système de chauffage. Prendre les mesures
nécessaires pour prévenir la reconnaxion accidentelle.
▶ Le prestataire qualifié est responsable de la transformation
correcte de l'appareil.
▶ L'installation est conforme et complète uniquement lorsque le
fonctionnement de l'appareil transformé a été contrôlé,
comme décrit dans la présente notice.
L'ajustement du rapport air/gaz ne doit être réalisé qu'au moyen d'un appareil
de mesure électronique. Cet ajustement se fait en mesurant la valeur du CO
O au débit calorifique sanitaire nominal maximal et minimal.
2
Une adaptation à différents accessoires d'évacuation des fumées grâce à des
limiteurs de débit et des chicanes.
Gaz naturel
• Les appareils sont réglés en usine sur l'indice de Wobbe 1333 BTU/ft
3
(49,6 MJ/m ) à une pression d'écoulement dans le raccord de gaz de 60 °F
(15 °C), 30" Hg (1016 hPa) et 7,0" W.C. (17,4 mbar), puis scellés.
Conversion à une autre catégorie de gaz
DANGER: explosion !
▶ Fermer le robinet de gaz avant d'effectuer des travaux sur des
composants contenant du gaz.
▶ Contrôler l'étanchéité des composants contenant du gaz.
Un assemble de conversion de gaz est inclus dans la livraison.
▶ Rabattre le Heatronic.
▶ Contrôler le numéro de la fiche de codage à partir de l'assemble de conversion de
gaz:
NG la fiche de codage
Appareil Références
ZBR16-3A 8 714 432 501 0
ZBR21-3A 8 714 432 528 0
ZBR28-3A 8 714 432 502 0
ZBR35-3A 8 714 432 503 0
ZBR42-3A 8 714 432 504 0
ZWB28-3A 8 714 432 520 0
ZWB35-3A 8 714 432 524 0
ZWB42-3A 8 714 432 500 0
Greenstar
ou
2
3
LPG la fiche de codage
Références
8 714 432 506 0
8 714 432 529 0
8 714 432 507 0
8 714 432 508 0
8 714 432 509 0
8 714 432 521 0
8 714 432 525 0
8 714 432 505 0
▶ Remplacer la fiche de codage sur le Heatronic par la fiche de codage de
l'assemble de conversion de gaz.
Fig. 9 Remplacer la fiche de codage
▶ Installer un autocollant indiquant le type de gaz de l'assemble de conversion de
gaz sur l'appareil.
Fig. 10 Installer un autocollant indiquant le type de gaz
▶ Après chaque transformation, régler le rapport gaz/air (CO
 „Régler le rapport air/gaz") et réaliser une mesure de CO dans l'évacuation
des fumées ( "Notice d'installation et d'entretien pour le professionnel").
Lieu d'installation situé à une altitude supérieure à 2 000 pieds (610 m) au-
dessusdu niveau de la mer
La puissance d'entrée et de sortie diminuent à mesure de l'altitude augmente en
raison de la teneur en oxygène plus faible de l'air.
Pour ZBR42-3A... et ZWB42-3A..., une diminution de la puissance thermique de 3 %
pour 1 000 pieds (305 m) apparaît.
Les types d'appareils ZBR16-3A..., ZBR21-3A..., ZBR28-3A..., ZBR35-3A...,
ZWB28-3A... et ZWB35-3A disposent d'un adaptateur, dispositif qui compense les
effets d'un air raréfié, si bien que la puissance n'est AUCUNEMENT entravée à 6000
pieds (1829 m). Au-dessus de 6000 pieds (1829 m), une diminution de la
puissance thermique de 3 % pour 1000 pieds (305 m) apparaît.
La chaudière gaz à condensation est réglée en usine pour une
installation à moins de 2000 pieds (610 m) au-dessusdu niveau
de la mer.
▶ Correction de la courbe de vitesse de rotation du ventilateur du brûleur : utiliser
la fonction de service 0.d pour augmenter la pente ( "Notice d'installation et
d'entretien pour le professionnel").
Régler le rapport air/gaz (CO ou O
2
▶ Désactiver l'appareil avec la touche MARCHE/ARRÊT.
▶ Enlever l'habillage ( "Notice d'installation et d'entretien pour le
professionnel").
▶ Activer l'appareil avec la touche MARCHE/ARRÊT.
▶ Retirer un bouchon au niveau de la buse de mesure des fumées.
Fig. 11 Retirer un bouchon au niveau de la buse de mesure des fumées
6 720 641 933-57.1O
6 720 641 933-58.2O
ou O ,
2 2
)
2
6 720 641 933-79.1O
