INSTALLATION MATÉRIELLE
Le ION-R100S peut être placé sur une surface plane, telle qu'un bureau. Lors de l'installation de l'ION-R100S, positionnez l'unité de manière à
laisser un espace pour les câbles. Veillez à ce qu'un flux d'air minimal soit fourni à l'unité. Il est recommandé de brancher l'alimentation
électrique une fois toutes les autres connexions au ION-R100S effectuées, puisque celui-ci démarrera aussitôt qu'il est alimenté.

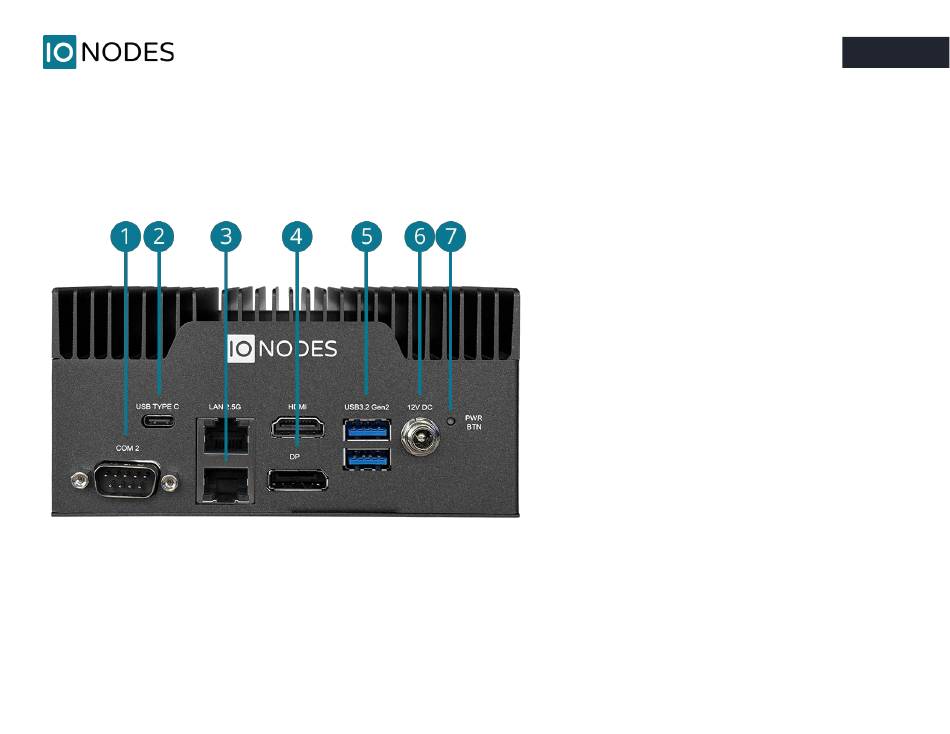

Description des branchements
www.ionodes.com | support@ionodes.com
1. Port série (inutilisé)
2. USB 3.2 Gen 2 Type-C (alt. DP 1.4a)
3. 2x 10/100/1000/2500 Base-T Ethernet
4. HDMI 2.0b + DisplayPort 1.2 (mode unique)
5. 2 x USB 3.2 Gen 2
6. Entrée d'alimentation
7. Bouton d'alimentation (encastré)
Le port série et les connecteurs GPIO de l'autre côté de
l'appareil ne sont pas utilisés.
