4. Instructions d'installation

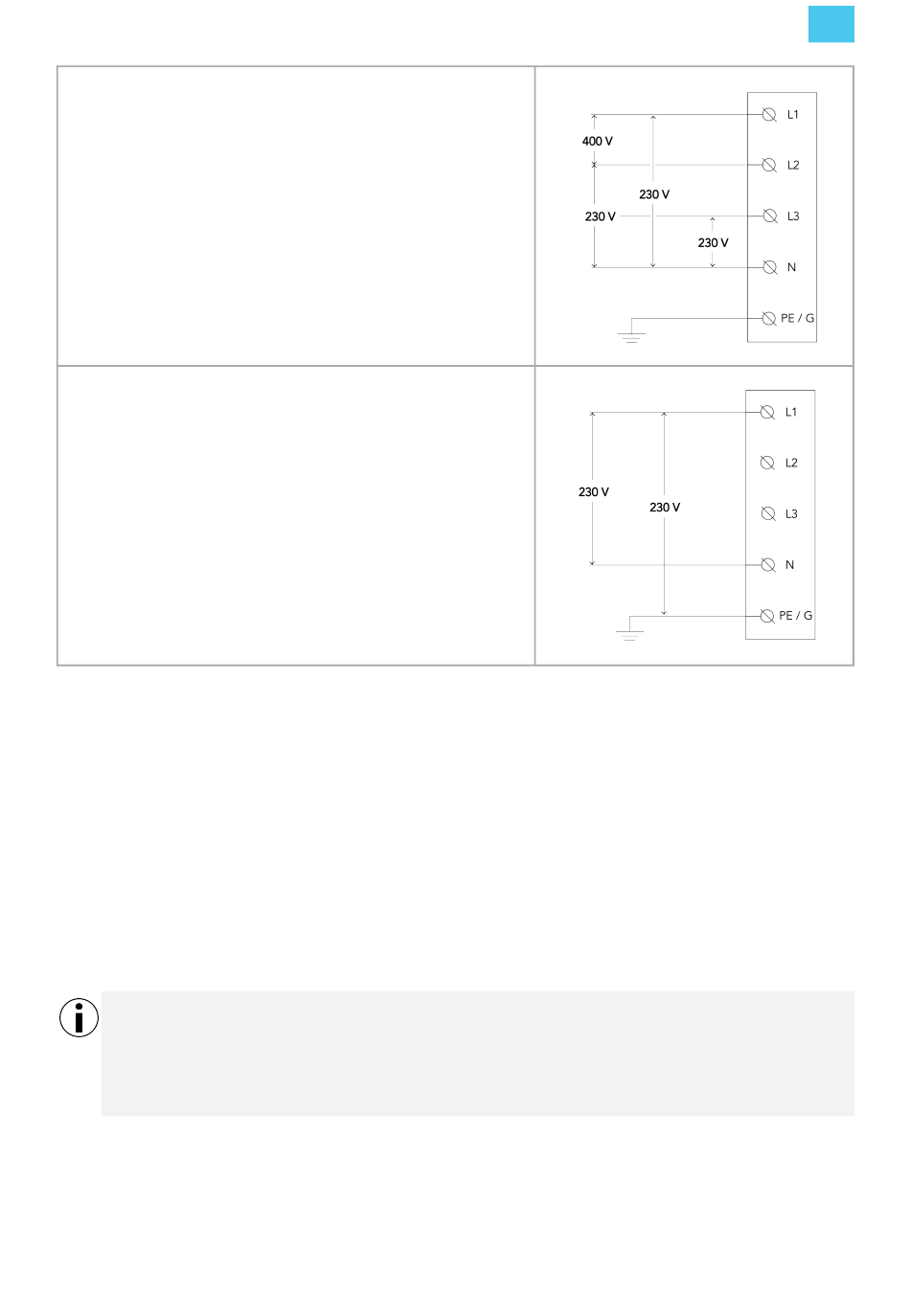

Option 1 : 400 V triphasé avec neutre
Pour l'utilisation en triphasé d'un montage secondaire en
étoile, les trois phases (L1, L2 et L3) et le neutre doivent
être raccordés. Chaque tension de phase doit mesurer
230 V jusqu'au neutre.
Option 2 : 230 V en monophasé avec neutre
Pour l'utilisation monophasée d'un secondaire raccordé
par Wye, une seule phase (L1 ou L2 ou L3) et un seul
neutre du réseau doivent être raccordés aux L1 et N de la
borne de recharge. Cette tension de phase doit mesurer
230 V entre la ligne et le neutre.
4.1.5. Passage des câbles d'alimentation
Utilisez un fil de cuivre de 2,5 mm
nominale et de la distance entre l'armoire électrique et la borne de recharge. La chute de tension ne
doit pas dépasser 5 % (il est conseillé de maintenir une chute de tension maximale admissible de 3 %).
Acheminez les câbles d'alimentation vers l'emplacement où la borne de recharge sera installée. Veillez
à respecter les points suivants :
•
Il doit y avoir suffisamment de câble pour qu'il puisse dépasser d'au moins 500 mm un Combipole
(pôle combiné) ou un Wall Spacer (entretoise) installé.
•
Il doit y avoir suffisamment de câble pour qu'il puisse se déplacer et se plier en toute sécurité
pendant l'installation d'un Combipole (pôle combiné).
Remarque :
Le câble d'alimentation entre dans la borne par la plaque arrière pour les bornes simples, et par
le haut du Combipole (pôle combiné) pour les bornes doubles. Lorsqu'une borne de recharge à
prise unique est installée sur un Wall Spacer (entretoise), il est recommandé de faire passer le
câble par un presse-étoupe situé à la base de la borne de recharge.
La puissance nominale maximale par connecteur est spécifiée ci-dessous.
2
2
minimum et 10 mm
maximum, en fonction de la puissance
FR
21
