Guide utilisateur

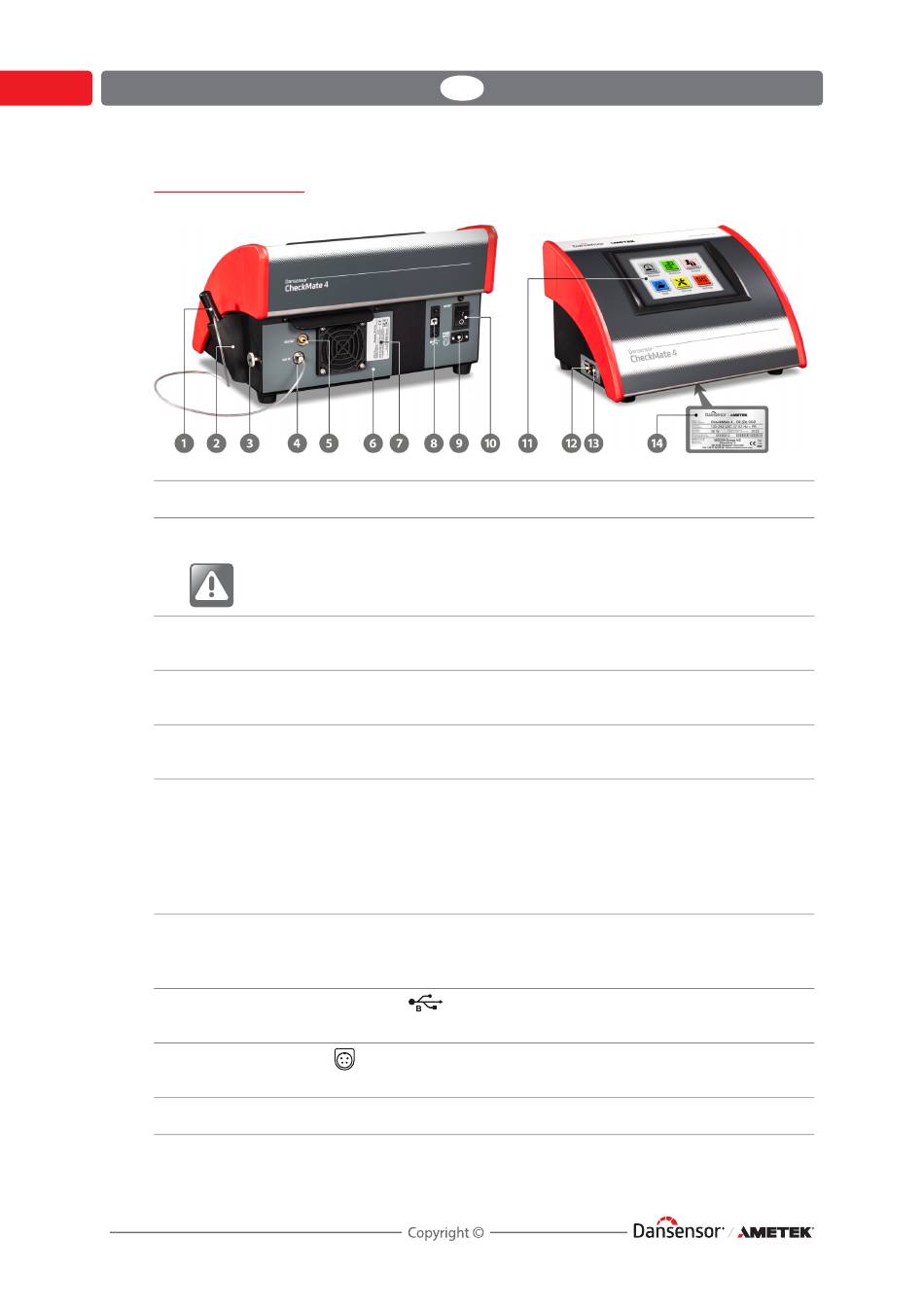

Vue d'ensemble
Tuyau de gaz d'échantillonnage avec aiguille
Support d'aiguille
Vis à doigt
La vis à doigt doit être desserrée afin de retirer le module de capteur
Connecteur « GAS IN »
Connecteur d'entrée pour le flexible du gaz d'échantillonnage
« GAS OUT »
Sortie d'échappement du gaz de mesure. La sortie est équipée d'un filtre antibruit.
Module de capteur
Le module de capteur contient les capteurs de gaz (capteur d'O
capteurs d'O
Le module de capteur peut être facilement retiré de l'appareil pour l'étalonnage et/ou le
remplacement.
Voir
Plaque signalétique du module de capteur
Contient des informations sur le module de capteur, telles que les types de capteurs et le
numéro de série du module.
Connecteur USB (2.0 - Type B)
À des fins de service uniquement.
« POWER SUPPLY »
Pour la connexion de l'alimentation fournie avec l'appareil.
Commutateur Marche/Arrêt
P/N 390735-B
08/2024
AVERTISSEMENT ! Pour des raisons de sécurité, l'aiguille
remise dans le support après toute mesure.
et CO
).
2
2
« Retrait du module de capteur » à la page 45
FR
pour plus de détails.
Dansensor
CheckMate 4
®
doit toujours être
de l'appareil.
.
uniquement ou
2
