3. Transport, stockage et emballage
3.1. Inspection de transport
Dès réception, veuillez contrôler le bon état de la livraison.
En cas de défauts, n'accepter la livraison qu'en émettant
des réserves. Faire les réclamations en tenant compte du
délai de réclamation.
3.2. Stockage
Ne stocker le régulateur de pression différentielle «Hyco-
con DTZ» que sous les conditions suivantes:
– Ne pas stocker en plein air mais au sec et hors poussière.
– Ne pas exposer à des fluides agressifs ou sources de
chaleur.
– Protéger contre le soleil et des chocs mécaniques.
– Température de stockage: -20°C à +55°C,
Humidité atmosphérique relative max.: 95 %
Attention:
– Protéger contre des forces extérieures (comme
chocs, coups, vibrations etc.)
– Des composants extérieurs comme poignées
manuelles, prises de pression, moteurs ne doivent
pas être utilisés pour la prise de forces extérieures,
par ex. comme point de raccordement pour outils
de levage etc.
– Des moyens de transport et le levage appropriés
doivent être utilisés.
4. Données techniques
4.1. Données techniques
Pression de service p
max.:
s
Pression différentielle max.:
Température de service max. t
Longueur du tuyau capillaire:
Dimension
DN
15
20
Valeur kvs 1,7
2,7
Aller
Réglage de la valeur
p
0
de consigne p
Retour

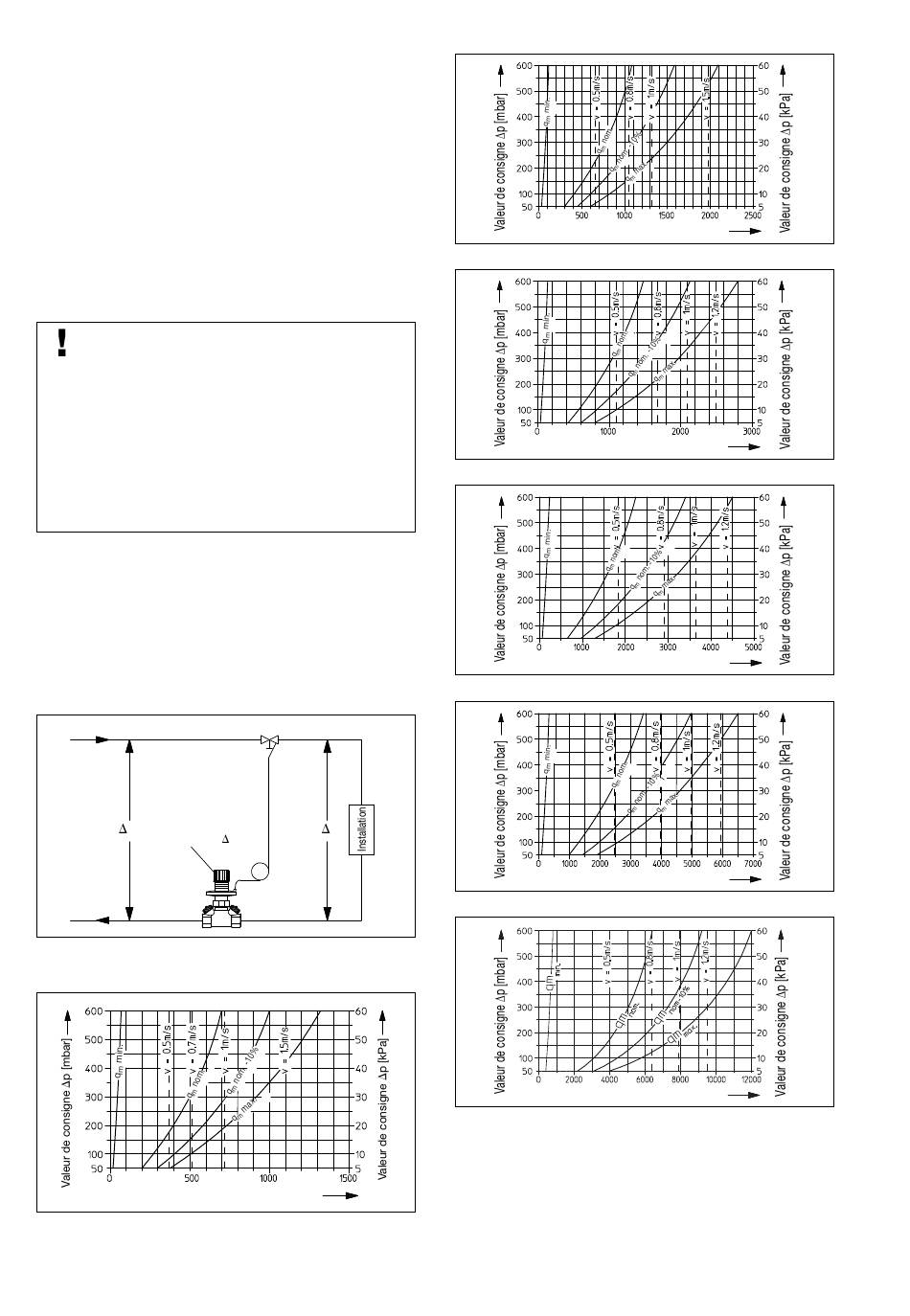

Illustr. 4.1 Exemple de montage sur le retour
DN 15: kvs = 1,7
10
16 bar (PN 16)
1,5 bar
: 120°C
s
1 m
25
32
40
50
3,6
6,8
10
23
p
Débit q m [kg/h]
DN 20: kvs = 2,7
DN 25: kvs = 3,6
DN 32: kvs = 6,8
DN 40: kvs = 10,0
DN 50: kvs = 23,0
La plage d'application recommandée est déterminée par
le débit minimum (q m min.) et le débit maximum (q m max.).
Le dimensionnement du régulateur peut se faire à l'aide
des diagrammes ci-dessus. Le régulateur adapté peut être
sélectionné en fonction du débit et de la pression différen-
tielle. Le débit maximum prévisible de l'installation ne doit
pas dépasser celui du régulateur (q m max.). Pour la courbe
q m nom., la pression différentielle de l'installation corres-
pond à la valeur de consigne réglée.
Débit qm [kg/h]
Débit qm [kg/h]
Débit qm [kg/h]
Débit qm [kg/h]
Débit qm [kg/h]
