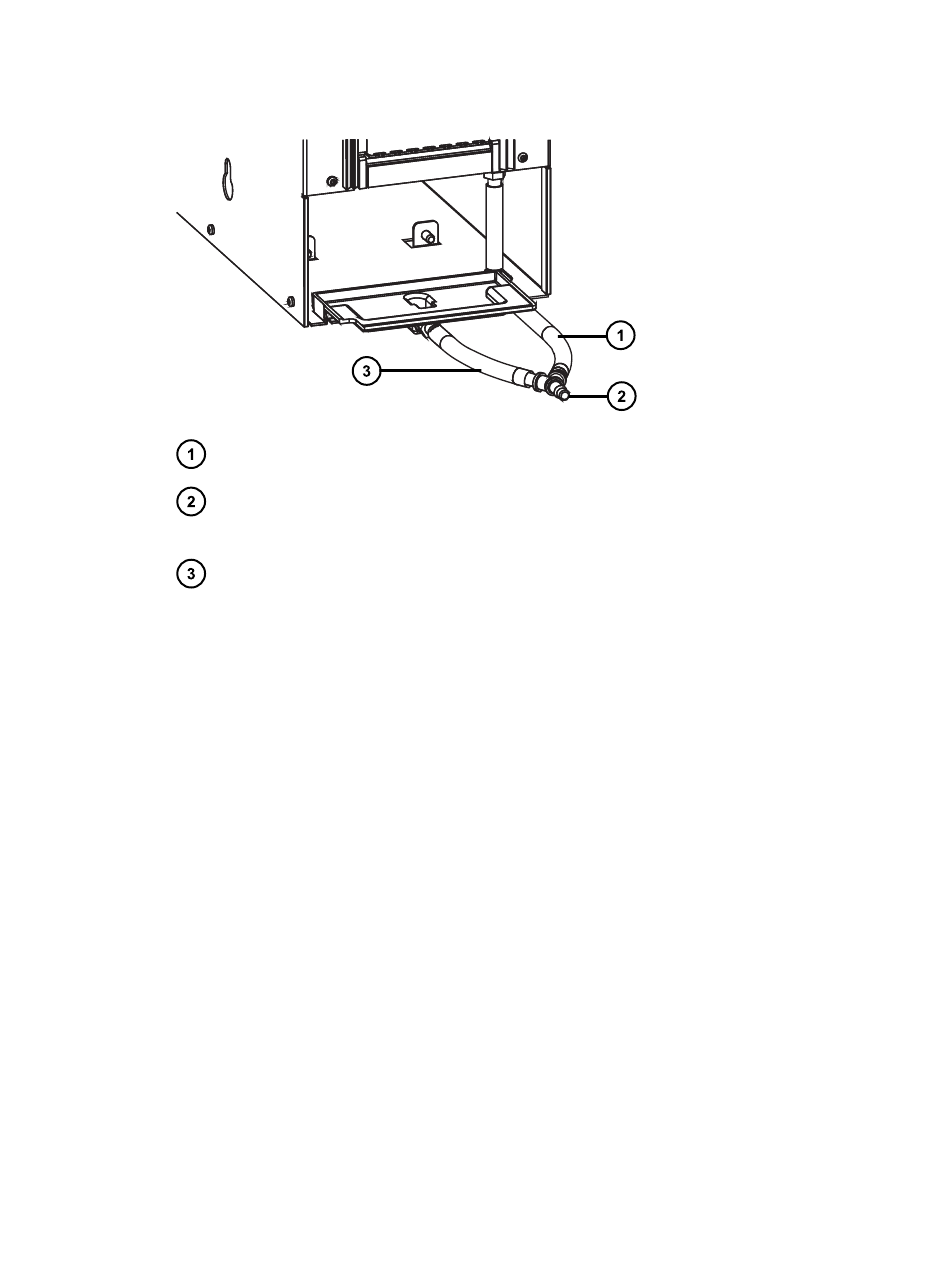

Figure 2–10 : Installation de l'évacuation d'un compartiment de colonnes
CHC 30 cm au moyen d'un connecteur en Y
Tubulure de la gouttière de condensation
Connecteur en Y destiné à regrouper les évacuations de la gouttière de
condensation et du bac récupérateur
Raccord d'évacuation du bac récupérateur
5.
Procédez comme suit pour brancher les tubulures d'évacuation de la gouttière de
condensation et du bac récupérateur au connecteur en Y.
a.
Coupez une longueur suffisante, entre 15 et 20 cm, de tubulure pour la gouttière de
condensation et raccordez-la entre le raccord cannelé de la gouttière de
condensation et l'un des raccords cannelés du connecteur en Y.
b.
Coupez une autre longueur suffisante, entre 15 et 20 cm, de tubulure et raccordez-la
entre le raccord cannelé du bac récupérateur et l'autre raccord cannelé du
connecteur en Y.
4 avril 2018, 715005060FR Rév. B
Page 25
