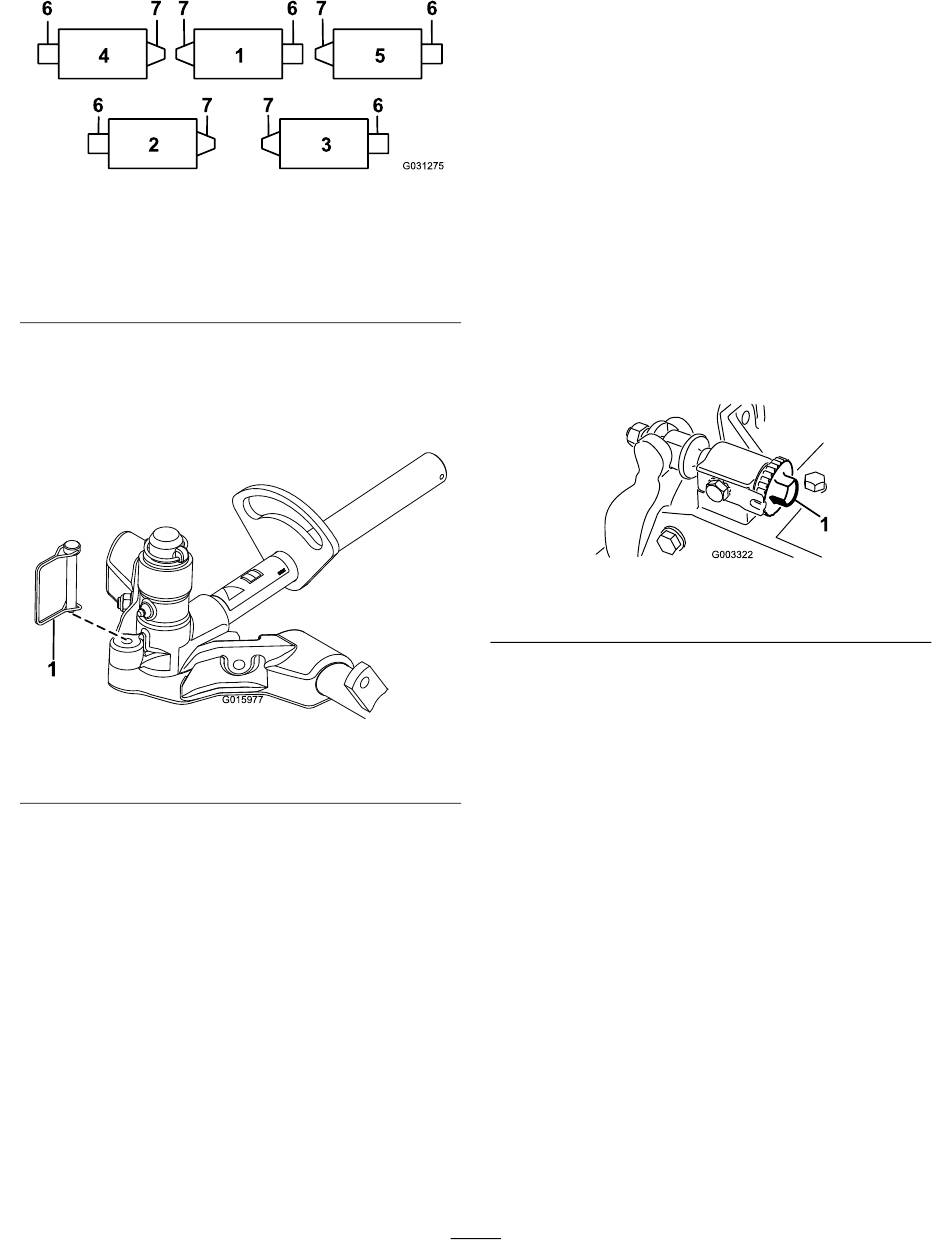

Unité de coupe dpa série edge de 69 cm à 8 et 11 lames et de 81 cm à 8 lames

Publicité

1. Unité de coupe nº 1
2. Unité de coupe nº 2
3. Unité de coupe nº 3
4. Unité de coupe nº 4
Blocage de la direction
Pour verrouiller (fixer) la direction sur les unités de
coupe, fixez la chape de pivot au bâti porteur avec la
goupille à fermoir
(Figure
1. Goupille à fermoir
Remarque:
Il est recommandé de bloquer la
direction pour tondre à flanc de pente.
Réglage contre-lame/cylindre
Utilisez cette procédure pour effectuer le réglage
contre-lame/cylindre et vérifier l'état du cylindre et
de la contre-lame ainsi que leur rapport. Lorsque
la procédure est terminée, contrôlez toujours les
performances de l'unité de coupe sur le terrain.
Vous devrez éventuellement effectuer des réglages
supplémentaires pour obtenir des performances de
coupe optimales.
Important:
Ne serrez pas excessivement
la contre-lame sur le cylindre au risque de
l'endommager.
Après avoir rodé les lames de l'unité de coupe ou
rectifié le cylindre, il pourra être nécessaire de
Figure 10
5. Unité de coupe nº 5
6. Moteur de cylindre
7. Masse
11).
Figure 11
tondre pendant quelques minutes, puis d'exécuter
cette procédure pour effectuer le réglage
contre-lame/cylindre, car ces deux éléments se
règlent l'un par rapport à l'autre.
Des réglages supplémentaires pourront être
nécessaires si l'herbe est extrêmement drue ou si
la hauteur de coupe est très basse.
Vous aurez besoin des outils suivants pour cette
g031275
procédure :
Cale (0,05 mm) (réf. 140-5531)
Papier de performance de coupe (réf. 125-5610)
1.
Placez l'unité de coupe sur une surface de
travail plane et horizontale.
2.
Tournez les vis de réglage de la barre d'appui
dans le sens antihoraire pour vérifier qu'elle ne
touche pas le cylindre
1. Vis de réglage de barre d'appui
3.
Basculez l'unité de coupe pour exposer la
contre-lame et le cylindre.
Important:
g015977
à l'arrière des vis de réglage de la barre
d'appui ne reposent pas sur la surface de
travail ; utilisez la béquille
9
(Figure
12).
Figure 12
Assurez-vous que les écrous
(Figure
g003322
13).
