Option Support Mural LINÉA
er
1
Définir la hauteur finie de votre poêle LINÉA (Attention au remplissage granulés)
ème
2
Définir la combinaison nécéssaire en terme de fixation (chevilles/vis/rondelles) et adaptée au support et à
la charge du poêle (150 kg avec le réservoir plein).
ième
3

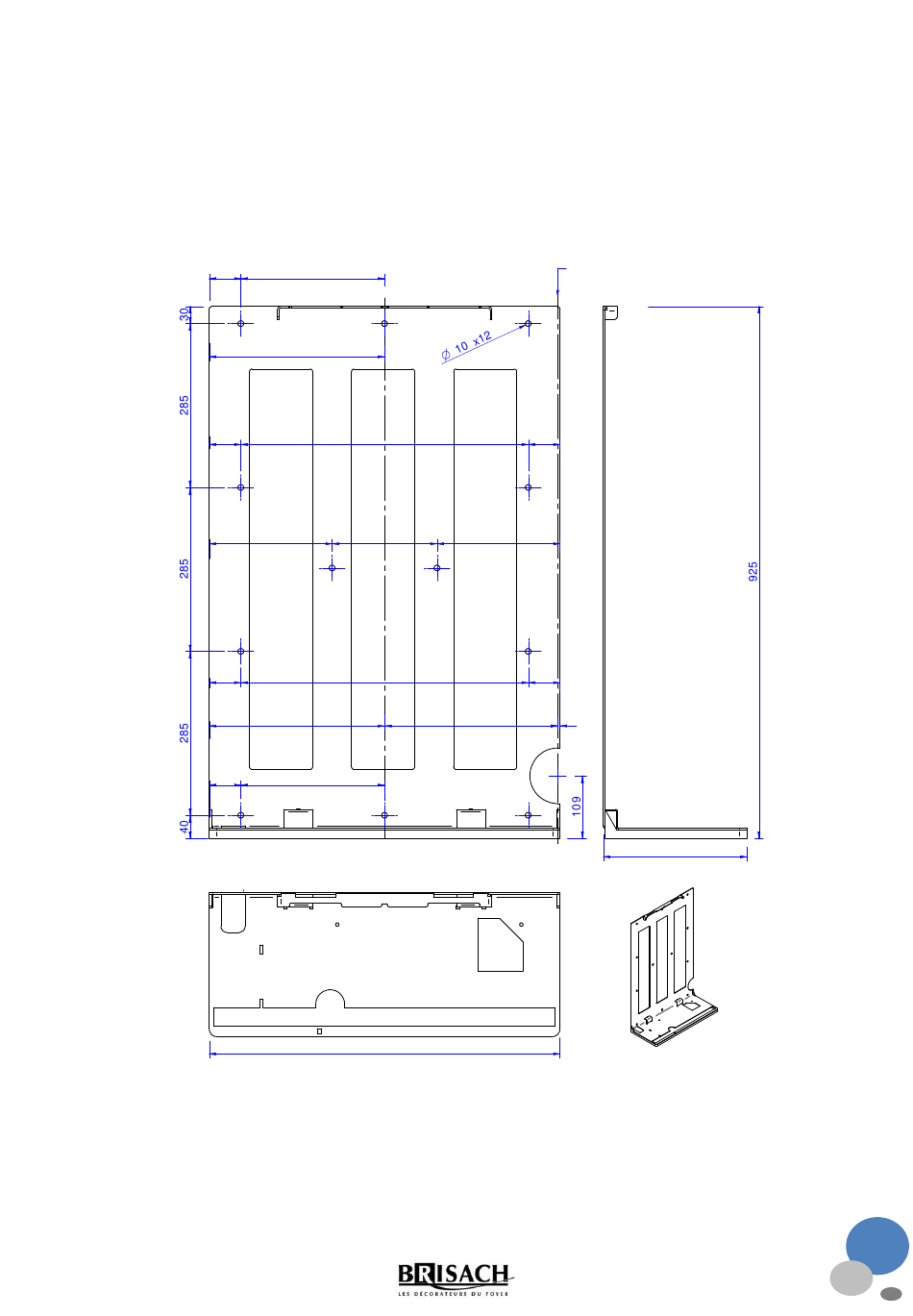

Réaliser les percements en vous guidant du plan ci-dessous. (Réservations Ø10 mm)
ième
4
Fixer le support de niveau et poser l'appareil en crochetant les fixations du poêle en partie haute dans les
logements appropriés du support mural.
55
55
213,8
55
55
250
305
500
182,5
500
305
250
610
NOT LINÉA F 15/1
Position axe du conduit
55
213,8
55
4
301
250
Ech: 1/5
Cotation en mm
