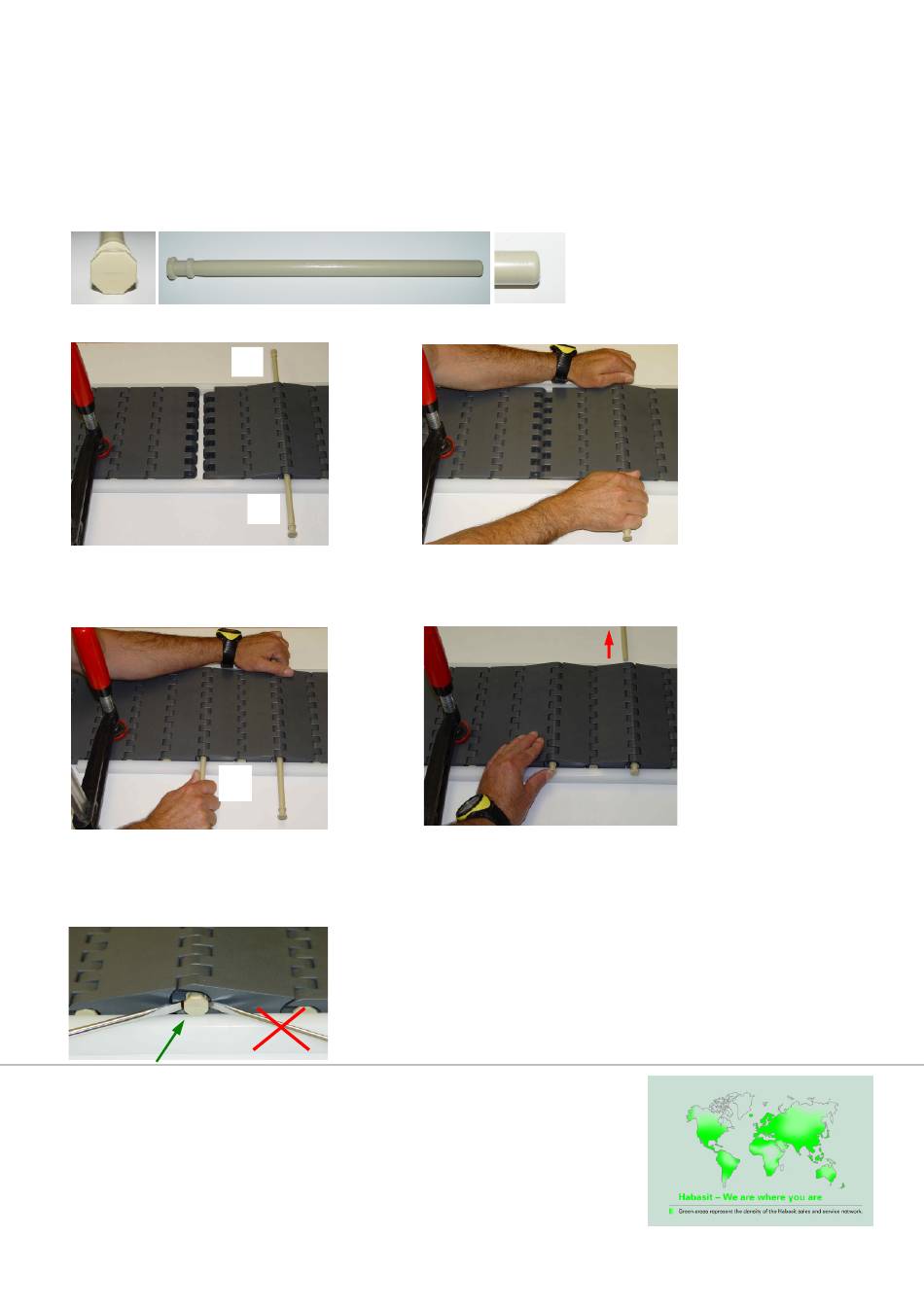

Installation des pivots (pivots de charnière clipsés) :
Le pivot en plastique Ø 10 mm (0,39") à tête octogonale doit avoir un bout biseauté. Les pivots en acier peuvent
avoir une tête arrondie ou une rainure usinée. Pour les bandes larges, il est possible d'utiliser deux pivots sur
chaque bord de la bande, ou parfois même deux pivots intercalés d'un pivot sans tête. Si la bande est livrée en
sections, assembler les sections en alternant l'orientation des têtes de pivot, c.-à-d. toutes les têtes de pivot pointant
vers la gauche sur une section puis vers la droite sur la section suivante.
1. Fixer la bande d'un côté et mettre en place
2 pivots dans une rangée (A, B). Pour une
insertion plus aisée, utiliser un pivot biseauté.
C
3. Assembler la bande à l'aide d'un troisième pivot
(C).
Retrait des pivots (pivots de charnière
clipsés) :
Responsabilité du fait des produits, considérations relatives à l'utilisation des produits
Si la préconisation et l'utilisation appropriées des produits Habasit ne sont pas recommandées par un spécialiste de vente
agréé par Habasit, la préconisation et l'utilisation des produits Habasit, y compris le domaine connexe de la sécurité des
produits, incombent au client.
Toutes les indications/informations sont des recommandations et sont considérées comme fiables, mais aucune publication
n'est faite, ni aucune garantie ou prestation de garantie de quelque nature que ce soit n'est donnée quant à son exactitude ou
son adéquation pour des applications particulières. Les données fournies sont basées sur les travaux effectués en laboratoire
avec un équipement pour des tests à petite échelle, dans des conditions standards, et ne sont pas nécessairement adaptées à
un usage industriel. Les connaissances et les expériences les plus récentes peuvent entraîner des changements et des
modifications dans un délai très court sans avis préalable.
ETANT DONNE QUE LES CONDITIONS D'UTILISATION ECHAPPENT AU CONTROLE DE HABASIT ET DE SES SOCIETES
FILIALES, NOUS NE POUVONS ASSUMER AUCUNE RESPONSABILITE CONCERNANT L'ADAPTATION ET
L'ADEQUATION AUX PROCESSUS DE FABRICATION DES PRODUITS ICI MENTIONNES. CELA S'APPLIQUE
EGALEMENT AUX RESULTATS DES PROCESSUS DE FABRICATION / AU RENDEMENT / AUX PRODUITS INDUSTRIELS
AINSI QU'AUX DEFAUTS, DOMMAGES, DOMMAGES INDIRECTS ET TOUTES CONSEQUENCES DE QUELQUES
NATURES QU'ELLES SOIENT.
Pub. Data 6001BRO.MOD-fr1107HQR
A
B
2. Tirer le bout de la bande au niveau des pivots.
4. Retirer le pivot A et enfoncer les pivots B et C.
S'assurer que la tête du pivot est bien encastrée.
Retrait des pivots avec un tournevis :
Placer le tournevis sur la tête du pivot du côté du renfoncement
(cf. flèche).
Ne pas utiliser de marteau.
La bande ne doit pas être sous tension.
