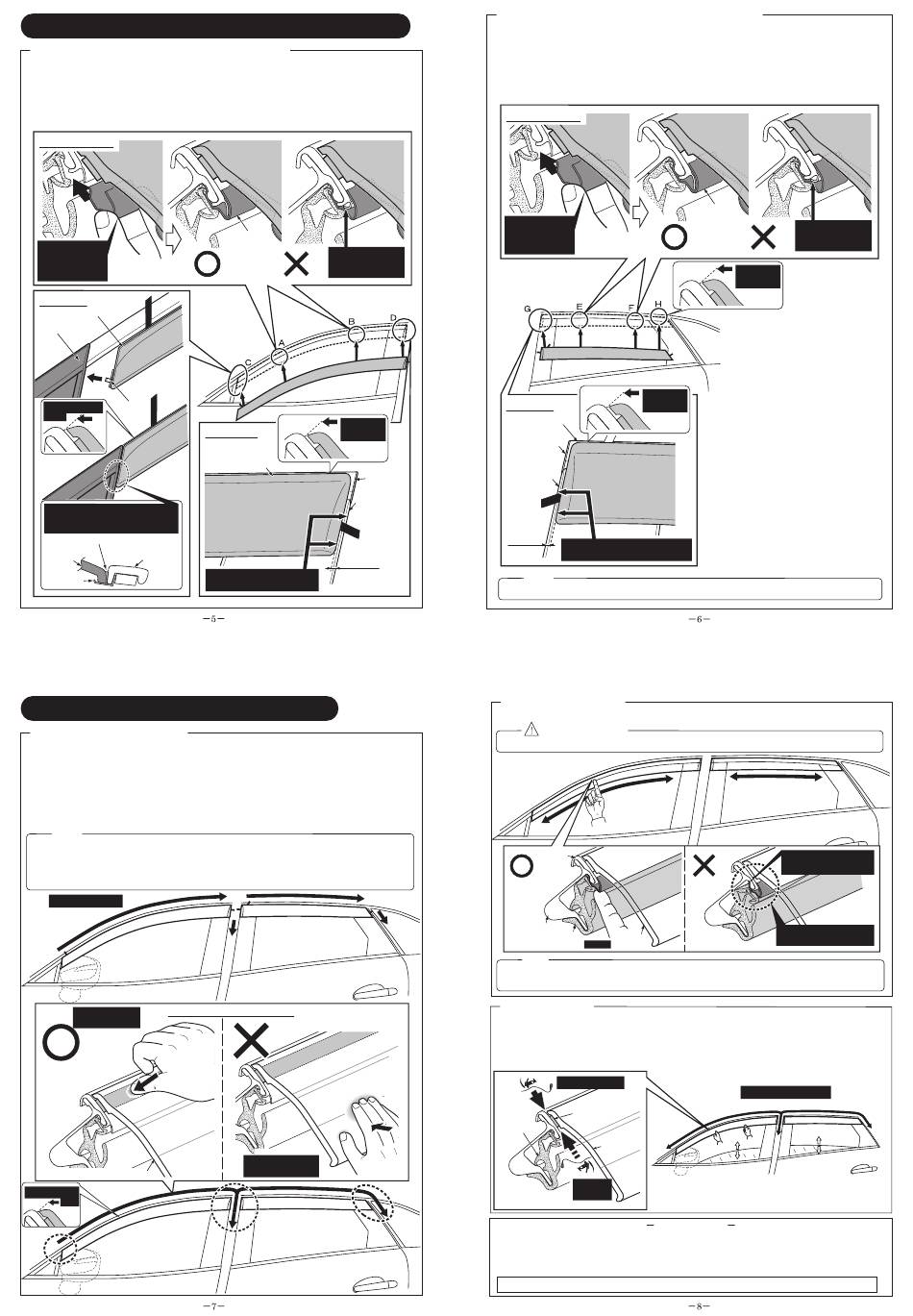

6. INSTALLATION TEMPORAIRE DU PARE-SOLEIL ACRYLIQUE
Installation temporaire du pare-soleil acrylique <Avant>
1. Tout en bloquant l'étrier avec les doigts, pousser l'étrier sur le bord du guide-vitre.
Puis fixer soigneusement 1'étrier de fixation dans le cadre de la vitre de la partie A puis de la partie B de manière à ce
que le bord du cadre de la vitre ne reste pas coincé dans l'étrier. (Ne pas les fixer temporairement pour le moment).
2. Insérer complètement l'étrier de la partie avant du pare-soleil acrylique (sur la partie C) dans la garniture de voile.
Aligner l'extrémité supérieure du pare-soleil acrylique avec l'extrémité arrière du cadre de la vitre.
3. Installer temporairement le pare-soleil acrylique (avant) avec sa partie supérieure (partie D) alignée avec
l'extrémité arrière du cadre de la vitre, et son extrémité arrière alignée 1,0 mm - 5,0 mm par rapport au
bord extérieur de la garniture du montant arrière.
Vue détaillée partie A, partie B
Tout en bloquant l'étrier avec
les doigts, pousser l'étrier sur le
bord du guide-vitre. Puis fixer
l'étrier de etrier dans le cadre
de la vitre.
Vue détaillée partie C
Pare-soleil acrylique
Garniture de voile
Etrier final
Aligner avec extrémité
arrière.
Insérer complètement l'étrier de la partie
avant du pare-soleil acrylique dans la
garniture de voile.
Joint
Garniture de voile
Pare-soleil acrylique
Etrier final
7. INSTALLATION DES PARE-SOLEIL ACRYLIQUES
Etrier des pare-soleil acryliques
• Avant de fixer les pare-soleil acryliques, effectuer le contrôle suivant dans l'ordre indiqué.
1. Les pare-soleil acryliques sont-ils correctement positionnés par rapport au cadre de la vitre et à la garniture
du montant arrière ?
2. Les étriers sont-ils correctement placés ?
3. Les pare-soleil acryliques gênent-ils l'ouverture ou la fermeture de la portière ?
* En cas de problème lors du contrôle ci-dessus, repositionner les pare-soleil acryliques.
• Si aucun problème n'est constaté lors du contrôle, aligner les parties supérieures des pare-soleil acryliques avec les
extrémités arrière des cadres des vitres, puis enlever les feuilles de protection des rubans adhésifs (décoller au préalable
une petite partie des extrémités des rubans) dans le sens des flèches, en faisant attention à ne pas les tordre. Appuyer
ensuite uniformément sur les pare-soleil acryliques pour les fixer complètement à la carrosse du véhicule.
N.B.
• Appuyer uniformément sur les para-soleil acryliques dans les endroits où les rubans adhésifs double face
sont fixés en appliquant une pression de 49N ou plus (jusqu'à ce que le véhicule se balance). Si la force
d'adhérence est insuffisante, il y aura du jeu et des infiltrations d'eau et on entendra le bruit du vent.
• Eviter de démonter puis de réinstaller un pare-soleil pour ne pas diminuer la force d'adhérence du
ruban adhésif double face.
Feuilles de protection.
Vue détaillée des points de pression
Presser le ruban
adhésif double face.
Para-soleil acrylique
Aligner avec extrémité
arrière.
Etrier
Le bord du cadre de la
vitre est coincé dans
l'étrier.
Aligner avec
Vue détaillée partie D
extrémité arrière.
Pare-soleil acrylique
Cadre de
la vitre
Garniture du
montant arrière
1,0 – 5,0 mm
Le bord arrière est aligné avec la position à
1,0 mm - 5,0 mm de le bord extérieur de la
garniture du montant arrière.
Le ruban adhésif double
face n'est pas pressé.
Installation temporaire du pare-soleil acrylique <Arrière>
1. Tout en bloquant l'étrier avec les doigts, pousser l'étrier sur le bord du guide-vitre.
Puis fixer soigneusement 1'étrier de etrier dans le cadre de la vitre de la partie E puis de la partie F de manière à ce
que le bord du cadre de la vitre ne reste pas coincé dans l'étrier. (Ne pas les fixer temporairement pour le moment).
2. Aligner l'extrémité supérieure de la partie arrière du pare-soleil acrylique (sur la partie G) avec l'extrémité arrière du cadre de
la vitre, puis aligner son extrémité inférieure avec l'espace de l'extrémité arrière (1,0 mm à 5,0 mm) de la partie avant du
pare-soleil acrylique.
3. Ajustez l'extrémité supérieure de la partie H de la visière acrylique (arrière) sur l'extrémité R de la moulure de cadre, vérifiez
que l'extrémité arrière ne dépasse pas de la garniture de montant C, et serrez provisoirement les parties G et H.
Vue détaillée partie E, partie F
Tout en bloquant l'étrier avec
les doigts, pousser l'étrier
sur le bord du guide-vitre.
Puis fixer l'étrier de etrier
dans le cadre de la vitre.
Aligner avec
Vue détaillée partie G
extrémité arrière.
Pare-soleil acrylique
Cadre de la vitre
Garniture du
montant arrière
1,0 – 5,0 mm
Le bord frontal est aligné avec l'espace de
l'extrémité arrière (1,0 mm à 5,0 mm) de la
partie avant du pare-soleil acrylique.
N.B.
• S'assurer que la partie avant, la partie arrière, la partie supérieure et la partie inférieure sont
uniformément fixés après l'installation temporaire.
Vérification du guide-vitre
1. Presser le guide-vitre avec le bout des doigts pour le faire adhérer aux étriers.
MISE EN GARDE
• Prendre soin de ne pas être blessé par les étriers lors de la vérification des pièces.
Cadre de la vitre
Ouvrant de porte
Guide-vitre
Para-soleil
Normal
acrylique
N.B.
• Toujours vérifier qu'il n'y a pas de problème dans le guide-vitre pour éviter tout dysfonctionnement et/ou
toute infiltration d'eau.
Après l'installation
1. Inspecter toutes les surfaces de pose d'en haut et d'en bas pour s'assurer qu'aucune partie du para-soleil
acrylique n'est soulevée.
2. Tirer légèrement les pare-soleil acryliques pour s'assurer qu'ils sont solidement fixés.
3. Vérifier que les bords du cadre de la vitre ne sont pas pris dans les étriers.
4. Vérifier que le guide-vitre n'est pas pincé et qu'il n'y pas de bruit lorsque l'on remonte ou baisse la vitre.
Regarder à l'intérieur.
Ruban adhésif
double face
Guide-vitre
Para-soleil
acrylique
Regarder à
l'intérieur.
Pour nos clients
1. Si les pare-soleil acryliques sont sales, les nettoyer délicatement avec un chiffon propre imbibé de détergent neutre.
(Ne pas utiliser de diluant, benzène, essence ou solvant organique. Leur utilisation peut déformer ou décolorer le
plastique.)
2. En lavant le véhicule avec des machines de lavage ou des nettoyeurs haute pression, éviter d'appliquer
une force excessive sur les pare-soleil acryliques pour ne pas les détacher de la carrosserie du véhicule.
Contactez le Concessionnaire Mazda le plus proche de chez vous si vous avez des questions concernant cet accessoire.
Etrier
Le bord du cadre de la
vitre est coincé dans
l'étrier.
Aligner avec
extrémité arrière.
Bien le mettre en place de
manière à ce qu'il n'y ait pas
de jeu.
Il n'est pas correctement positionné,
il y a un risque de pincement.
Vérifier toutes les surfaces.
