13

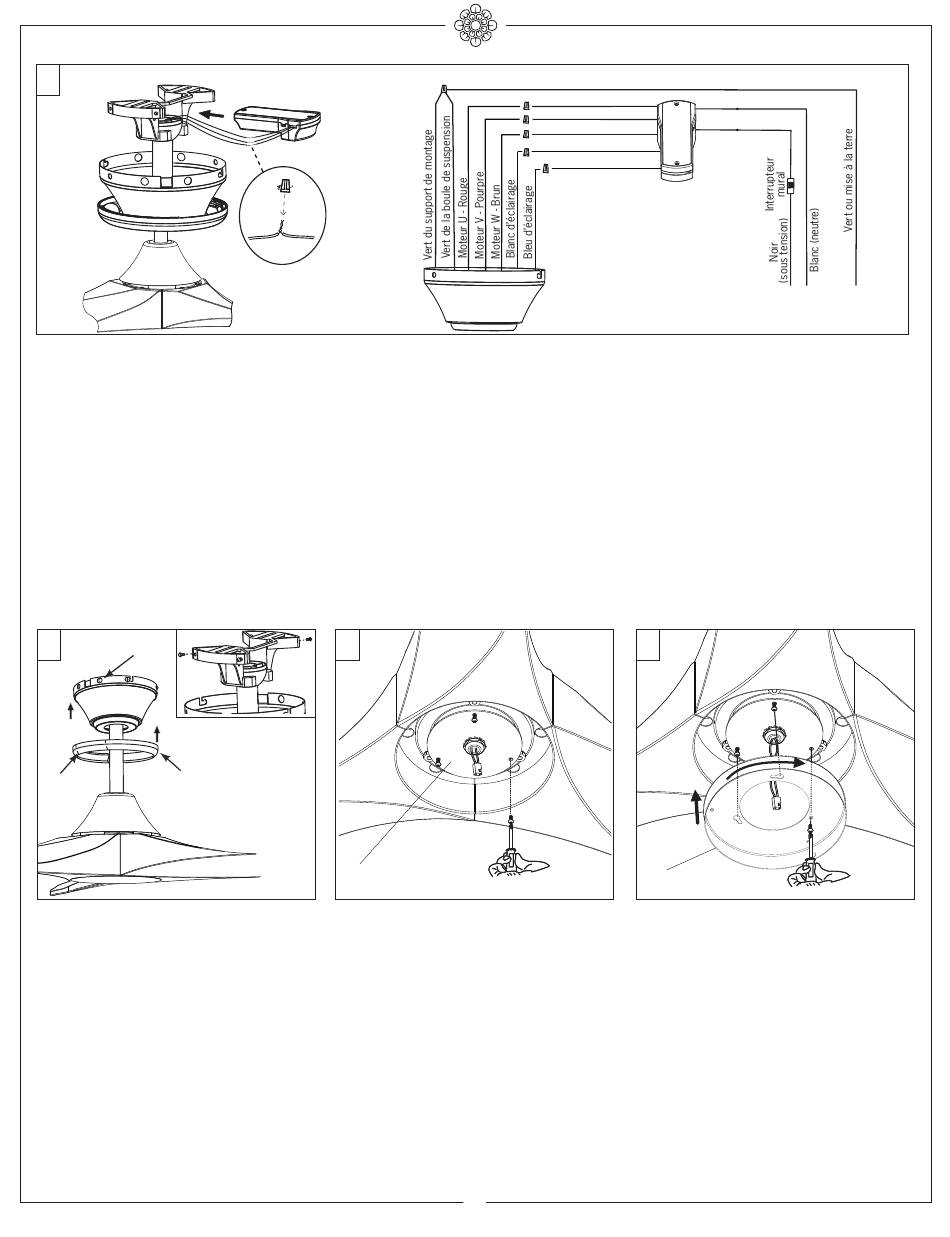

Effectuez les branchements de câblage en utilisant les connecteurs de fil fournis comme indiqués ci-dessus.
Rouge du ventilateur au rouge de la télécommande marquée Moteur U.
Pourpre du ventilateur au pourpres de la télécommande marquée Moteur V.
Brun du ventilateur au brun de la télécommande marquée Moteur W.
Blanc du ventilateur marqué « Pour éclairage » au blanc de la télécommande marqué « Pour l'éclairage ».
Bleu du ventilateur marqué « Pour éclairage » au bleu de la télécommande marqué « Pour l'éclairage ».
Blanc (neutre) de la maison au blanc de la télécommande marquée AC IN N.
Noir (sous tension) de la maison au noir de la télécommande marquée AC IN L.
Branchez tous les fils mis à la terre verts au fil mis à la terre de la maison.
Assurez-vous qu'aucun filament ne se trouve à l'extérieur des connecteurs de fils.
Insérez le récepteur de la télécommande dans le support de montage.
Après avoir établi les liaisons électriques, vous devez étaler les fils en mettant le conducteur mis à la masse et le conducteur de
mise à la terre de l'appareillage d'un côté du boîtier de sortie de courant et le conducteur non mis à la terre de l'autre côté de la
boîte de sortie de courant.
Mise en garde: L'installation doit se compléter avant d'utiliser le ventilateur.
14
Bosse
Boucle de
Rainure
la monture
Desserrez partiellement 2 vis de calage
situées sur le support de montage
correspondant aux orifices à fente situées sur
l'anneau supérieur de l'auvent. Enlevez les 2
autres vis de calage. Conservez les vis.
Levez l'auvent jusqu'au support de montage,
en alignant les vis desserrées situées sur le
support de montage avec les orifices à fente
situés sur l'auvent. Tournez l'auvent dans le
sens horaire pour son blocage. Réinstallez les
vis tout juste enlevées. Serrez fermement
toutes les vis.
Installez l'anneau de l'auvent sur l'auvent en
alignant les fossettes situées sur l'anneau de
l'auvent avec les bosses situées sur l'auvent.
Enclenchez l'anneau sur l'auvent.
© 2020 Monte Carlo Fan Collections
Télécommande
15
Armature du
moteur
Desserrez 2 vis préassemblées et
enlevez-en 1 de la plaque sur le moteur.
Conservez la vis pour une utilisation
ultérieure.
Au moteur U - Rouge
Au moteur V - Pourpre
Au moteur W - Brun
Au blanc d'éclairage
Au bleu d'éclairage
16
Placez le luminaire sur les fils et fixez-le
sur la plaque du moteur en alignant les
fentes de trous sur le luminaire avec les
vis préassemblées sur la plaque. Tournez
dans le sens horaire jusqu'à ce que
l'ensemble se verrouille en place.
Réinstalle la vis enlevée à l'étape 15.
Serrez bien toutes les vis.
5
Fil blanc CA IN N
Fil noir CA IN L
Télécommande
Alimentation 120 V
(alimentation électrique)
Plateau
d'éclairage
2/2020
