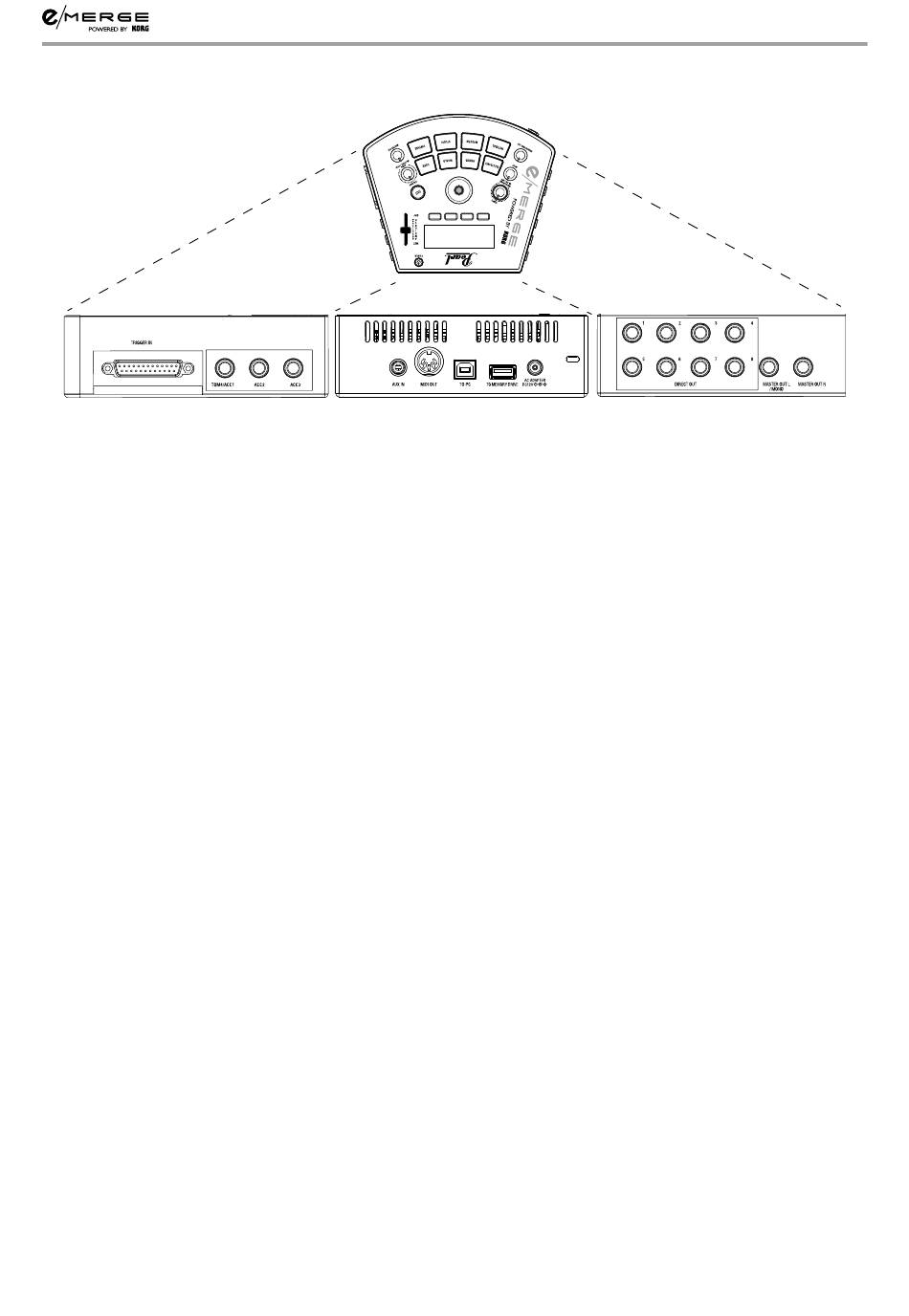

Panneau arrière et latéral
6
1. Jack AUX IN
Utilisez ces jacks pour raccorder un lecteur audio ou d'autres appareils externes de sortie audio.
2. Connecteur MIDI OUT
Utilisez-le pour vous raccorder à un générateur de son externe ou à un autre appareil MIDI (→
p.11 « Se connecter à un ordinateur ou à un appareil MIDI »).
3. Port TO PC (USB-B)
Raccordez le module à votre ordinateur avec un câble USB pour transmettre et recevoir de l'USB
MIDI et pour recevoir des données audio USB (→ p.11 « Raccorder à un ordinateur ou à un appar-
eil MIDI »).
4. Port TO MEMORY DRIVE (USB-A)
Raccordez une clé USB ici. Les fichiers WAV et les données de paramétrage peuvent être lues et
écrites sur la clé.
5. Jack CC 12V
Raccordez l'adaptateur CA inclus ici. Assurez-vous que l'alimentation électrique est correcte.
6. Connecteur TRIGGER IN
Fixez le câble épanoui fourni pour raccorder chaque pad.
7. Jacks ACC IN (TOM4/ACC1, ACC2, ACC3)
Raccordez un câble de branchement de écouteurs TRS de 6,3 mm pour ajouter plus de pads.
Remarque : Raccordez au TOM4/ACC1 pour ajouter plus de toms.
8. Jacks DIRECT OUT 1–8
Raccordez ces jacks à une table de mixage ou à un autre appareil pour envoyer le son de chaque
pad (module), pour faire sortir la bande-son d'une chanson, etc.
Remarque : Le son des jacks DIRECT OUT ne sera pas dirigé vers les jacks MASTER OUT.
9. Jacks MASTER OUT L/MONO, R
Raccordez ces jacks à un écran alimenté, un ampli stéréo ou une table de mixage. Si vous utilisez
une connexion mono, raccordez à la prise jack L/MONO.
7
1
2
3
4
5
- 7 -
Part Names and Functions
8
9
