4.4 Réducteur de levage
Le réducteur de levage comprend une transmission par engrenage cylindrique multi-étage. Le
lubrifiant pour le réducteur est une graisse semi-fluide. Lorsqu'il est utilisé conformément à la
classification par groupe d'exploitation du palan, il n'est pas nécessaire de changer le lubrifiant
du réducteur pendant la période d'exploitation fiable. Si le palan est utilisé dans des conditions
extrêmement froides, la graisse préinstallée doit être remplacée par une graisse de transmission
synthétique. Reportez-vous à la section « Lubrifiants » pour de plus amples instructions.
Dimension du tambour φ φ φ φ 303/355/406 mm

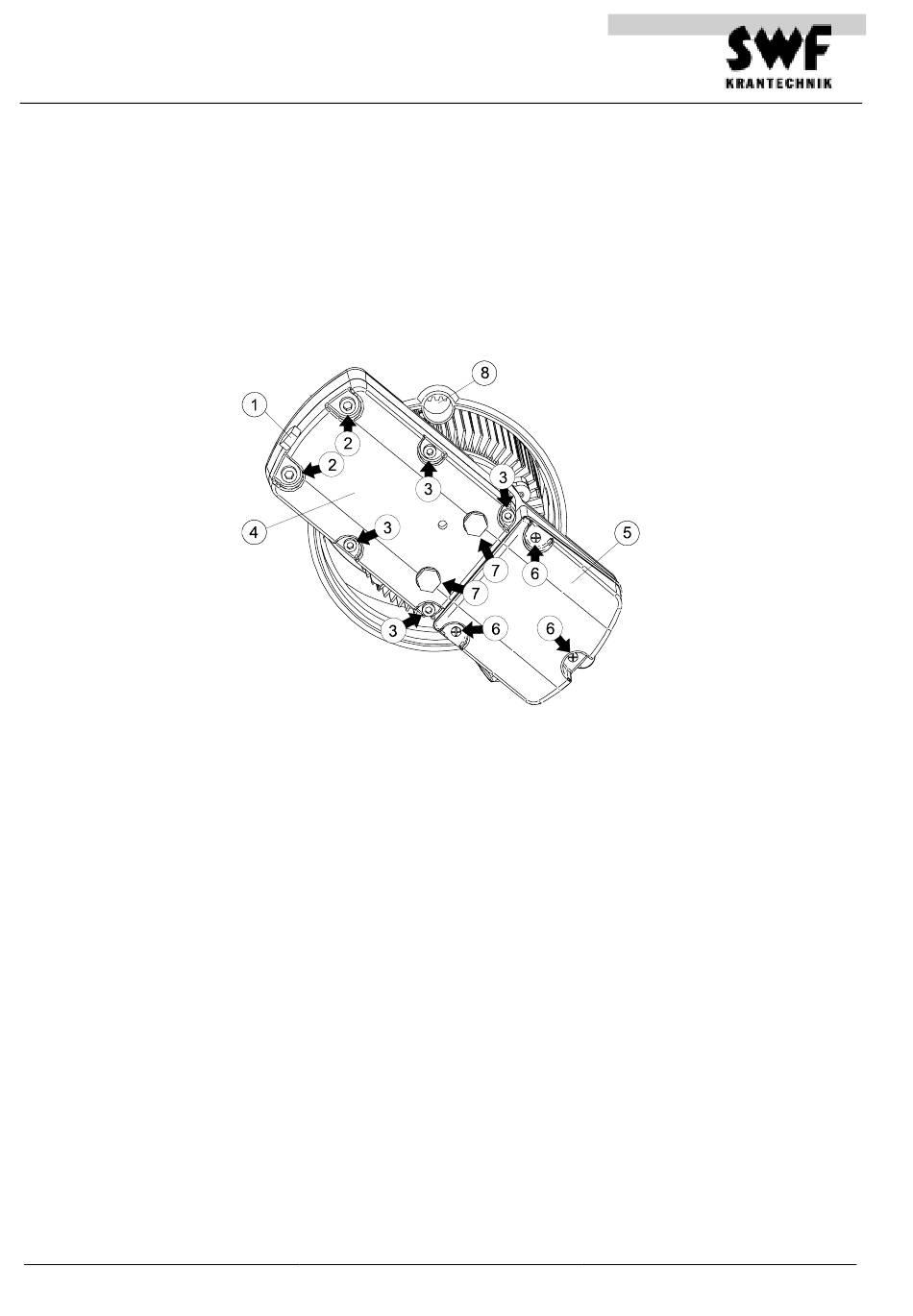

1. Reniflard
2. Vis de fixation du réducteur
3. Vis de fixation du couvercle du réducteur
4. Couvercle de réducteur
5. Couvercle de boîte de connexion
6. Vis de fixation du couvercle de la boîte de connexion
7. Niveau haut et niveau bas du lubrifiant
8. Trou d'inspection pour anneau
4.5 Moteur et frein de levage
Les palans standard sont équipés de moteurs à rotor en cage d'écureuil à deux vitesses conçus
et fabriqués spécialement pour les tâches de levage. Ces moteurs comportent un rotor
cylindrique et une isolation de classe F ; ils sont conformes à la norme de protection
IP54/DIN40050.
Le palan peut être équipé en option d'un variateur et de moteurs spéciaux. Il s'agit de moteurs à
rotor en cage d'écureuil à une vitesse dont les enroulements sont dotés d'une isolation
renforcée. De plus, ces moteurs sont équipés en standard d'un capteur de vitesse.
Le frein de levage est un frein de sécurité électromagnétique qui est fermé par ressort.
