Instructions de montage du système combiné indicateur de poids/imprimante
La balance de dialyse intégrée au sol Solace comprend le
d'imprimante modèle
855RMP. Les instructions suivantes concernent l'installation du
de poids/imprimante.
1.
Commencez par choisir un emplacement pour le
60 po (152 cm) au-dessus du sol. Cette dimension n'est pas critique et peut être modifiée pour convenir à
l'utilisateur de la balance. NOTE : L'emplacement doit avoir un espace minimum de 14,5 po (36,8 cm) entre
les montants.
2.
Utilisez le gabarit fourni ou le détail de la découpe (voir l'exemple ci-dessous) pour tracer l'ouverture à
découper et marquer l'emplacement des trous de fixation.

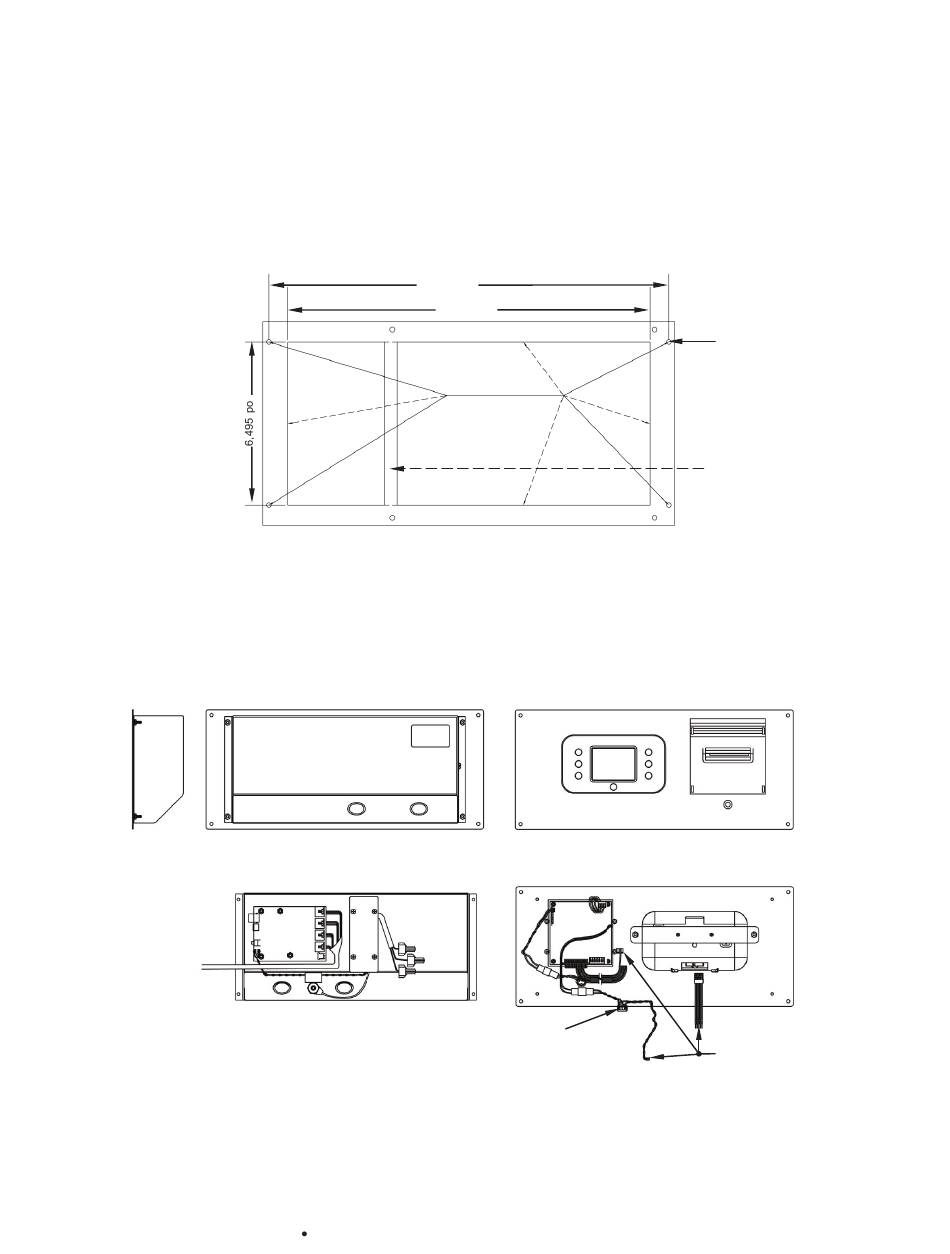

Détail de la découpe et du trou de montage pour 204FWMP et iconFWMP
3.
Une source d'alimentation en courant alternatif permanente
doit être connectée à l'alimentation interne conformément aux normes locales.
4.
La mise à la terre de l'indicateur de poids/imprimante est nécessaire et doit être effectuée conformément aux
normes locales.
5.
Desserrez le connecteur du cordon d'alimentation et retirez les écrous qui maintiennent le couvercle arrière.
Retirez le couvercle arrière en le faisant glisser.
Vue latérale
Vue intérieure du fond
Ce câble se
connecte à la plaque
de jonction (1914-
0009-0A) de la
balance au sol.
6.
Installez le câble indicateur de la balance dans l'autre connecteur de presse-étoupe, en attachant les fils
selon le diagramme d'interconnexion de la page suivante.
7.
Faites glisser l'ensemble dans l'ouverture et fixez-le à l'aide de quatre fixations n° 10 adaptées à la
conception du mur.
8.
Vérifiez l'étalonnage de l'indicateur de poids à l'aide de poids étalonnés d'au moins 250 livres. Si l'affichage
du poids n'est pas correct, reportez-vous à la section Configuration et calibrage
des instructions sur la procédure de calibrage.
16
3300-0298-0M Rev F Mode d'emploi du propriétaire de la balance de dialyse Solace
INSTALLATION, SUITE.
système combiné indicateur de poids numérique et
système combiné indicateur de poids/imprimante
16,000 po
14,500 po
Vue arrière
Il se connecte à
l'alimentation électrique
(6800-1059).
Connexions et disposition des indicateurs
système combiné indicateur
de 100 à 240 VAC 50/60 Hz
Vue de face
Vue arrière
(Couvercle et matériel de montage enlevés)
de ce manuel
à environ
Fixez à l'aide
defixations #10
à quatre endroits
Ne pas tenir compte
des 204FWMP et
iconFWMP
est nécessaire et
Ils se connectent à la
carte analogique
(3300-0001-2A).
pour obtenir
