Réglage des cartouches de limiteurs de pression (suite)
Valve 170G (Premières unités)
Pour éviter que les pinces ne serrent de trop ou
que la vitesse de translation ne soit trop lente, les
cartouches de limitation de pression doivent être et
rester correctement réglées. Pour plus d'informations
sur la pression de SERRAGE hydraulique, consulter la
plaque signalétique et l'étiquette sur la valve.
A
Installer un manomètre dans l'orifice de test CL
(serrage).
B
Desserrer le contre-écrou sur la cartouche du
limiteur de pression de serrage (OP–>CL). Régler
la cartouche du limiteur de pression vers l'intérieur
(sens horaire) ou l'extérieur (sens antihoraire) pour
diminuer la pression. Saisir une charge et vérifier
la pression indiquée sur le manomètre. Régler de
nouveau si nécessaire. Resserrer le contre-écrou.
Retirer le manomètre et le bouchon de l'orifice.
C
Desserrer le contre-écrou sur la cartouche du
limiteur de pression d'ouverture (CL–>OP).
Régler la cartouche du limiteur de pression
vers l'intérieur (sens horaire) ou l'extérieur (sens
antihoraire) pour diminuer la pression. Saisir une
charge et la relâcher. Si les bras ne s'ouvrent pas,
augmenter la pression. Resserrer le contre-écrou.
D
Saisir la charge la plus lourde. Soulever la
charge et la déplacer latéralement. Si la charge
ne se déplace pas latéralement, desserrer le
contre-écrou et tourner la vis de la cartouche
d'égalisation jusqu'à ce que la charge se déplace
latéralement. Resserrer le contre-écrou.
E
Desserrer le contre-écrou sur la cartouche du
limiteur de pression de déplacement latéral
gauche (SSR–>SSL). Régler la cartouche du
limiteur de pression vers l'intérieur (sens horaire)
ou l'extérieur (sens antihoraire) pour diminuer
la pression. Saisir la charge la plus lourde.
Soulever la charge et la déplacer latéralement
vers la gauche. Tourner la cartouche du limiteur
de pression vers l'extérieur (sens antihoraire)
jusqu'à ce que le déplacement latéral de la charge
s'arrête. Tourner vers l'intérieur (sens horaire)
par incréments d'un demi-tour jusqu'à ce que la
charge puisse totalement se déplacer latéralement
vers la gauche. Resserrer le contre-écrou.
B
F
7
Orifice de mesure de serrage
F
Desserrer le contre-écrou sur la cartouche du limiteur
de pression de déplacement latéral droite (SSL–>SSR).
Régler la cartouche du limiteur de pression vers
l'intérieur (sens horaire) ou l'extérieur (sens antihoraire)
pour diminuer la pression. Saisir la charge la plus
lourde. Soulever la charge et la déplacer latéralement
vers la droite. Tourner la cartouche du limiteur de
pression vers l'extérieur (sens antihoraire) jusqu'à
ce que le déplacement latéral de la charge s'arrête.
Tourner vers l'intérieur (sens horaire) par incréments
d'un demi-tour jusqu'à ce que la charge puisse
totalement se déplacer latéralement vers la droite.
Resserrer le contre-écrou.
G
Si le mouvement des bras est déséquilibré ou s'ils
sont à l'arrêt pendant le serrage, desserrer le contre-
écrou de la vanne de réglage d'équilibrage. Régler la
cartouche du limiteur de pression vers l'intérieur (sens
horaire) ou l'extérieur (sens antihoraire) pour diminuer
la pression. Saisir la charge la plus lourde. Soulever la
charge et la déplacer latéralement. Augmenter (sens
horaire) pour un mouvement imprécis des bras ou
diminuer (sens antihoraire) pour arrêter le mouvement
des bras. Resserrer le contre-écrou.
D

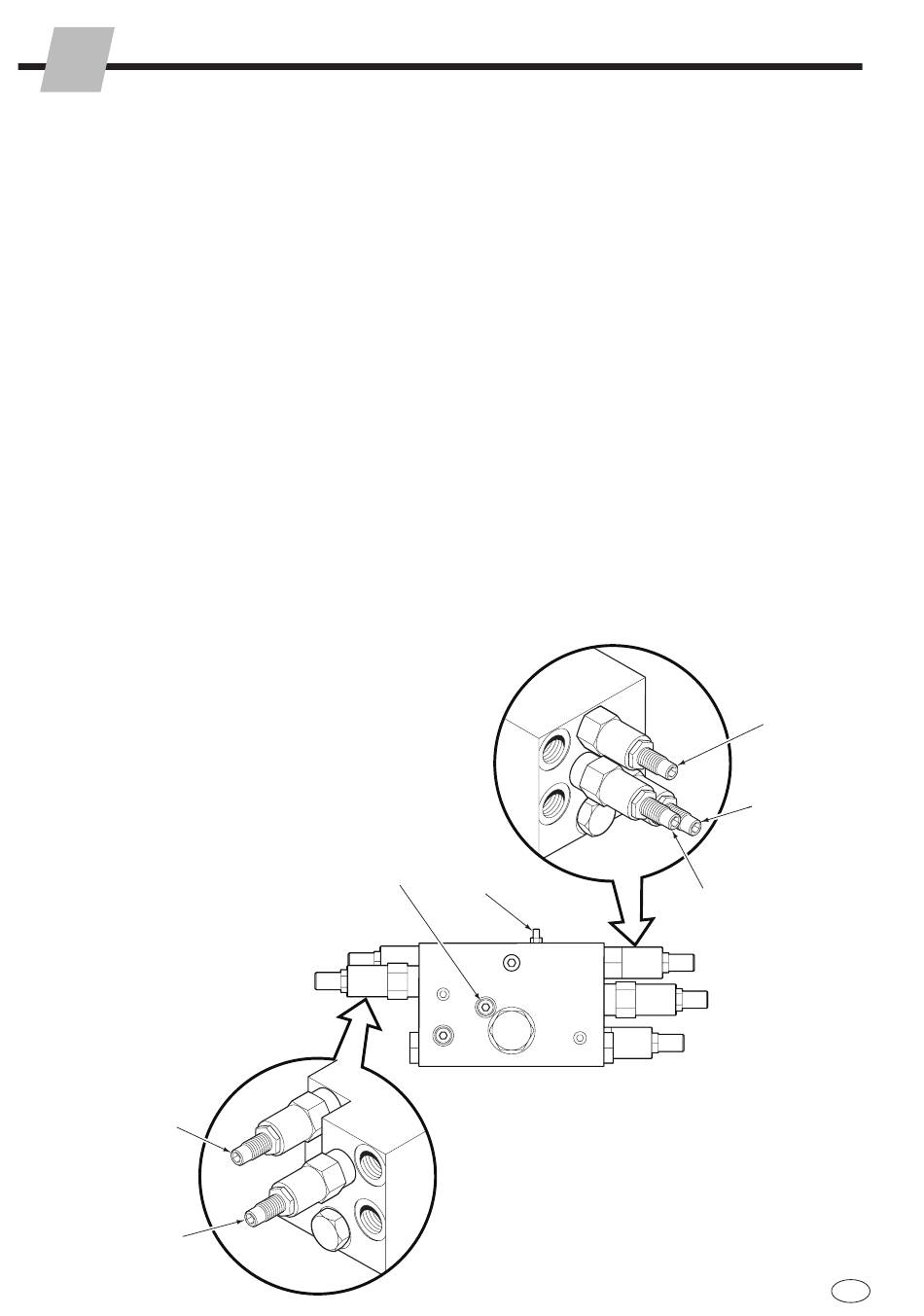

CL4366.eps
C
G
E
6526543-R2 FR
