ATOMSTACK IKIER C1 Manuel D'utilisation page 70

4. Подготовка (установка и отладка)
4.1 Поместите картон размером 100 мм*100 мм ровно в рабочую зону гравировального станка, зафиксируйте фокус, а затем
верните лазер в исходное положение станка, чтобы выгравировать узор размером 400*400 мм.

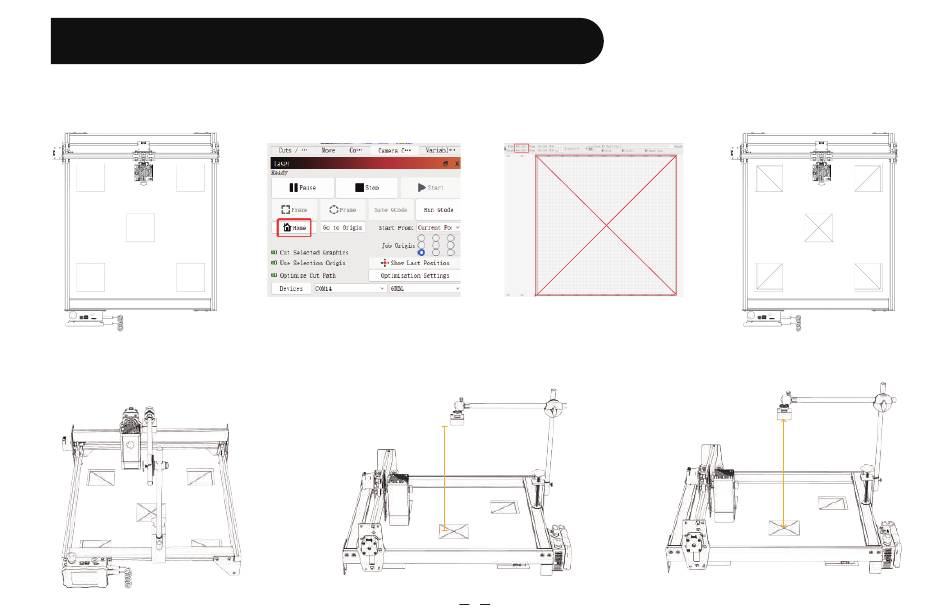

4.2 Закрепите собранную камеру на машине (Рис. 1), обратите внимание, чтобы положение машины и бумаги оставалось
неизменным; отрегулируйте положение камеры так, чтобы расстояние между рабочей плоскостью и объективом камеры
составляло 420 мм (Рис. 2), и чтобы центр объектива камеры максимально совпадал с положением креста (Рис. 3).
Изображение 1
400*400
420mm
Изображение 2
4
Изображение 3
