Afficheur n°2
SPL DISPLAY - 2
Sortie "ALARM1 / ALARM2" pour
relier des appareils extérieurs
(un spot par exemple)
VISU 3 LEDS
6 fils x 0,22²
CONSOLE
q LE CABLAGE.
1°)
Enlevez le cache connecteurs à l'arrière de l'appareil.
2°)
Câblez la sortie de la table de mixage sur les embases XLR 3 points femelles B et C. L'entrée du SPL-ONE est symétrique
respectez le point chaud et le point froid.
Fiche XLR 3 pts
2
femelle
Fiche XLR 3 pts
femelle
Pour raccorder une table de mixage asymétrique, utilisez un transformateur symétriseur à proximité de celle-ci. Si vous n'avez
pas de transformateur symétriseur, alors relier le point froid (-) à la masse ( ) sur l'entrée du SPL.
3°)
Câblez l'entrée du ou des amplificateurs sur les embases XLR 3 points mâles D et E. La sortie du SPL-ONE est symétrique,
respectez le point chaud et le point froid.
Fiche XLR 3 pts fem
à relier sur D
(SPL-ONE)
Fiche XLR 3 pts Fem
à relier sur E
(SPL-ONE)
Pour raccorder un amplificateur asymétrique, utilisez un transformateur désymétriseur à proximité de celui-ci. Si vous n'avez
pas de transformateur désymétriseur, alors relier le point froid (-) à la masse ( ) sur la sortie du SPL.
AUDIOPOLE

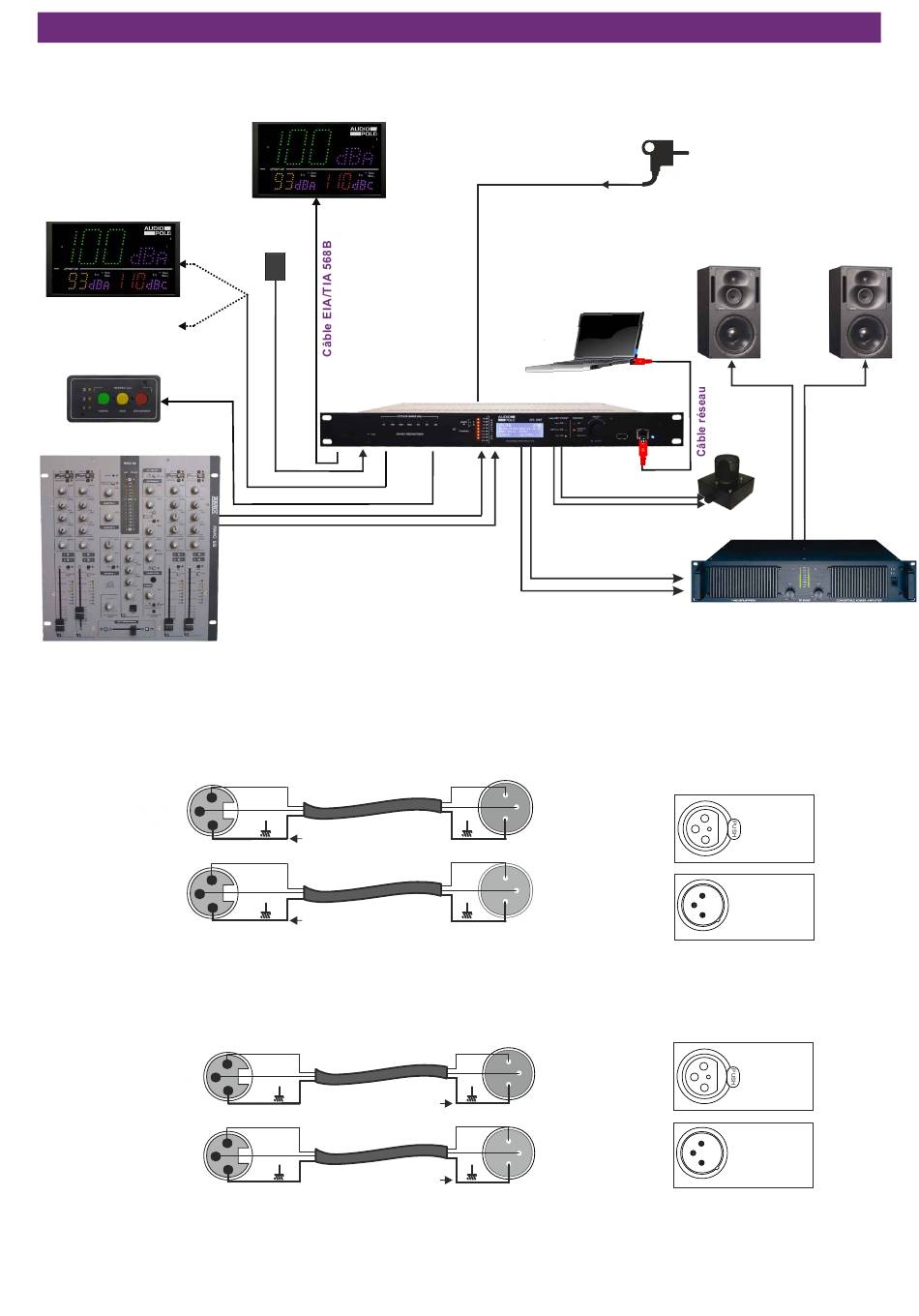

LE CABLAGE DU SPL-ONE
Afficheur n°1
SPL DISPLAY - 2
Boîtier
alimentation
afficheurs
ou
Câble
2 paires blindées
Gauche / Droite
+
1paire blindée
2
-
3
1
(tresse)
+
1paire blindée
2
-
3
1
(tresse)
+
1paire blindée
2
-
3
1
+
1paire blindée
2
3
-
1
Câble 3 x 1,5²
SPL-ONE
2 paires blindées
2 paires blindées
Gauche / Droite
+
Fiche XLR mâle
2
-
à relier sur B
3
1
(SPL-ONE)
+
Fiche XLR mâle
2
-
à relier sur C
3
1
(SPL-ONE)
X
+
2
-
Fiche XLR 3 pts
3
mâle
1
(tresse)
+
2
-
Fiche XLR 3 pts
3
mâle
1
(tresse)
X
8
Alimentation électrique
sécurisée
PC
RJ45
RJ45
SPL-CAP
Exemple de câblage des XLR
XLR 3 pts Femelle
2
1: Masse châssis
3
2: Pt chaud
1
3: Pt froid
XLR 3 pts Mâle
1
1: Masse châssis
3
2: Pt chaud
2
3: Pt froid
Exemple de câblage des XLR
XLR 3 pts Femelle
2
1: Masse châssis
3
2: Pt chaud
1
3: Pt froid
XLR 3 pts Mâle
1
1: Masse châssis
3
2: Pt chaud
2
3: Pt froid
AMPLI
SPL ONE
