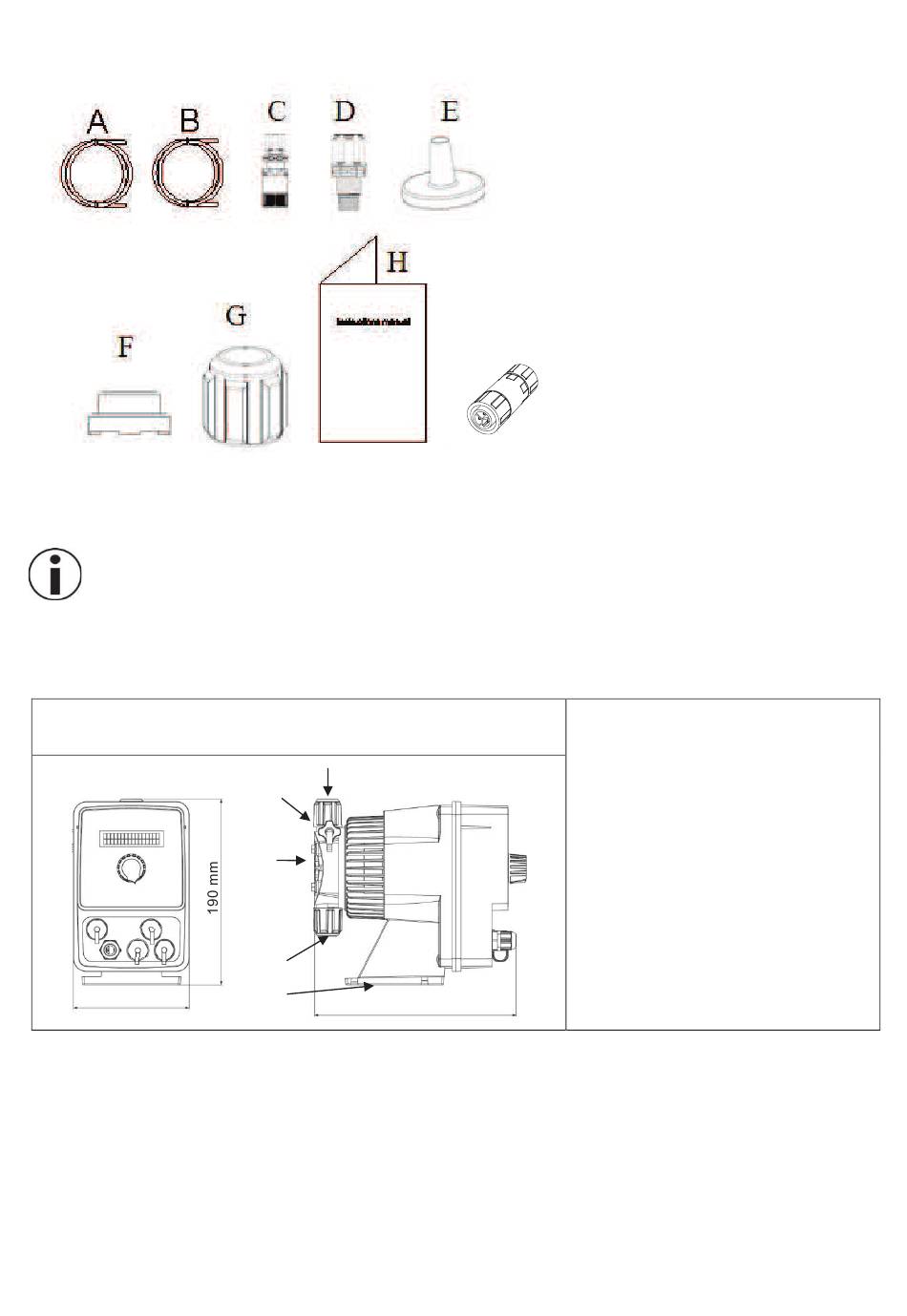

1. Contenu de l'emballage
2. Introduction
VERIFIER SUR LES DONNEES DE LA PLAQUE LES CARACTERISTIQUES HYDRAULIQUES DE
LA POMPE
La pompe doseuse, avec un poids d'environ 2,5 kg, est composée d'une partie de commande
(qui loge l'électronique et l'aimant) et d'une partie hydraulique (toujours en contact avec le
liquide à doser).
Vérifier les principales caractéristiques de votre pompe sur
les données indiquées sur la plaque
116 mm
Il est garanti que la partie du doseur peut être compatible avec les produits chimiques les plus
courants. En considérant les différents produits chimiques sur le marché, on recommande de
vérifier la compatibilité chimique entre le produit et les matériaux en contact.
EM00136526
3
2
1
4
5
213,5 mm
rev. 1.0
A. Tuyau opaque pour le
raccordement de la sortie de la
pompe au point d'injection
B. Tuyau transparent pour le
raccordement de l'aspiration et
la vanne d'amorçage manuelle
C. Filtre de fond
D. Vanne d'injection
E. Support de tuyau
F. Presse-étoupe
I
G. Bague
H. Manuel d'instructions
I.
Connecteur mâle (4)
1. Corps de pompe
2. Vanne d'amorçage manuelle
3. Raccord de refoulement
4. Raccord d'aspiration
5. Support de montage
FR
1
