Vérifier l'absence de tension dans l'armoire électrique afin toute installation du boîtier.
S'assurer que la zone d'intervention est accessible, propre et que les différents équipements aux
alentours sont à l'arrêt.
La longueur maximale recommandée par HASLER Group du câble du microphone est de 200 m.
Positionner le boitier et le microphone en fonction de cette contrainte.
5.2.1.
Installation du boîtier
Les boîtiers électroniques de la SOUND2 peuvent être installés :
− Dans une armoire électrique,
− Près du broyeur (Retirer la pince de montage du rail DIN).
Cas d'une installation dans une armoire électrique
1. Ouvrir l'armoire.
2. Positionner le boîtier dans un endroit permettant son implantation en fonction de ses dimensions.
3. L'installer dans l'armoire au moyen des rails DIN.
Cas d'une installation près du broyeur
1. Retirer la pince de montage du rail DIN.
2. Placer le boîtier sur la paroi/poutre sélectionnée. Marquer les emplacements des trous de perçage sur la
paroi/poutre.
3. Retirer le boitier et effectuer les perçages.
4. Placer le boitier sur la paroi/poutre et la fixer.
Installation
Éd. a – Notice Originale
'
ÉQUIPEMENT

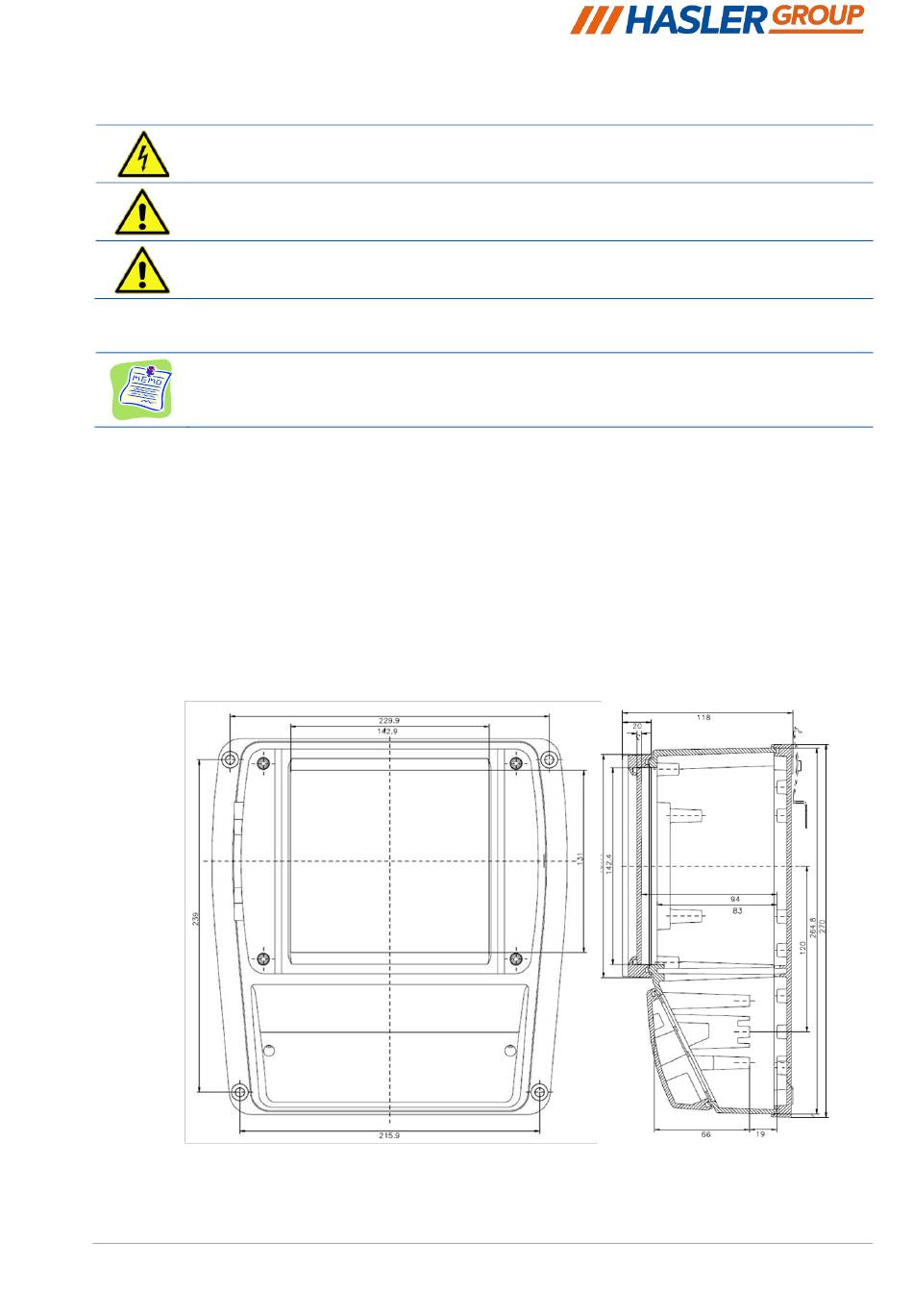

Figure 9 : Encombrement et système de fixation du boîtier
05/01/2024
Page 25 / 64
Réf. Doc. : SOUND2.940.001
