5.

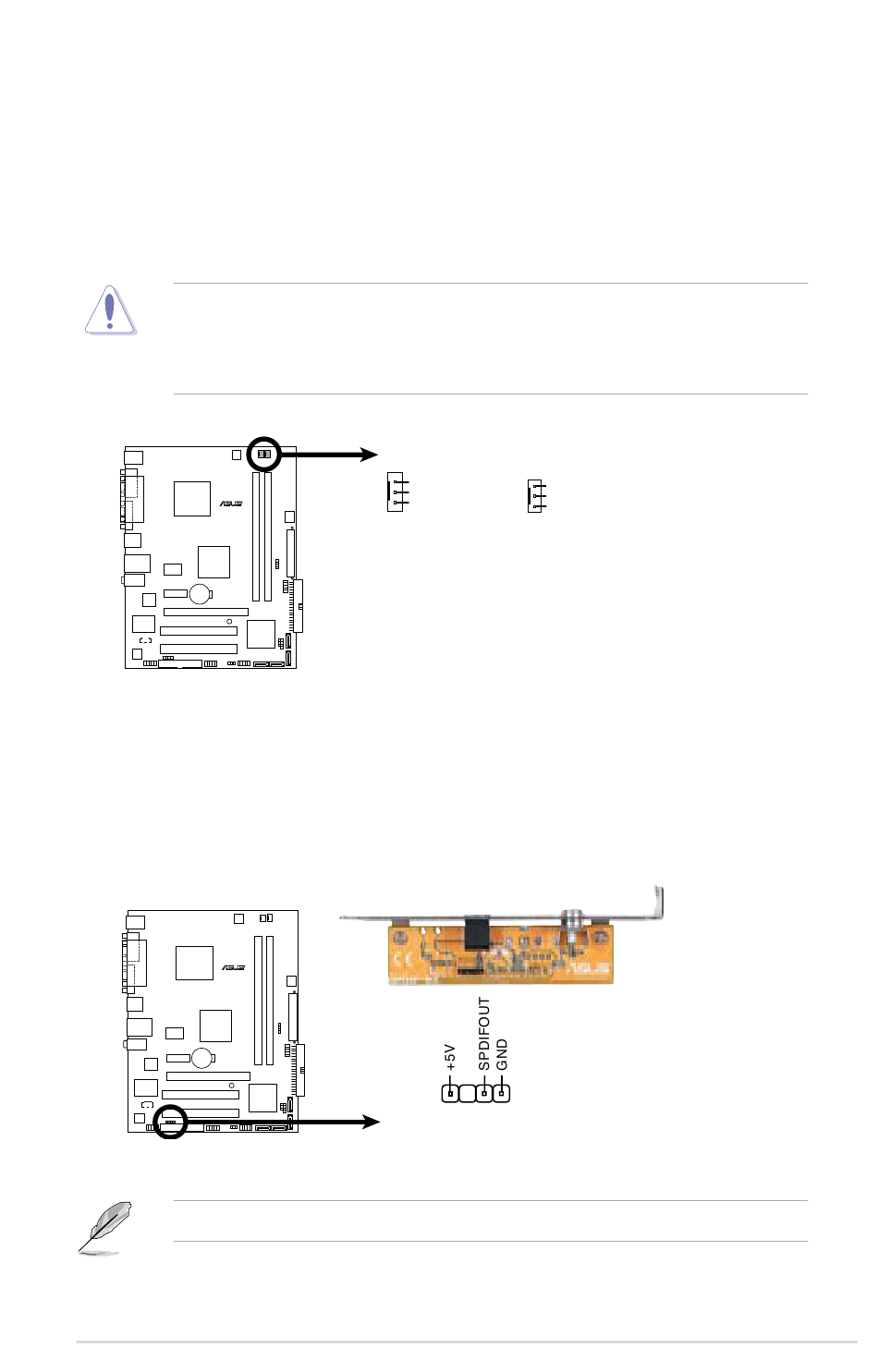

Connecteurs de ventilation CPU et châssis
(3-pin CPU_FAN, 3-pin CHA_FAN)
Les connecteurs ventilateurs supportent des ventilateurs de 1A~2.2A (26.4W
max.) à +12V. Connectez les câbles des ventilateurs à ces connecteurs sur la
carte mère, en vous assurant que le fil noir de chaque câble corresponde à la
broche de terre de chaque connecteur.
N'oubliez pas de connecter les câbles des ventilateurs aux connecteurs de
ventilation de la carte mère. Une trop faible circulation d'air dans le système
pourrait endommager les composants de la carte mère. Ces connecteurs ne
sont pas des jumpers ! N'Y PLACEZ PAS de capuchons de jumpers !
R
I220GC
I220GC Fan Connectors
Connecteurs de ventilation de la I220GC
6.
Connecteur audio numérique (4-1 pin SPDIF_OUT)
Ce connecteur est réservé au module audio S/PDIF audio et offrant une sortie
son avec une qualité numérique. Connectez une extrémité du câble S/PDIF à
ce connecteur et l'autre extrémité au module S/PDIF.
I220GC
I220GC Digital Audio Connector
Connecteur audio numérique de la I220GC
Le module S/PDIF out est vendu séparément.
ASUS I220GC
CPU_FAN
R
CHA_FAN
GND
GND
+12V
+12V
CPU FAN IN
Rotation
SPDIF_OUT
1-23
