Système de réseau de climatiseurs
Régulateur à entrées analogiques

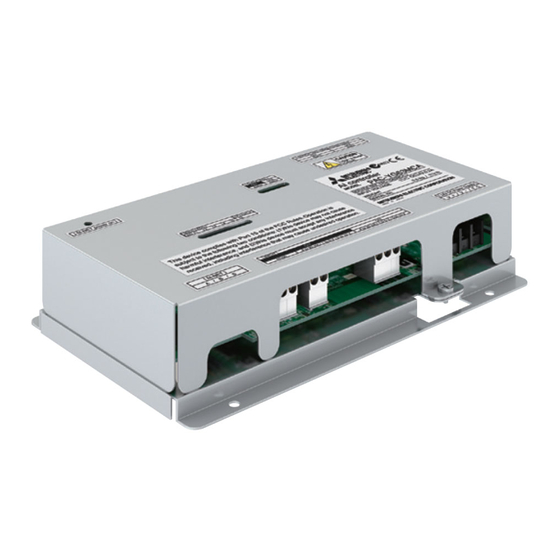

PAC-YG63MCA
Manuel d'installation / d'utilisation
Avant d'utiliser le régulateur à entrées analogiques, veuillez lire attentivement ce manuel d'installation / d'utilisation afin de vous assurer d'une
utilisation correcte. Veuillez conserver ce manuel d'installation / d'utilisation pour toute consultation ultérieure.
Table des matières
. Consignes de sécurité ..................................................... 2
2. Fonctionnalités de l'appareil ............................................ 2
3. Vérification des pièces ..................................................... 3
4. Caractéristiques techniques ............................................ 3
4-. Caractéristiques techniques du produit .................. 3
4-2. Vue extérieure .......................................................... 3
5. Exemple de configuration du système............................. 4
6. Méthode d'installation ..................................................... 4
6-. Eléments nécessaires .............................................. 4
6-2. Procédure d'installation ........................................... 5
7. Méthode de câblage ........................................................ 6
7-. Désignation des pièces ........................................... 6
et de la ligne de transmission M-NET ..................... 7
7-3. Raccordement des sondes...................................... 7
() Entrée Pt00 de la voie ................................... 7
(2) Entrée analogique de la Voie (Voie 2) .............. 8
limites hautes et basses (Contact sec) ................... 8
8. Procédure de paramétrage initial ..................................... 9
9. Liste des interrupteurs ...................................................
0. Contenu de l'affichage ................................................... 2
0-. Liste des éléments affichés .................................. 2
0-2. Affichage des codes défauts ................................ 2
. Procédure de test .......................................................... 3
Page
Publicité
Table des Matières
Manuels Connexes pour Mitsubishi Electric PAC-YG63MCA
Sommaire des Matières pour Mitsubishi Electric PAC-YG63MCA
-
Page 1: Table Des Matières
Système de réseau de climatiseurs Régulateur à entrées analogiques PAC-YG63MCA Manuel d’installation / d’utilisation Table des matières Page . Consignes de sécurité ............. 2 2. Fonctionnalités de l’appareil ..........2 3. Vérification des pièces ............. 3 4. Caractéristiques techniques ..........3 4-. -
Page 2: Consignes De Sécurité
Consignes de sécurité • Avant d’utiliser l’appareil, veuillez lire attentivement les consignes de sécurité suivantes et respecter les consignes d’utilisation. • Les symboles suivants permettent de classifier les risques et les niveaux de danger induits par toute erreur de manipulation. Une erreur de manipulation potentiellement fatale ou pouvant occasionner une blessure grave, etc. -
Page 3: Caractéristiques Techniques
Consignes de sécurité • Veuillez vérifier que la boîte contienne les pièces suivantes. Numéro Désignation des Pièces Quantité Régulateur à entrées analogiques Manuel d’installation / d’utilisation (le présent document) * L’utilisation de l’appareil nécessite d’autres pièces obtenues localement, en sus des pièces susmentionnées. Par ailleurs, d’autres pièces facultatives Mitsubishi peuvent être nécessaires suivant l’utilisation finale de l’appareil. -
Page 4: Exemple De Configuration Du Système
Exemple de configuration du système () Entrée de la sonde de température ou d’humidité, Voie (2) Entrée de la sonde de température ou d’humidité, Voie 2 (3) Sortie d’alarme en limite supérieure/inférieure, Voie (4) Sortie d’alarme en limite supérieure/inférieure, Voie 2 <Limites>... -
Page 5: Procédure D'installation
6-2. Procédure d’installation La structure du régulateur AI (PAC-YG63MCA) n’est pas étanche à l’eau. Veillez à installer le régulateur AI à l’intérieur d’un tableau de commande situé à l’abri. Préparez un tableau de commande capable d’accueillir cet appareil, tel que celui indiqué sur la figure. (Installez l’appareil dans un tableau de commande suffisamment solide pour supporter un poids de 0,6 kg.) -
Page 6: Régulateur À Entrées Analogiques
(3) Veuillez vous référer au chapitre « 7 Méthode de câblage » et connecter les fils utiles à la ligne électrique, à la ligne de transmis- sion M-NET et aux circuits d’acheminement des signaux d’entrée/sortie. Remarque : M-NET Entrée d’impulsion Ligne électrique •... -
Page 7: Connexion De La Ligne Électrique Et De La Ligne De Transmission M-Net
7-2. Connexion de la ligne électrique et de la ligne de transmission M-NET Couple de serrage pour les vis bornes : Nm Branchez l’appareil au bloc d’alimentation (PAC-SC50KUA) de la ligne de transmission ou à une unité extérieure (il est possible de connecter soit sur une ligne de commande centralisée, soit sur une ligne de commande intérieure). -
Page 8: Raccordement Du Signal De Synthèse Défaut
(2) Entrée analogique Voie (Voie 2), (de 4 à 20 mACC, de à 5 VCC, de 0 à 0 VCC) Plusieurs paramètres doivent être configurés avant leur utilisation. Veuillez vous référer au chapitre « 8 Procédure de paramétrage initial ». (a) Lorsque le raccordement a lieu au niveau des entrées (b) Lorsque le raccordement a lieu au niveau des entrées analogiques de à... -
Page 9: Procédure De Paramétrage Initial
Procédure de paramétrage initial Une fois accomplies les procédures décrites aux chapitres « 6 Méthode d’installation » et « 7 Méthode de câblage », effectuez les réglages initiaux en suivant la procédure décrite ci-dessous. Remarque : () Paramétrage de l’adresse M-NET •... - Page 10 (5) Configurez les paramètres du contrôleur système (G(B)50-A ou TG-2000A). Configurez les paramètres utiles au contrôleur système (G(B)-50A ou TG-2000A), tels que le type de sonde à utiliser et l’étendue de mesure. Les principaux éléments à paramétrer sont indiqués ci-dessous. (a) Lorsque la sonde de détection Pt00 est utilisée (seule la voie peut être utilisée) Paramétrage avec le G(B)50-A ou le TG-2000A Voie...
-
Page 11: Liste Des Interrupteurs
Liste des interrupteurs Interrupteurs Voie fonctionnant Fonction OFF (ouvert) ON (fermé) Remarque sous cet interrupteur Sélection de l’entrée à utiliser Spécifiez si la borne d’entrée de la voie 1 doit être utilisée. détection de 4 à Définissez le type d’entrée analogique pour la voie 1 (1) détection de 0 à... -
Page 12: Contenu De L'affichage
Contenu de l’affichage Les LED de cet appareil indiquent l’état de sortie du verrouillage de l’alarme en limite supérieure/inférieure ainsi que l’état d’erreur de l’appareil. 10-1. Liste des éléments affichés Contenu Elément affiché LED d’affichage Remarque : Clignotante S’allume lorsque l’UCT est alimentée. LED 6 Etat de l’alimentation () Alimentation de l’UCT... -
Page 13: Procédure De Test
Procédure de test Veuillez utiliser la procédure suivante pour confirmer le fonctionnement du système. () Configurez les paramètres de l’appareil et le contrôleur système en vous référant au chapitre « 8 Procédure de paramétrage initial ». (2) Vérifiez si les valeurs de mesure des voies et 2 s’affichent correctement sur le contrôleur système. * En fonction des conditions ambiantes, comparez les valeurs de mesure à... - Page 14 De par sa conception, ce produit est destiné à être utilisé en milieu résidentiel, commercial et industriel léger. Le produit dont vous disposez a été conçu conformément aux réglementations de l’Union Européenne suivantes : • La Directive «basse tension” 73/23/CEE •...
