2 INTRODUCTION
2
INTRODUCTION
2.1
Généralités
Le récupérateur de flux OPC est conçu pour une utilisation avec des machines de soudage
automatiques stationnaires et à autopropulsion, lorsque l'on souhaite disposer d'une
machine légère et de petite taille pour récupérer le flux et le rediriger vers le poste de
soudure.
2.2

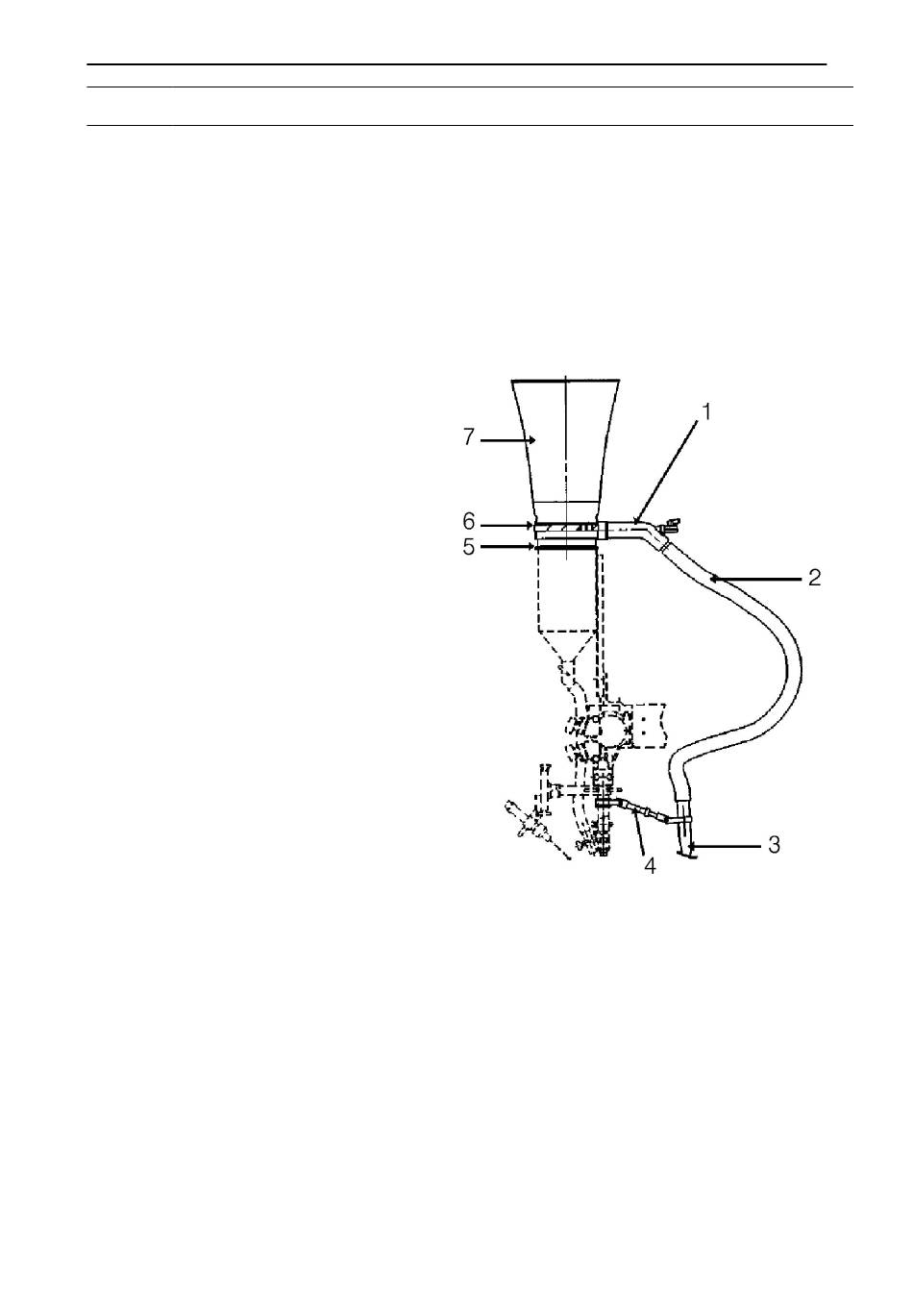

Éléments du récupérateur de flux OPC
Le récupérateur de flux OPC comporte les
éléments suivants :
1.
Éjecteur, à commande
pneumatique. Le côté de l'éjecteur à
brancher sur le cyclone est équipé
d'une bride. L'autre côté présente
des branchements pour les tuyaux
d'aspiration et d'air comprimé 3/8".
2.
Tuyau d'aspiration, à brancher sur
l'éjecteur avec la tuyère d'aspiration.
3.
Tuyau d'aspiration, disponible en
quatre configurations différentes.
○ Soudage en bout, joints
normaux.
○ Soudage en bout, joints de
grande taille.
○ Soudage en angle, gauche.
○ Soudage en angle, droite.
4.
Support de tuyère, pour maintenir la
tuyère en place au-dessus du joint
soudé.
5.
Cyclone, pour séparer le flux de l'air
et le ramener vers le réservoir de
flux. Il est monté au-dessus du
réservoir de flux.
6.
Sangle de tension
7.
Sac filtrant
0443 407 001
- 7 -
© ESAB AB 2019
