4.
Montage, Installation

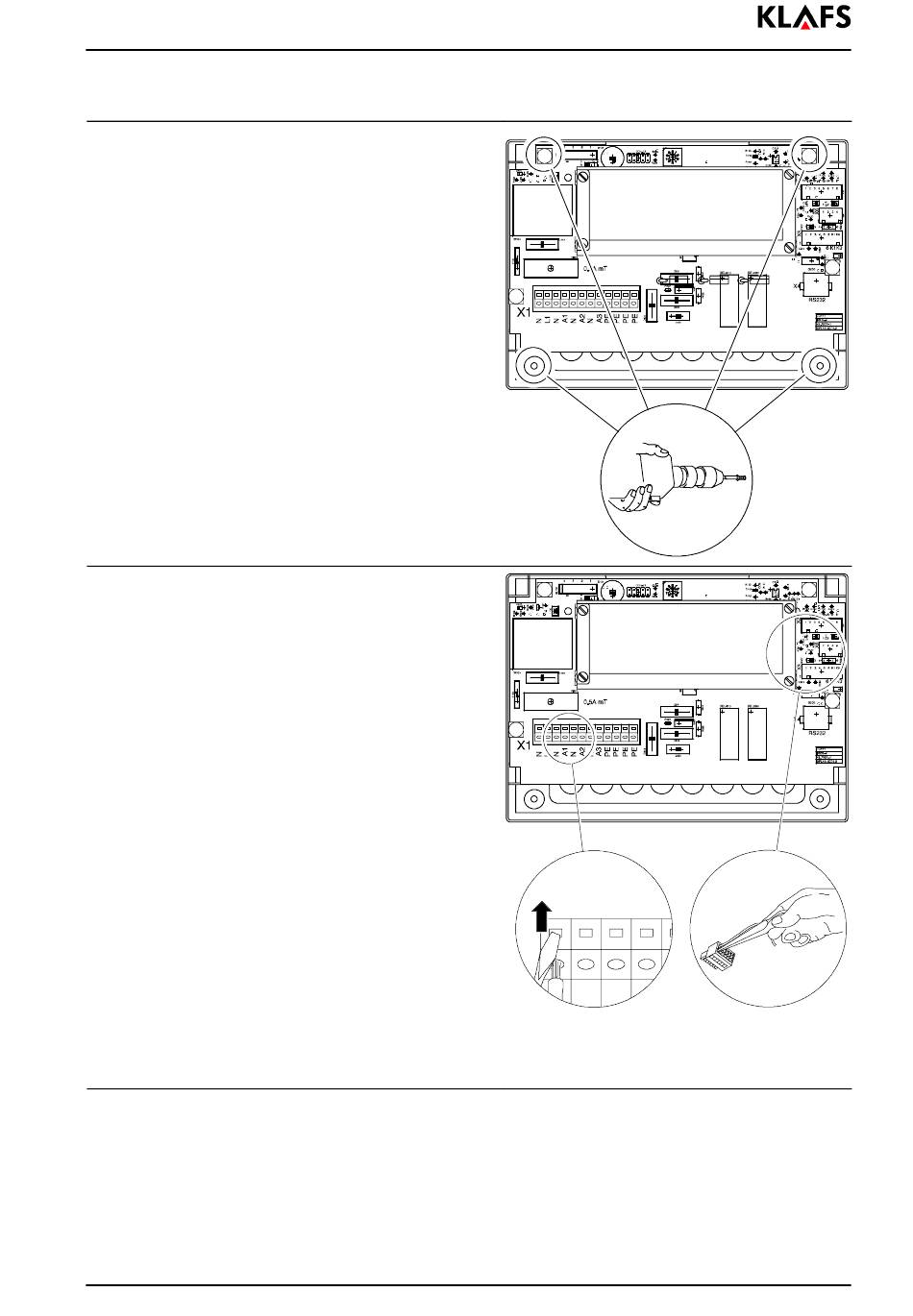

4.3.
Montage de l'élément
inférieur de commande
1.
Tirer ensemble toutes les lignes électriques,
chacune avec un passe-câble, en suivant l'ordre
de raccordement adéquat en les guidant par
l'arrière à travers les perçages dans la partie
inférieure du boîtier.
2.
Fixer le boîtier en le vissant sur l'élément-paroi au
moyen de quatre boulons à tête noyée
(4,4 x 20 mm).
4.4.
Raccorder les câbles de
sorties 230 V et
d'entrées/sorties libres de
potentiels au Bus CAN et
au moteur de réglage des
clapets
1.
Raccorder le Klafs-IMES-1 selon le plan de
raccordement.
Voir au chapitre 4.6. - 4.8.
'
2.
Protéger les extrémités des brins par une isolation
de 5 à 6 mm.
3.
Ouvrir le déblocage adéquat sur la prise mâle
au moyen d'un outil auxiliaire et introduire les
brins conformément au schéma de
raccordement.
4.
Sortir l'outil auxiliaire et vérifier le raccordement
de la ligne pour constater si la jonction est
correcte.
5.
Enficher la prise mâle dans la douille sur la carte
de circuit imprimé.
