M Y S A U N A A N D S P A
4.
Montage, Installation

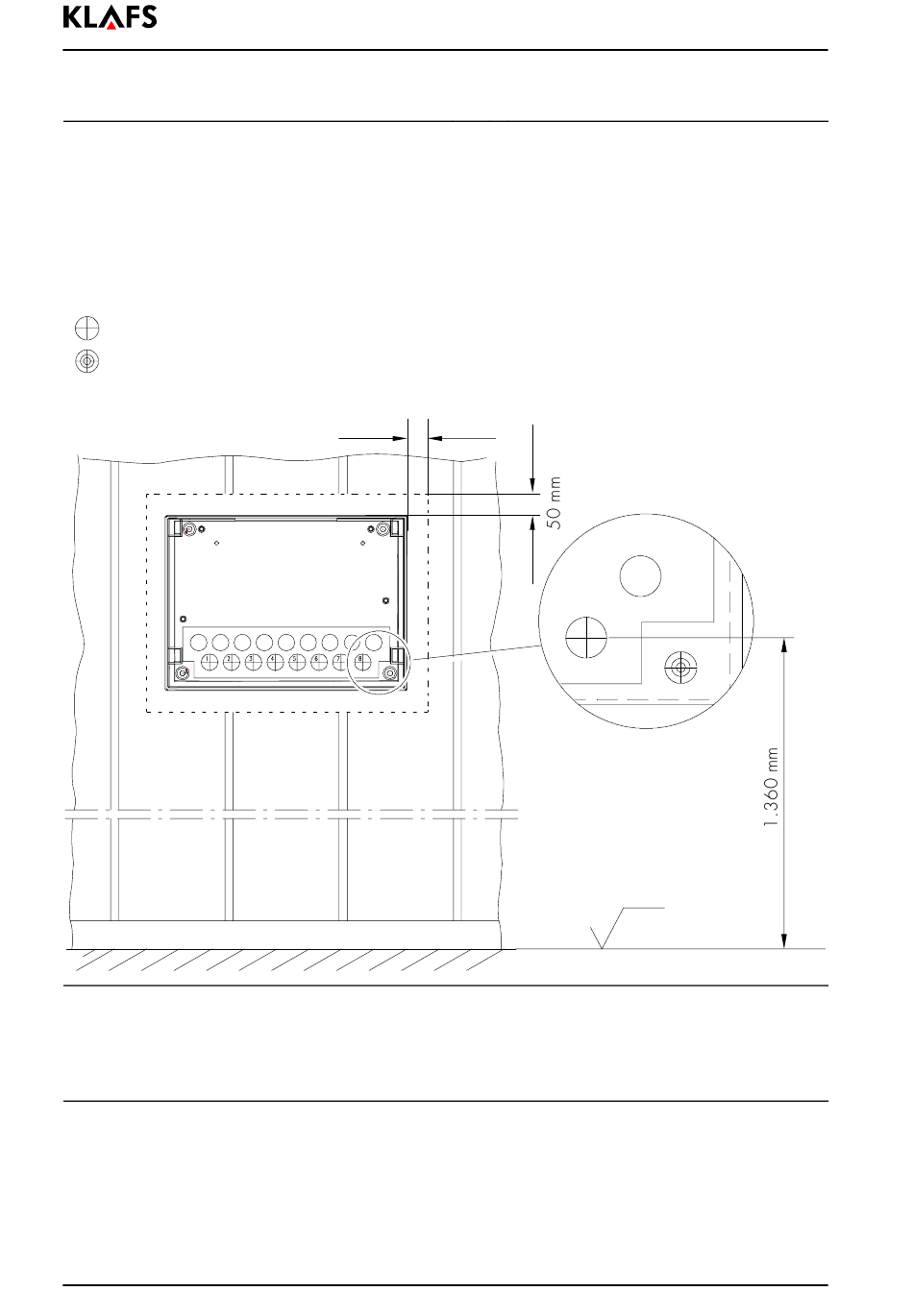

4.2.
Effectuer les trous de
traversée réservés aux
lignes électriques
Traversée de ligne
Perçages de fixation
OK FFB Chant supérieur du plancher fini
1
2
Installer le boîtier en veillant à ce que tout son pourtour soit à une distance de 50 mm sous la
commande ou par rapport au mur.
Exécuter les traversées des lignes électriques sur l'élément paroi selon le croquis représenté en haut.
Faire passer les lignes électriques à travers l'élément paroi, par l'arrière.
Pour l'ordre à suivre, se reporter au schéma électrique.
PAGE 32
50 mm
3
4
5
6
7
8
1
-
Ligne d'arrivée, 3 x 1,5 mm
2
-
230 V Sortie 1, 3 x 1,5 mm
3
-
230 V Sortie 2, 3 x 1,5 mm
4
-
230 V Sortie 3, 3 x 1,5 mm
5
-
Entrée sans potentiel, bus CAN
6
-
RS 232
7
-
Sortie sans potentiel, actionneur de volet
8
-
-
OK FFB
Klafs-IMES-1
2
2
2
2
5000114/01.09
