5.

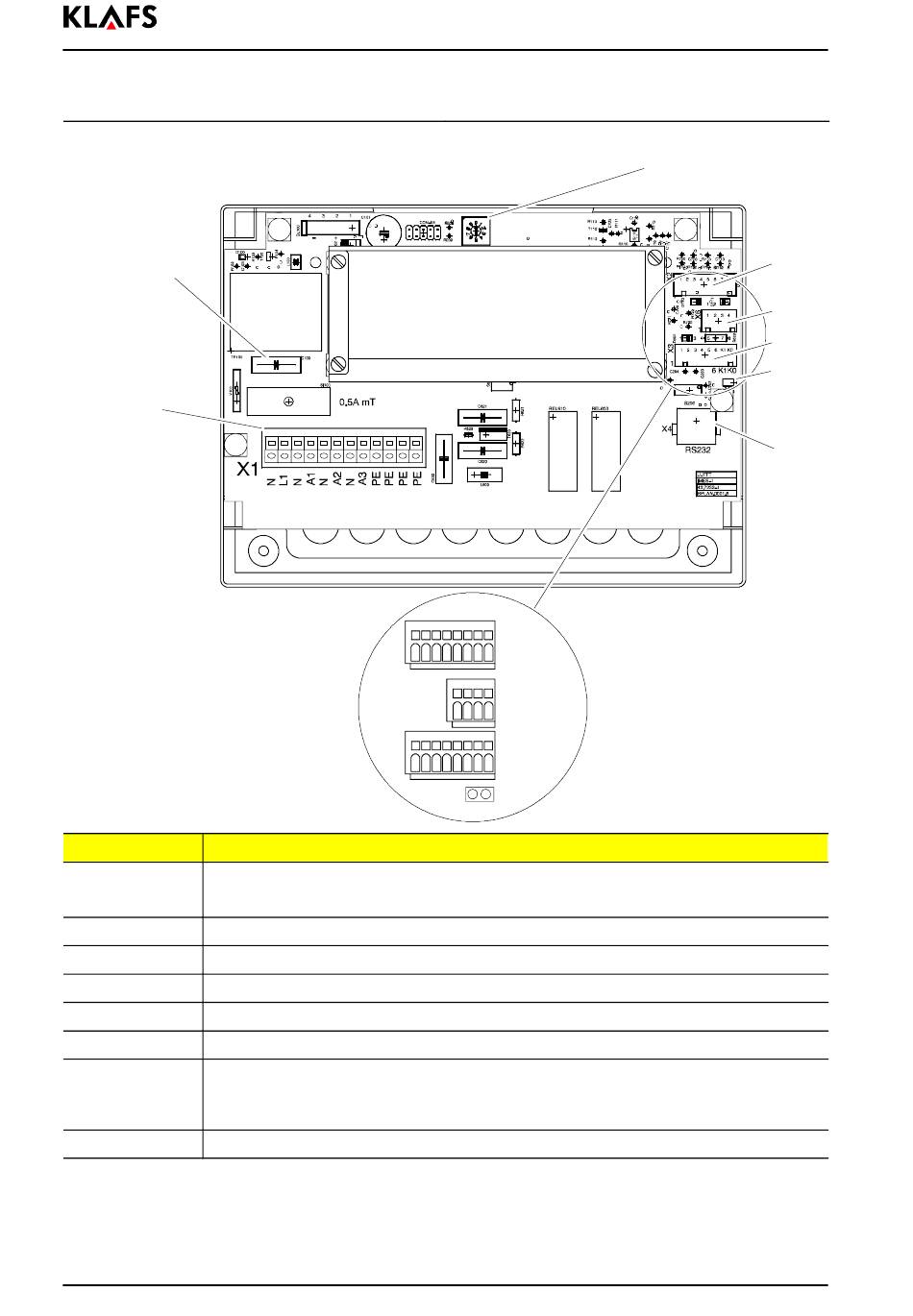

Raccordements
Fusible SI 100
X1
Désignation : Configuration :
S510
Sélection du programme des entrées/sorties.
.
SI 100
Protection par fusible ligne d'arrivée du courant Sorties TRIAC sur le Klafs-IMES-1.
X1
Raccordement pour la ligne d'arrivée du courant, sortie A1, A2 et A3.
X2
Raccordement pour entrées sans potentiel et bus de système interne de Klafs.
X3
Raccordement pour sorties sans potentiel et l'actionneur de volet.
X4
RS Interface 232 en direction du PC.
Commutation sortie X3.
X5
Borne 7-8 enfichée - X3 = moteur de registre.
Borne 7-8 ouverte -- X3 = sortie température de commande correspondante.
X6
Raccordement pour entrées sans potentiel.
PAGE 38
1
1
Voir Chapitre 7, Tableau "Récapitulatif du programme".
X2
8
X6
1
4
X3
8
X5
Klafs-IMES-1
S510 Sélecteur BCD
X2
X6
X3
X5
X4
5000114/01.09
