7 Installation

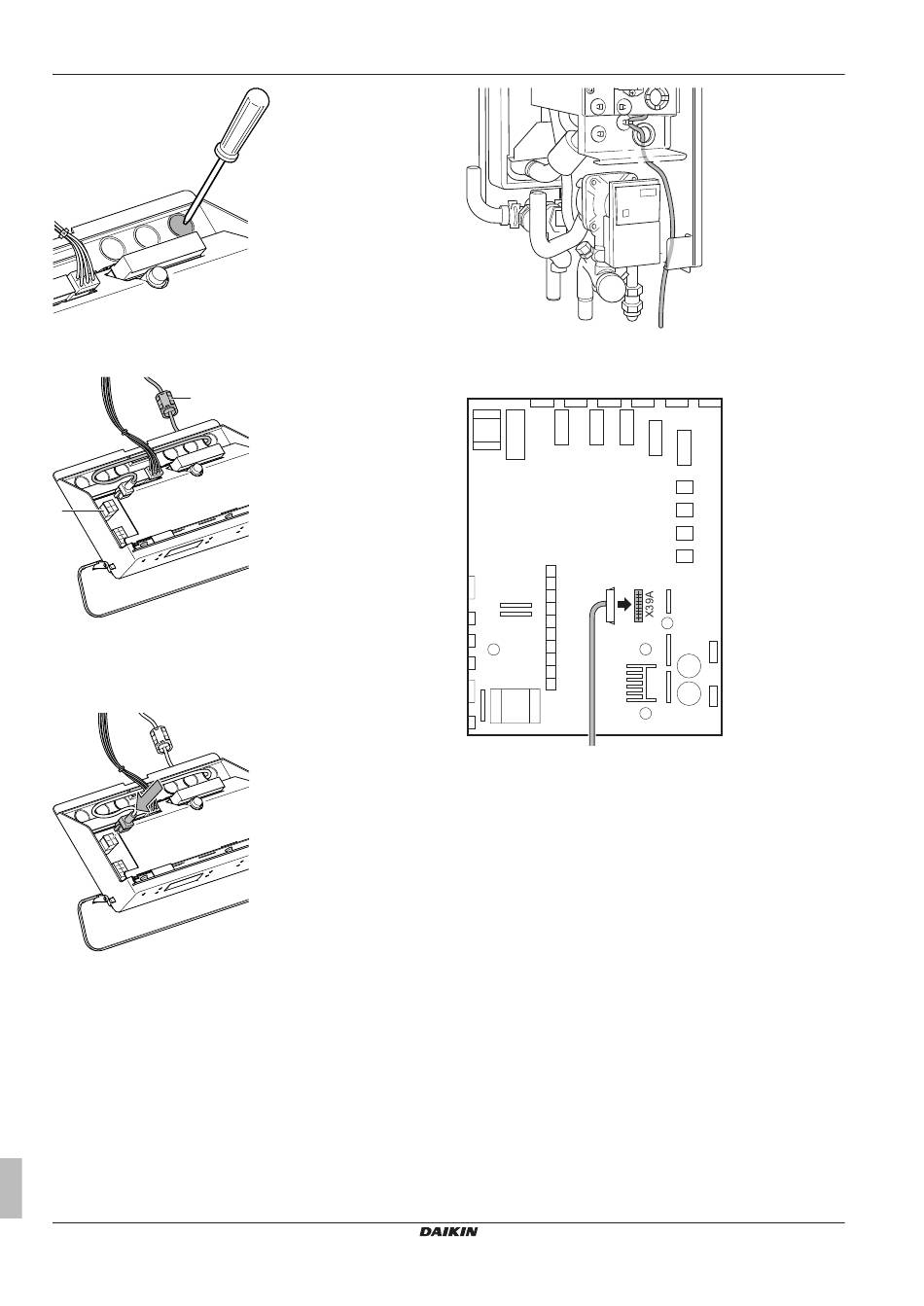

4 Passez le connecteur de câble (le plus grand) par l'ouverture du
trou. Fixez le câble dans le coffret électrique en l'acheminant
derrière les câbles préinstallés.
a
b
a Bobine de solénoïde
b Connecteur X5
5 Branchez le connecteur de la chaudière à gaz au connecteur
X5 de la chaudière. Veillez à ce que la bobine de solénoïde soit
à l'extérieur du coffret électrique de la chaudière à gaz.
6 Placez le câble de communication de la chaudière à gaz vers
l'unité intérieure tel qu'indiqué sur le schéma ci­dessous.
Guide de référence installateur
38
7 Ouvrez le couvercle du coffret électrique de l'unité intérieure.
8 Branchez le connecteur de l'unité intérieure sur X39A sur la CCI
de l'unité intérieure.
9 Fermez le couvercle du coffret électrique de l'unité intérieure.
10 Fermez le couvercle du coffret électrique de la chaudière à gaz.
11 Fermez la chaudière à gaz.
