Grillage avertisseur
•
Un dispositif avertisseur doit être enterré à 30cm de profondeur (NF T 54-080)
•
Le concept de tranchée ne permet pas de faire déborder le dispositif avertisseur latéralement.
Un bornage est donc conseillé.
Distributeur / collecteur
•
Afin de pouvoir placer toutes les boucles, il est préférable d'implanter le distributeur /collecteur
au centre du terrain.
•
Si le terrain est en pente, les collecteurs distributeurs doivent être en haut de la pente pour
faciliter la purge de l'air.
•
Le distributeur / collecteur doit être installé au-dessus du capteur dans un regard enterré avec le
couvercle arrivant en surface afin de faciliter la mise en œuvre et l'entretien.
•
Si plusieurs distributeurs / collecteurs sont installés, les longueurs des liaisons doivent comporter
la même perte de charge ou disposer d'un circulateur attitré.

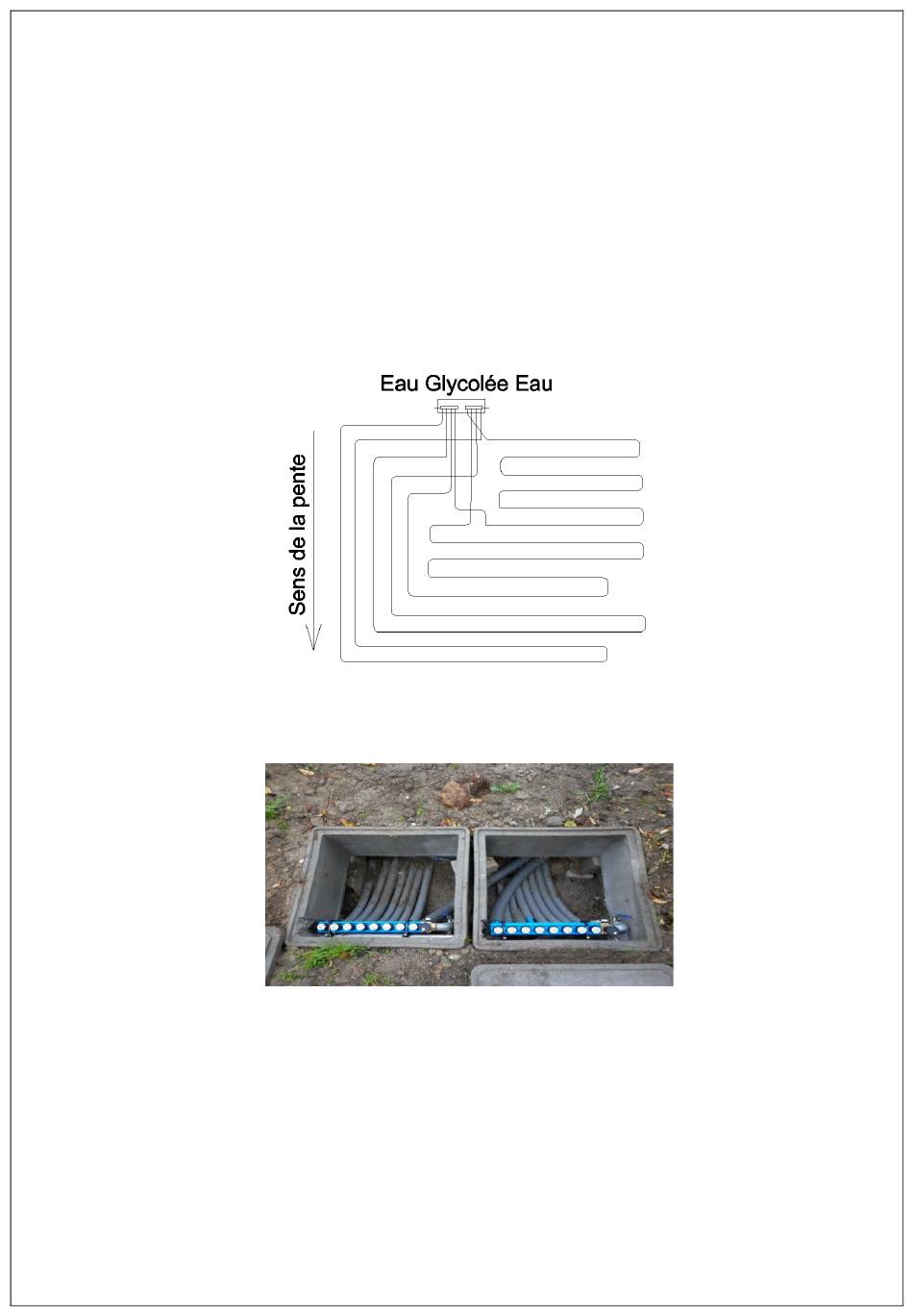

Evacuation des bulles d'air : Les tubes de captage sont positionnés en fonction de la pente
Exemple de réalisation d'un distributeur / collecteur avec ses départs isolés
4.3.2 Choix du nombre de boucles capteurs
•
Déterminez le nombre de capteurs et le nombre de distributeurs suivant le type de PAC.
•
Déterminez le DN du tube de liaison en fonction du type de PAC et de la distance entre le
distributeur / collecteur et la PAC
•
En fonction des résultats précédents, déterminer les raccords à commander.
