INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES

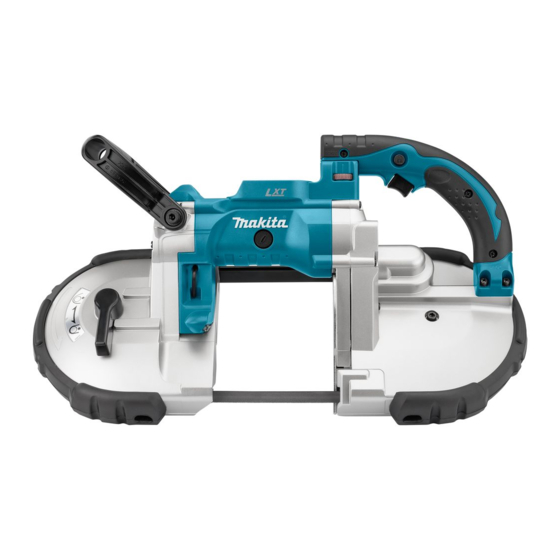

Cordless Portable Band Saw
Scie à Ruban Portative sans Fil
Sierra de Banda Portátil Inalámbrica
DPB180
007145
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
1

Publicité

Table des Matières
loading

Sommaire des Matières pour Makita DPB180

  • Page 1 INSTRUCTION MANUAL MANUEL D'INSTRUCTION MANUAL DE INSTRUCCIONES Cordless Portable Band Saw Scie à Ruban Portative sans Fil Sierra de Banda Portátil Inalámbrica DPB180 007145 IMPORTANT: Read Before Using. IMPORTANT: Lire avant usage. IMPORTANTE: Leer antes de usar.
  • Page 2: General Power Tool Safety Warnings

    ENGLISH (Original instructions) SPECIFICATIONS Model DPB180 Round workpiece 120 mm (4-3/4") dia. Max. cutting capacity Rectangular workpiece 120 mm x 120 mm (4-3/4" x 4-3/4") Blade speed 1.4 - 2.7 m/s (275 - 530 ft/min) Length 1,140 mm (44-7/8") Blade size Width 13 mm (1/2")
  • Page 3 Wipe off could result in a hazardous situation. all excess oil from workpieces before cutting. Never use the cutting oil as a cutting lubricant. Use only Makita cutting wax. Do not wear gloves during operation.
  • Page 4 It will also ・ direct current void the Makita warranty for the Makita tool and charger. Tips for maintaining maximum battery life ・ rated speed...
  • Page 5: Functional Description

    Battery protection system FUNCTIONAL DESCRIPTION (Lithium-ion battery with star marking) CAUTION: 1. Star marking Always be sure that the tool is switched off and the • battery cartridge is removed before adjusting or checking function on the tool. Installing or removing battery cartridge 1.
  • Page 6: Speed Adjusting Dial

    Speed adjusting dial Indicator lamps Remaining 1. Speed adjusting capacity dial Lighted Blinking 75% to 100% 50% to 75% 25% to 50% 007148 0% to 25% The tool speed can be infinitely adjusted between 1.4 m/s (275 ft/min) and 2.7 m/s (530 ft/min) by turning the Charge the battery.
  • Page 7 If the tool stops under no or light load, recharge or Insert the blade between the bearings of the upper replace the battery cartridge. holder first and then into the lower holder. The blade back should contact the bearings in the lower portion of Hook the upper holder and lower holder.
  • Page 8 15 minutes before proceeding with a fresh battery. Cutting lubricant When cutting metals, use Makita cutting wax as a cutting lubricant. To apply the cutting wax to the blade teeth, start the tool and cut in to the cutting wax as shown in the figure after removing a cap of the cutting wax.
  • Page 9: Optional Accessories

    1. Wheel If you need any assistance for more details regarding 2. Tire 3. Lip these accessories, ask your local Makita Service Center. Band saw blades • Hex wrench 4 • Cutting wax •...
  • Page 10 COMPLETE tool, freight prepaid, to one of Makita’s Factory or Authorized Service Centers. If inspection shows the trouble is caused by defective workmanship or material, Makita will repair (or at our option, replace) without charge. This Warranty does not apply where:...
  • Page 11: Consignes De Sécurité Générales Pour Outils Électriques

    FRANÇAIS (Mode d’emploi original) SPÉCIFICATIONS Modèle DPB180 Pièce ronde Diam. 120 mm (4-3/4") Capacité de coupe max. Pièce rectangulaire 120 mm x 120 mm (4-3/4" x 4-3/4") Vitesse de la lame 1,4 - 2,7 m/s (275 - 530 pi/min) Longueur 1 140 mm (44-7/8")
  • Page 12 Sécurité personnelle 18. N'utilisez pas l'outil électrique s'il n'est pas 10. Restez alerte, attentif à vos mouvements et possible de mettre sa gâchette en position de faites preuve de bon sens lorsque vous marche et d'arrêt. Un outil électrique dont utilisez un outil électrique.
  • Page 13: Consignes De Sécurité Pour La Scie À Ruban Portative Sans Fil

    Ne jamais utiliser d’huile de coupe comme rincez-les à l'eau claire consultez lubrifiant de coupe. Utilisez exclusivement la immédiatement un médecin. Il y a risque de cire à coupe Makita. perte de la vue. Ne portez pas de gants pour utiliser l'outil.
  • Page 14: Description Du Fonctionnement

    L'utilisation de batteries autres que les batteries rainure pratiquée dans le boîtier, et glissez la batterie en d'origine Makita ou de batteries qui ont été modifiées place. Insérez-la à fond jusqu'à ce que vous entendiez peut entraîner l'explosion de la batterie et provoquer des un clic.
  • Page 15: Système De Protection De La Batterie (Batterie Lithium-Ion Marquée D'une Étoile)

    Système de protection de la batterie Témoins (batterie lithium-ion marquée d’une étoile) Capacité résiduelle 1. Étoile Allumé ARRÊT Clignotement 75 % à 100 % 50 % à 75 % 25 % à 50 % 0 % à 25 % 012128 Les batteries lithium-ion marquées d’une étoile sont Chargez la batterie.
  • Page 16: Allumage De La Lampe

    Cadran de rélage de vitesse Système de protection de la batterie L’outil est équipé du système de protection qui coupe 1. Cadran de automatiquement la puissance de sortie pour assurer réglage de la une longue durée de service de la batterie. vitesse Lorsque l’outil est surchargé...
  • Page 17: Utilisation

    Démarrez et arrêter l'outil deux ou trois fois pour vous 1. Fer assurer que la lame tourne bien sur les disques. 2. Roulement 3. Support ATTENTION: supérieur Gardez votre corps à l'écart de la lame pendant • 4. Support inférieur que vous vérifiez qu'elle tourne bien autour des disques.
  • Page 18: Entretien

    Lubrifiant de coupe Lorsque vous coupez des pièces de métal, utilisez la cire à coupe Makita comme lubrifiant de coupe. Pour appliquer la cire à coupe sur les dents de la scie, retirez le bouchon de la cire à coupe, démarrez l'outil et coupez dans la cire, comme indiqué...
  • Page 19: Remplacement Des Bandages De Disque

    Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, tout autre travail d'entretien ou de réglage doivent être effectués dans un centre de service Makita agréé ou un centre de service de l'usine Makita, exclusivement avec des pièces de rechange Makita.
  • Page 20 GARANTIE LIMITÉE D’UN AN MAKITA Politique de garantie Chaque outil Makita est inspecté rigoureusement et testé avant sa sortie d’usine. Nous garantissons qu’il sera exempt de défaut de fabrication et de vice de matériau pour une période d’UN AN à partir de la date de son achat initial.
  • Page 21: Advertencias De Seguridad Generales Para Herramientas Eléctricas

    ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Modelo DPB180 Pieza de trabajo redonda 120 mm (4-3/4") de diámetro Capacidad máxima de corte Pieza de trabajo rectangular 120 mm x 120 mm (4-3/4" x 4-3/4") Velocidad de la hoja de sierra 1,4 - 2,7 m/s (275 - 530 ft/min) Largo 1 140 mm (44-7/8")
  • Page 22 Si no es posible evitar usar una herramienta 18. No utilice la herramienta eléctrica si el interruptor eléctrica en condiciones húmedas, utilice un no la enciende y apaga. Cualquier herramienta alimentador protegido con interruptor de eléctrica que no pueda ser controlada con el circuito de falla en tierra (ICFT).
  • Page 23 Si el tiempo de operación se ha acortado en para cortar. Utilice solamente la cera para exceso, deje de operar de inmediato. Podría cortar de Makita. correrse el riesgo de sobrecalentamiento, No use guantes durante la operación. posibles quemaduras e incluso explosión.
  • Page 24: Descripción Del Funcionamiento

    Makita. Sujete la herramienta y el cartucho de la batería • El uso de baterías no auténticas de Makita, o baterías con firmeza al colocar o quitar el cartucho. Si que hayan sido alteradas, puede que resulte en la no se sujeta con firmeza la herramienta y el explosión de la batería, originando un incendio, así...
  • Page 25 Sistema de protección de batería Luces indicadoras (batería de ión de litio con marca de estrella) Capacidad restante 1. Marca de Encendido APAGADO Intermitencia estrella 75% a 100% 50 % a 75 % 25% a 50% 0 % a 25 % 012128 Recargue la Las baterías de ión de litio con una marca de estrella están...
  • Page 26 Control de ajuste de velocidad Sistema de protección de la batería La herramienta cuenta con un sistema de protección el 1. Control de cual automáticamente interrumpe el suministro eléctrico ajuste de para prolongar la vida útil del cartucho de la batería. velocidad La luz indicadora parpadea si la herramienta se sobrecarga o la capacidad restante de la batería es baja.
  • Page 27 Haga coincidir la dirección de la flecha de la hoja con la apropiada sobre la hoja. Asegúrese de que la hoja está de la flecha de las ruedas. posicionada correctamente dentro del protector de la misma y alrededor de las ruedas. 1.
  • Page 28 Lubricante de corte Cuando corte metales, utilice cera para cortes Makita como lubricante. Para aplicar la cera para corte a los dientes de la hoja, encienda la herramienta y corte sobre la cera como muestra la figura luego de quitar una capa de la cera.
  • Page 29: Accesorios Opcionales

    007154 Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, y cualquier otra tarea de mantenimiento o ajuste deberán ser realizadas en Centros de Servicio Autorizados por Makita, empleando siempre repuestos Makita. ACCESORIOS OPCIONALES PRECAUCIÓN: Estos accesorios o acoplamientos (incluidos o no) •...
  • Page 30 COMPLETA, porte pagado con antelación, a una de las fábricas o centros de servicio autorizados Makita. Si la inspección muestra que el problema ha sido causado por mano de obra o material defectuoso, Makita la reparará (o a nuestra opción, reemplazará) sin cobrar.
  • Page 32 Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad indicado, tal como las máscaras contra polvo que están especialmente diseñadas para filtrar partículas microscópicas. Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan www.makita.com...
