Thermokon, sans sélecteur, Berker S.1 ou Q.3
1
2
3
4
5
6
7
8
9
10
1

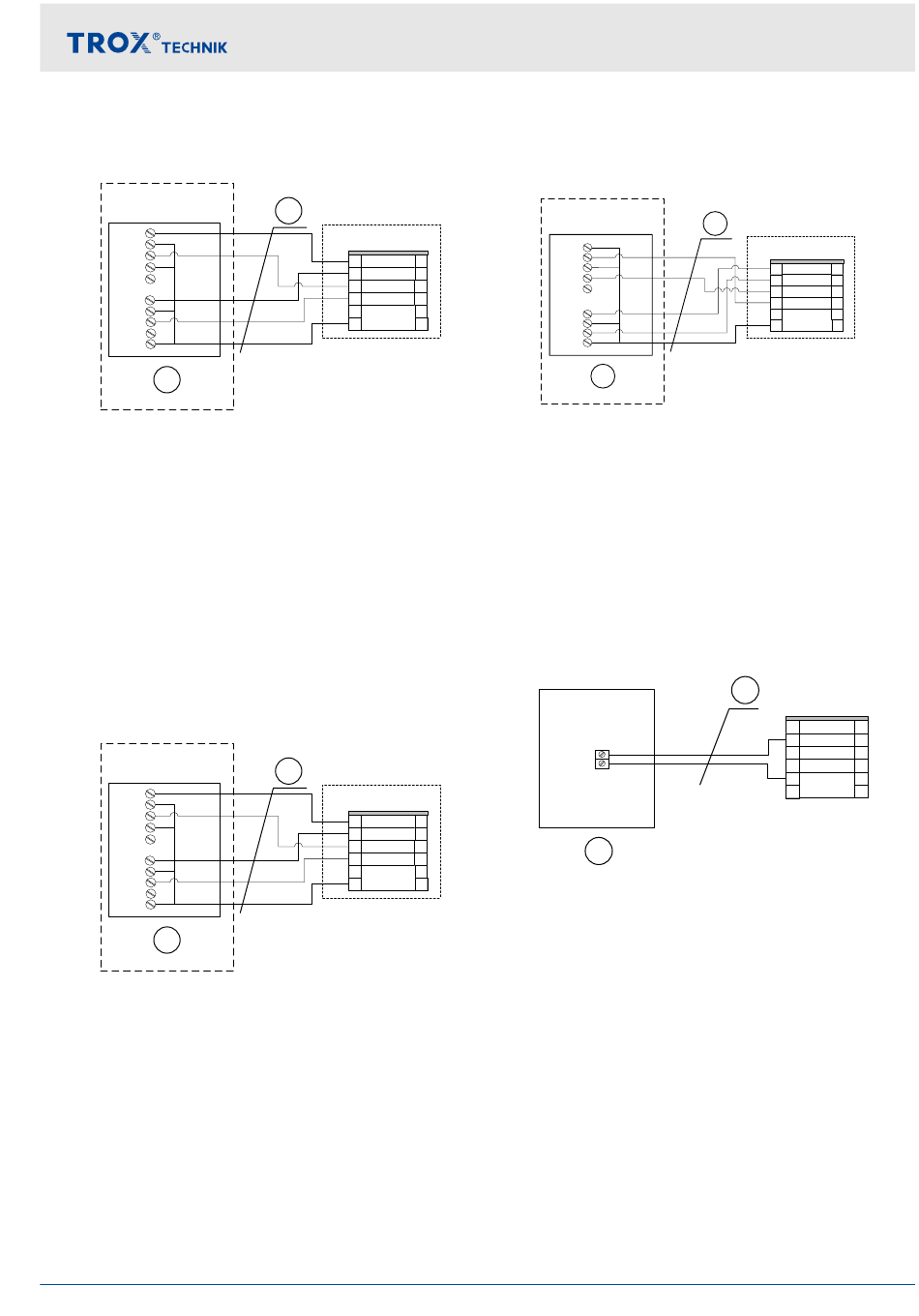

Fig. 6 : Câblage du panneau de pilotage Thermokon à
la borne X9
1
Panneau de pilotage sans sélecteur, montage
encastré, convient au programme de commutation
Berker S.1, type WRF07 PTD NTC 20k BType6 5k
gn, réf. TROX A00000079778
1
Panneau de pilotage sans sélecteur, montage
encastré, convient au programme de connecteurs
Berker Q.3, type WRF07 PTD NTC 20k BType6 5k
gn, réf. TROX A00000081579
2
LiYCY 5 x 0,5 mm² blindé (appareil tiers)
Thermokon, sans sélecteur, Busch Jäger Futura
1
2
3
4
5
6
7
8
9
10
1
Fig. 7 : Câblage du panneau de pilotage Thermokon à
la borne X9
1
Panneau de pilotage sans sélecteur, montage
encastré, convient au programme de connecteurs
Busch Jäger Futura, type WRF07 PTD NTC 20k
BType6 5k gn, réf. TROX A00000079779
2
LiYCY 5 x 0,5 mm² blindé (appareil tiers)
Réaliser les raccordements électriques
Câblage > Raccordement du capteur de température ambiante
2
X9
1
2
3
4
5
2
X9
1
2
3
4
5
Système de régulation de local individuel FSL-CONTROL III
Thermokon, sans sélecteur, sans appareil de
réglage de la valeur de consigne, Gira E2
1
2
3
4
5
9
10
11
12
1
Fig. 8 : Câblage du panneau de pilotage Thermokon à
la borne X9
1
Panneau de pilotage sans sélecteur, montage
encastré, convient au programme de connecteurs
Gira E2, type WRF06 TD NTC 20k, réf. TROX
A00000081503
2
LiYCY 5 x 0,5 mm² blindé (appareil tiers)
2.1.3 Raccordement du capteur de tempé-
rature ambiante
1
2
1
Fig. 9 : Raccordement du capteur de température
ambiante
1
Capteur de température ambiante, type RTF3-
NTC10k, réf. TROX A00000059069
2
LiYCY 2 x 0,5 mm² blindé (appareil tiers)
2
X9
1
2
3
4
5
2
X9
1
2
3
4
5
9
