83279804 2/2020-11 La
Notice de montage et de mise en service
Préparateur multifonctions WKS 300/100 LE / Unit-E / Bloc / B

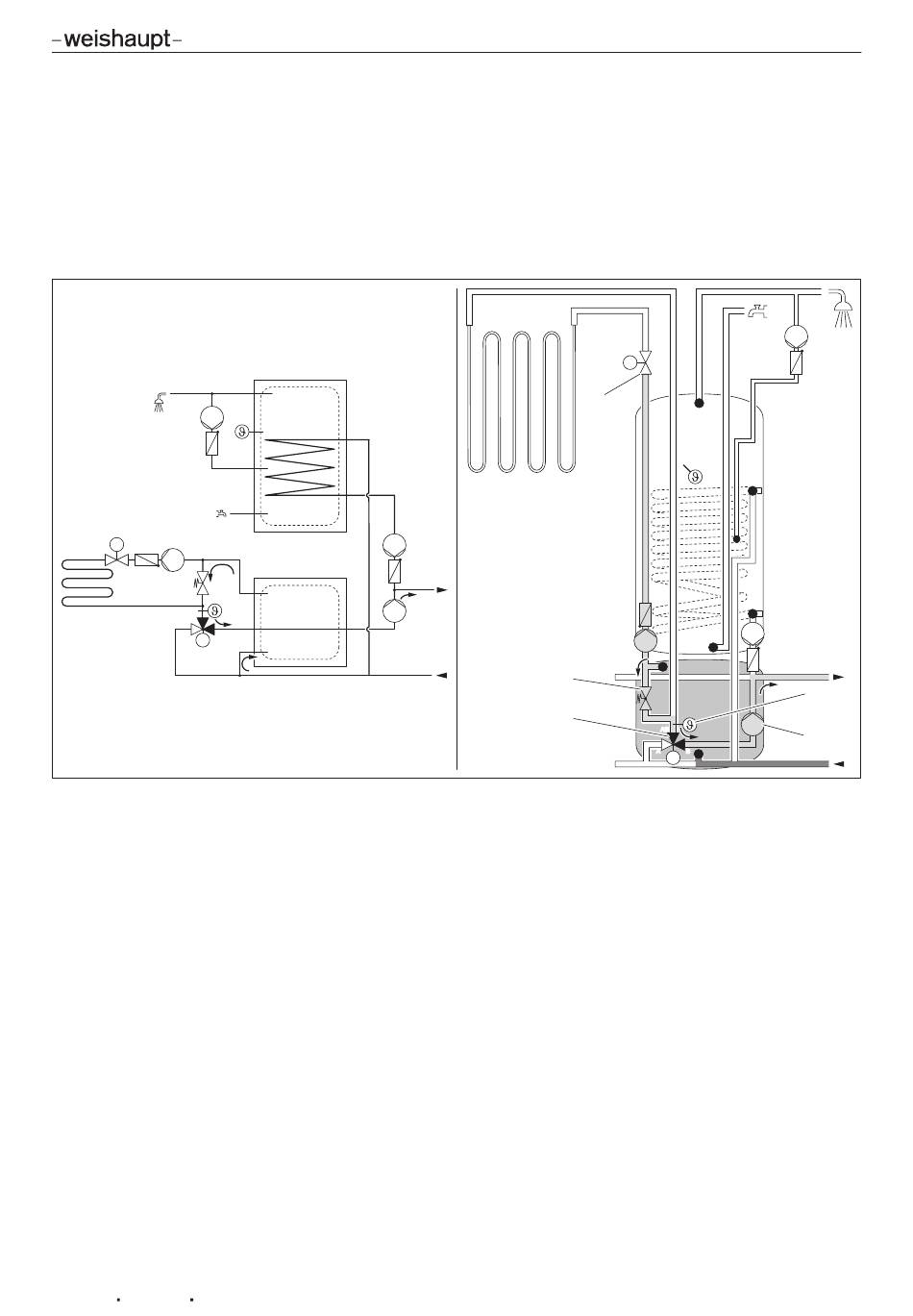

3.3.4 Charge du stock tampon
Si la vanne thermostatique 5 génère une réduction du débit, il en résulte une aug-
mentation de la pression au niveau de la conduite de départ, ce qui provoque un
déclenchement de la soupape différentielle 4.
Grâce à la vanne directionnelle 3 voies 3 (M40) et au circulateur 2 (M16), la
pompe à chaleur entreprend une charge du stock tampon.
Lorsque la sonde de retour 1 (R2.1) du manager de pompe à chaleur atteint la
température définie, la pompe à chaleur se coupe.
R3
M18
M16
4
3
13-68
3 Description produit
M
5
AB
A
B
M
1
2
