- Page 1 BV 30i Manuel d'utilisation 2-21...
-
Page 2: Table Des Matières

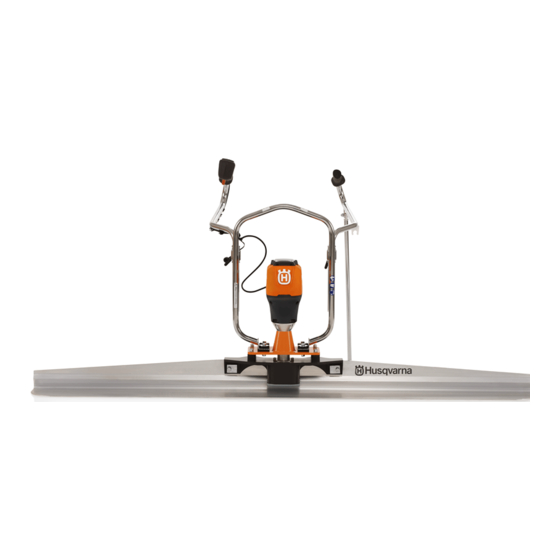

Sommaire Introduction..............2 Dépannage..............15 Sécurité................4 Transport, entreposage et mise au rebut......17 Montage................10 Caractéristiques techniques......... 18 Utilisation..............11 Accessoires..............19 Entretien............... 14 Déclaration de conformité..........21 Introduction Description du produit Pour les couches de béton d'une épaisseur maximale de 100 mm, aucune autre méthode de vibration n'est Le produit est une règle vibrante à... -
Page 3: Aperçu Du Produit
Aperçu du produit 15 16 Symboles concernant le produit 1. Châssis 2. Batterie ATTENTION : ce produit peut être 3. Cadre dangereux et causer des blessures 4. Écran d'affichage graves, voire mortelles, à l'opérateur ou à 5. Indicateur de batterie d'autres personnes. -
Page 4: Responsabilité
1. Type de produit 2. Classification IP 3. Tension nominale Utilisez des gants de protection. 4. Poids du produit 5. Puissance nominale 6. Année de production 7. Fabricant Point de levage sur le produit. 8. Numéro de série 9. Référence de produit Responsabilité... -
Page 5: Sécurité Électrique
• N'utilisez pas de machines à usiner dans des brancher l'outil sur l'alimentation, de le ramasser ou atmosphères explosives, en présence de liquides, de le transporter. Le fait de garder le doigt sur de gaz ou de poussières inflammables par exemple. l'interrupteur pendant le transport des outils ou le Les machines à... -
Page 6: Utilisation Et Entretien D'un Outil À Batterie
Entretien avant toute réutilisation. De nombreux accidents sont dus à des machines mal entretenues. • Confiez l'entretien de votre outil électrique à un • Maintenez les outils tranchants aiguisés et propres. mécanicien qualifié qui utilisera uniquement des Des outils tranchants correctement entretenus avec pièces de rechange identiques. -
Page 7: Précautions Relatives Aux Vibrations
Sécurité antipoussière • Avant d'utiliser le produit, assurez-vous que la zone de travail est sécurisée. AVERTISSEMENT: Lisez les Précautions relatives aux vibrations instructions qui suivent avant d'utiliser le produit. AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le • Le fonctionnement du produit peut entraîner de la produit. -
Page 8: Équipement De Protection Individuel
Si les dispositifs de sécurité sont défectueux, parlez- l'opérateur ou d'endommager le produit. en à votre agent d'entretien Husqvarna. Vérification des dispositifs anti-vibrations 1. Assurez-vous que les dispositifs anti-vibrations ne sont pas fissurés ni déformés. -
Page 9: Consignes De Sécurité Relatives Au Chargeur De Batterie
• Utilisez uniquement les batteries Husqvarna BLi que des chargeurs QC Husqvarna lorsque vous chargez nous recommandons pour votre produit. Les des batteries de rechange BLi Husqvarna. batteries sont codées par logiciel. • N'essayez pas de démonter le chargeur de batterie. -
Page 10: Pour Monter Le Produit
Montage Pour monter le produit b) Retirez le capot de protection du câble de l'interface utilisateur (H) et connectez le câble de 1. Installez un profilé de largeur adaptée pour l'interface utilisateur. Assurez-vous que le l'opération. connecteur du câble de l'interface utilisateur est dans la bonne position. -
Page 11: À Faire Avant De Démarrer Le Produit
AVERTISSEMENT: Utilisez À faire avant de démarrer le produit uniquement des batteries d'origine Husqvarna dans le produit. • Lisez attentivement le manuel d'utilisation et assurez-vous de bien comprendre les instructions. 1. Assurez-vous que la batterie est complètement •... -
Page 12: Pour Démarrer Le Produit
2. Insérez la batterie dans le support de batterie du 3. Utilisez la gâchette de puissance pour contrôler la produit. La batterie doit bouger facilement dans le vitesse. support. Si ce n'est pas le cas, elle n'est pas installée correctement. Pour utiliser le produit 1. -
Page 13: Comment Utiliser La Fonction Régulateur De Vitesse
6. Appuyez sur le bouton de régulation pour régler la c) Placez l'extrémité du profilé sur chacune des fréquence de vibration choisie. Reportez-vous à la bandes parallèles et passez le produit (C). Comment utiliser la fonction régulateur de section Assurez-vous que le profilé suit le contour des vitesse à... -
Page 14: Arrêt Du Produit
Arrêt du produit 3. Appuyez sur les boutons de déverrouillage de la batterie et sortez la batterie. 1. Relâchez la gâchette de puissance. 2. Appuyez sur le bouton ON/OFF et maintenez-le enfoncé jusqu'à ce que la LED s'éteigne. Entretien Introduction sécurité... -
Page 15: Nettoyage Du Produit
Assurez-vous que le connecteur de l’interfa- OFF. utilisateur défectueuse. ce utilisateur est correctement monté. L’interface utilisateur est endommagée. Contactez votre agent d'entretien Husqvarna. Les câbles entre l’unité de commande et Contactez votre agent d'entretien Husqvarna. l’interface utilisateur sont endommagés. Court-circuit dans l'unité de commande. - Page 16 La gâchette de puissance et le bouton Relâchez la gâchette de puissance. ON/OFF sont enfoncés simultanément. Des codes d’erreur permanents empê- Contactez votre agent d'entretien Husqvarna. chent le produit de démarrer. La LED d'erreur rouge L’unité de commande est endommagée.
-
Page 17: Transport, Entreposage Et Mise Au Rebut
Transport, entreposage et mise au rebut Transport et stockage • Conservez la batterie dans un endroit où la température est comprise entre 5 °C (41 °F) et 25 °C • Pliez les poignées pour le transport. (77 °F) et à l'abri de la lumière directe du soleil. •... -
Page 18: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques techniques Poids sans batterie, kg/lb 11,5/25 Marque/type du moteur Husqvarna / 36V Puissance du moteur, kW/hp à tr/min 0,8/1,1 à 7 500 Vibrations et émissions sonores Niveau de puissance sonore, mesuré dB(A) Niveau de pression sonore à l'oreille de l'utilisateur, L dB (A) Niveau de vibrations, ahv, m/s à... -
Page 19: Dimensions Du Produit
Dimensions du produit Largeur de la poignée max., mm/in. 700/27,5 Largeur sans les poignées, mm/in. 580/22,8 Longueur, mm/po. 845/33,3 Hauteur poignées comprises, mm/in. 800 – 1 300/31,5 – 51,2 Hauteur sans les poignées, mm/in. 690/27,2 Largeur du profilé, 5 dimensions différentes, m/ft 1,8/6, 2,4/8, 3,0/10, 3,6/12, 4,2/14 Accessoires Profilés... -
Page 20: Batteries Agréées
Batteries agréées Batterie BLi 200 BLi 300 Type Lithium-ion Lithium-ion Capacité de la batterie, Ah Tension nominale, V Poids, kg/lb 1,3 / 2,9 2,0/4,4 Chargeurs de batterie homologués Chargeur de batterie QC330 QC500 Tension d'entrée, V 100-240 100-240 Fréquence, Hz 50-60 50-60 Puissance, W... -
Page 21: Déclaration De Conformité
Déclaration de conformité Déclaration de conformité UE Nous, Husqvarna AB, SE-561 82 Huskvarna, SUÈDE, Tél. : +46 36 146500, déclarons sous notre entière responsabilité que le produit : Description Compacteur de béton, profilé vibrant Marque Husqvarna Type/Modèle BV 30i Identification Numéros de série à... - Page 22 1493 - 001 - 27.05.2021...
- Page 23 1493 - 001 - 27.05.2021...
- Page 24 www.husqvarnacp.com Instructions d’origine 1142370-31 2021-06-03...
