IntesisBox
®
(débit en bauds)
3.4 Fonctions exécutées
L'appareil ME-AC-MBS-1 exécute les fonctions MODBUS standard suivantes :
• 3 : Lecture des Registres mémoire 16 bits (Holding Registers)
• 4 : Lecture des Registres d'entrée 16 bits (Input Registers)
• 6 : Écriture d'un Registre Unique
• 16 : Écriture de Registres Multiples (Bien que cette fonction soit autorisée, l'interface ne permet pas les
opérations d'écriture sur plusieurs registres lorsqu'elles répondent à une même requête ; cela signifie
que le champ de longueur devrait toujours correspondre à 1 lorsque cette fonction est utilisée pour les
écritures).
3.5 Configuration de l'appareil
Lors la première installation, il convient de définir correctement, a minima, les paramètres de configuration
suivants (la valeur par défaut/définie en usine est indiquée entre parenthèses) :
• Adresse esclave Modbus (0 / absence d'adresse)
• Débit en bauds Modbus (9 600 bps)
• Modèle de climatiseur (3 - MSZ-GA50)

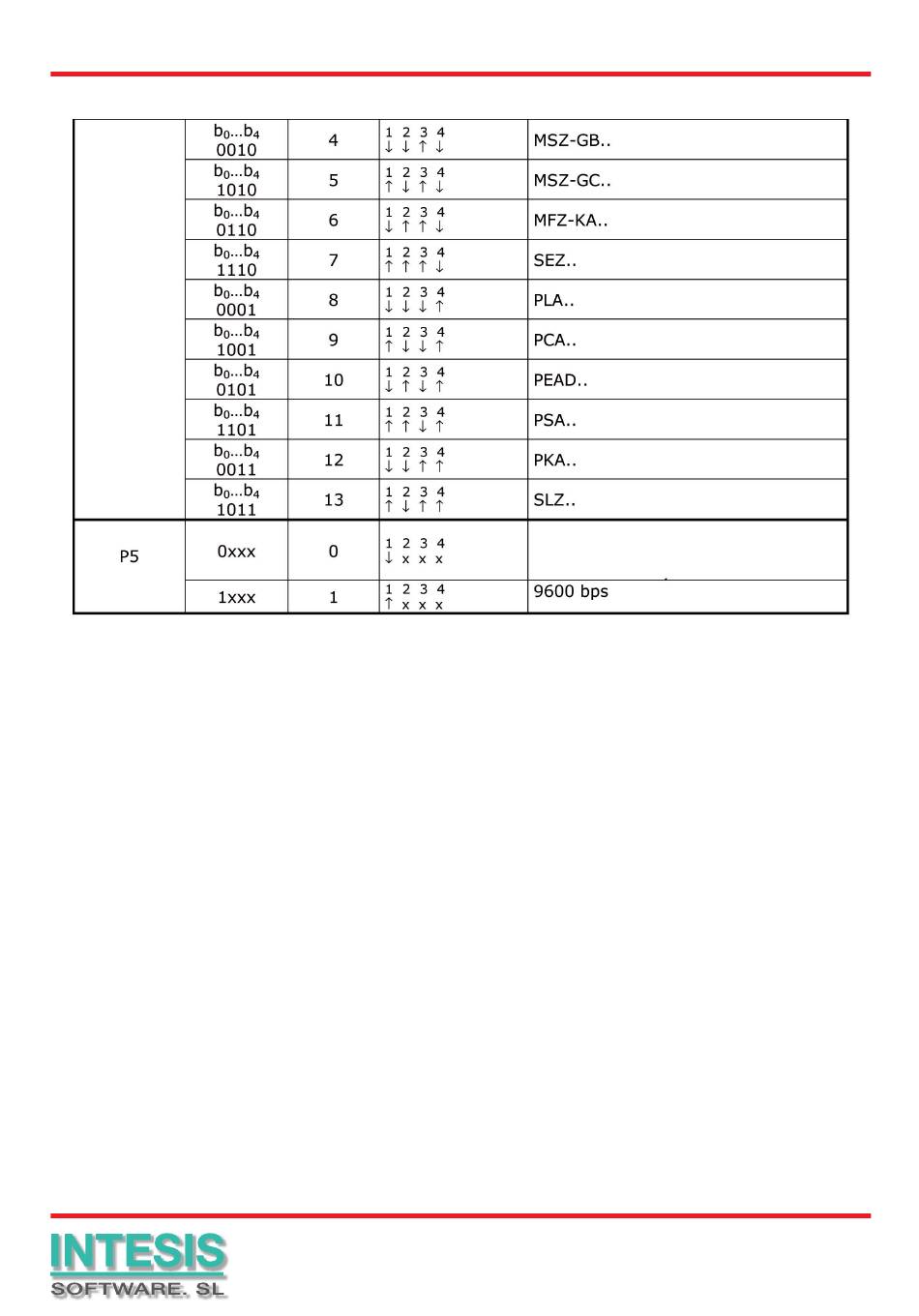

Tous ces éléments peuvent être réglés via l'interface des registres modbus ou celle des commutateurs DIP
P5, P6 et P7.
À la sortie d'usine, tous les commutateurs DIP de l'appareil sont positionnés sur zéro ou OFF (ouverts).
À ce stade, l'appareil peut être configuré en suivant l'une des deux méthodes ci-dessous :
• Initialisez une communication avec l'appareil via la ligne RS-485 à 9 600 bps 8N1, et configurez les registres
13 (Modèle de climatiseur), 16 (Adresse esclave) et 15 (Débit en bauds) en envoyant des messages à diffu-
sion générale (champs d'Adresse esclave = 255). Remarque : l'appareil ME-AC-MBS-1 reçoit toujours les
messages à diffusion générale, mais il ne génère aucune réponse à ces messages (pour éviter les collisions).
- ME-AC-MBS-1
URL : http://www.intesis.com
E-mail : info@intesis.com
Tél. : +34 938047134
v.1.0
Débit en bauds, configuré via le registre modbus 15
(et non via l'interface de commutateurs DIP)
© Intesis Software S.L. 2007. Tous droits réservés.
IntesisBox est une marque déposée de Intesis Software SL
9
Manuel d'utilisation
rev.1
