Le dispositif qui assure la polarisation à sécurité intégrée ou qui fournit la résistance de terminaison doit être
celui raccordé à l'une des extrémités du bus. Si un appareil ME-AC-MBS-1 est également raccordé à l'autre
extrémité du bus, sélectionnez la résistance de terminaison de 120Ω au moyen du commutateur DIP P5 ou
bien, en présence d'un dispositif maître dépourvu d'une telle résistance, branchez une résistance externe de
120Ù au bloc de sorties du bus de ce dispositif maître.
Certains dispositifs maîtres Modbus RTU RS485 peuvent également intégrer une résistance de terminaison
de 120Ω et/ou assurer une polarisation à sécurité intégrée (veuillez consulter la documentation technique du
dispositif maître connecté au réseau RS485, quel que soit le cas de figure).

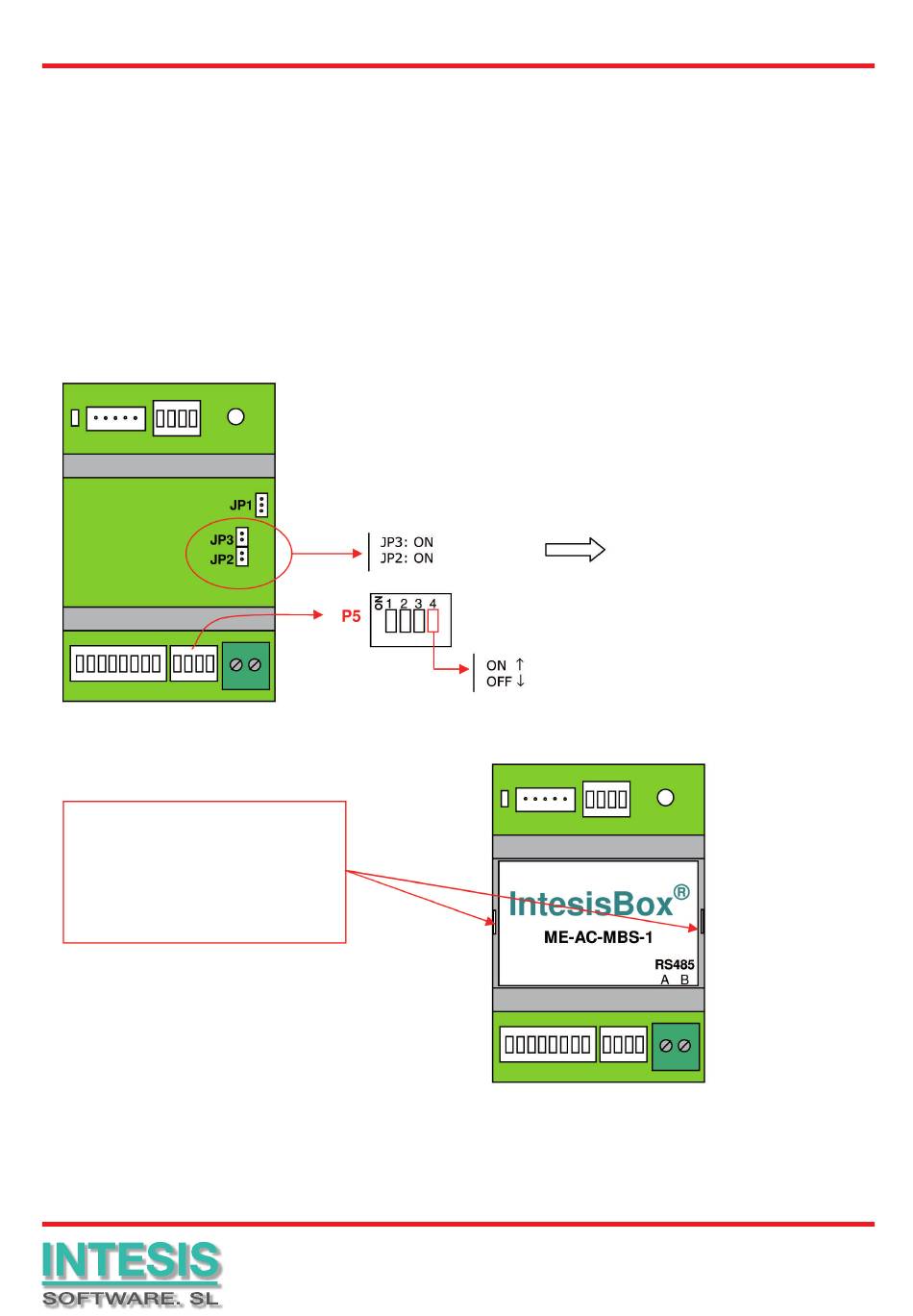

Positionnement des cavaliers et des commutateurs DIP selon l'option choisie (Résistance de terminaison du
bus RS485 ou Polarisation à sécurité intégrée) :
Climatiseur
Pour accéder aux cavaliers internes JP2
et JP3, retirez le couvercle supérieur de
l'interface en insérant un petit tournevis ou
une barrette dans les orifices situés sur les
deux côtés du couvercle.
- ME-AC-MBS-1
Câble
URL : http://www.intesis.com
E-mail : info@intesis.com
Tél. : +34 938047134
v.1.0
(cavalier en place)
(cavalier en place)
Résistance de terminaison 120 Ω
Absence de résistance
Climatiseur
Unité AC
