Conception et fonction
Vaccuperm VGA-111, VGA-113, VGA-146, VGA-117
Station de dosage pour extraction d'une
bouteille
Combinaison de Vaccuperm VGA-111 et VGA-113
• Prérégulateur pour montage direct sur une bouteille
de chlore.
• Régulateur de dosage pour montage mural séparé.

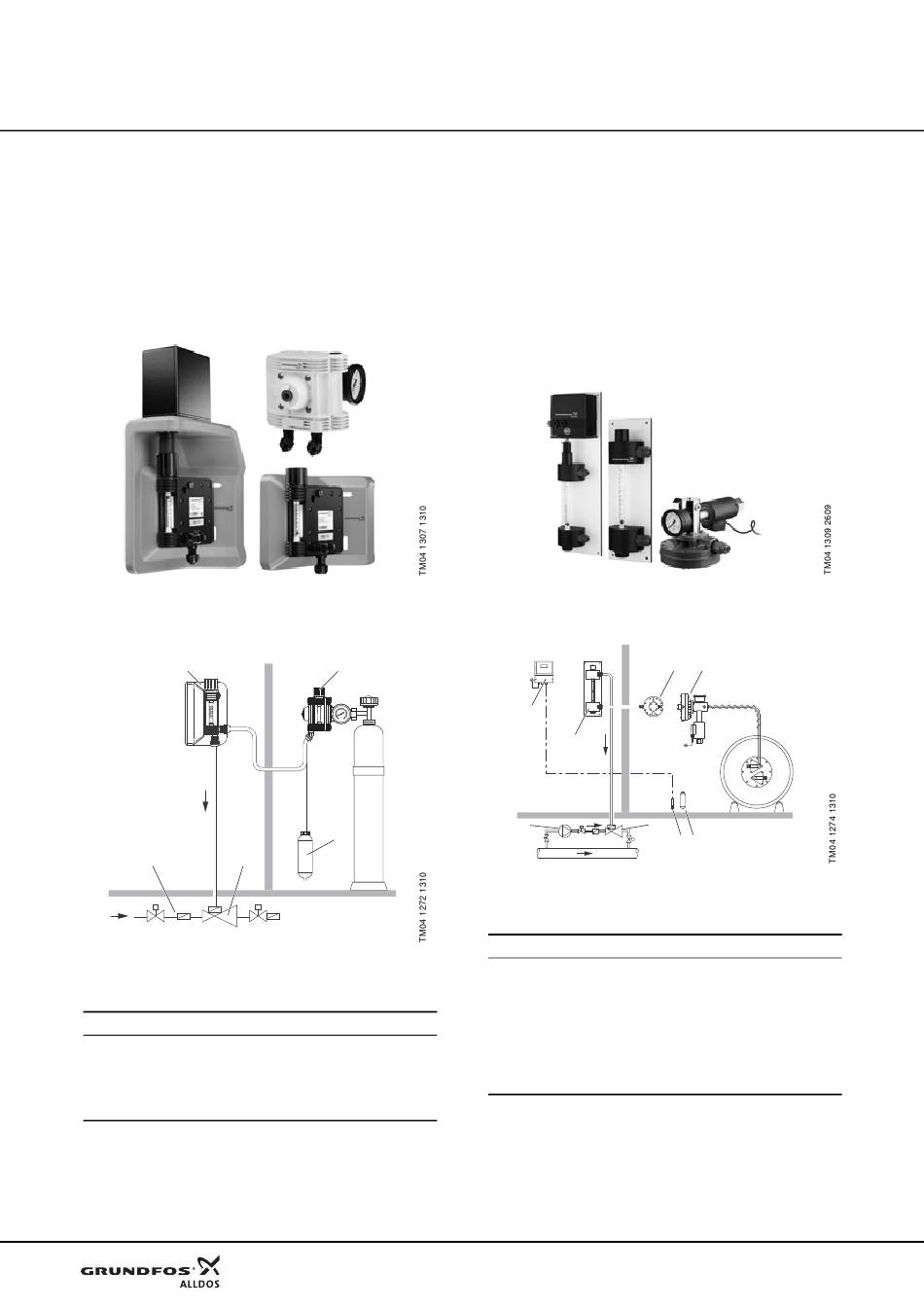

Fig. 6 Vaccuperm VGA-111, Vaccuperm VGA-113
2
12
Fig. 7 Station de dosage pour extraction d'une
bouteille (VGA-111 et VGA-113)
Pos. Composant
1
Prérégulateur VGA pour montage direct
2
Régulateur de dosage VGA pour installation en série
3
Hydro-éjecteur avec soupape de contrôle à membrane
6
Récipient d'absorption de gaz
12
Appareillage d'eau
6
1
0
bar 16
6
3
Vaccuperm VGA et VGB
Systèmes de dosage de chlore gazeux
Station de dosage pour extraction d'un fût
Combination de Vaccuperm VGA-146 et VGA-117
• Prérégulateur pour montage mural (dans le dépôt
des fûts).
• Régulateur de dosage pour montage mural séparé.
• Il est recommandé d'envelopper la conduite de
cuivre du fût au prérégulateur avec une bande
chauffante.
Fig. 8 Vaccuperm VGA-146 et Vaccuperm VGA-117
8
2
12
3
Fig. 9 Station de dosage pour extraction d'un fût
(VGA-146 et VGA-117)
Pos. Composant
1b
Prérégulateur VGA avec piège à liquide pour montage mural
2
Régulateur de dosage VGA pour installation en série
3
Hydro-éjecteur avec soupape de contrôle à membrane
6
Récipient d'absorption de gaz
7
Capteur de gaz
8
Détecteur de gaz
11
Soupape de sécurité
12
Appareillage d'eau
11
1b
7
6
