Montage

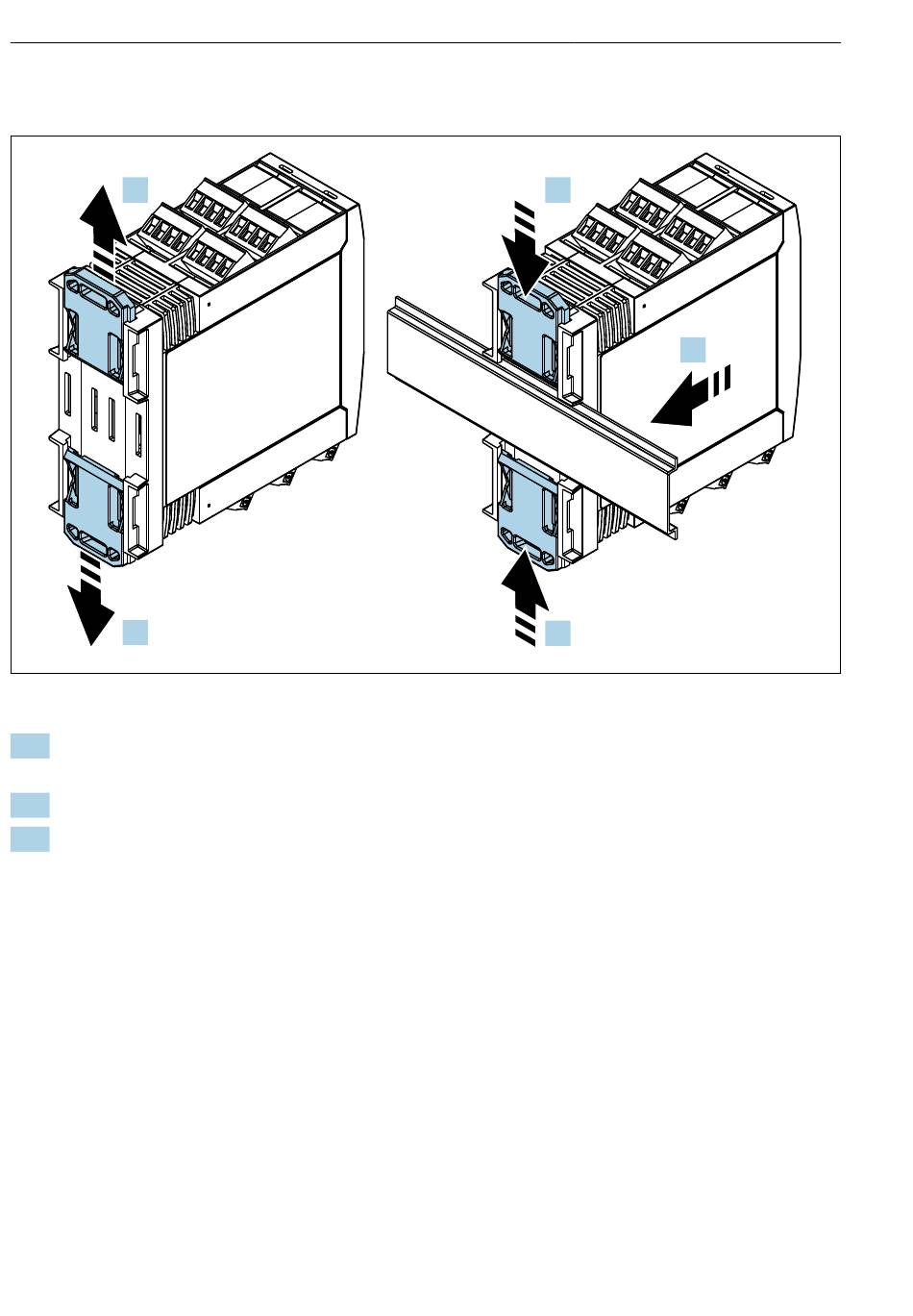

5.3 Procédure de montage
1.
1.
1. Glisser le clip supérieur du rail profilé vers le haut et le clip inférieur vers le bas jusqu' a u
point de blocage.
2. Placer l' a ppareil par l' a vant sur le rail profilé.
3. Pousser les deux clips du rail profilé l' u n vers l' a utre jusqu' à ce qu' i ls se clipsent.
Pour démonter l' a ppareil, pousser les clips du rail profilé vers le haut ou le bas (voir 1.) et
retirer l' a ppareil du rail. Il suffit d' o uvrir l' u n des clips du rail profilé, puis d' i ncliner l' a ppareil
pour le retirer du rail.
5.4

Antenne

Les Fieldgate FXA42 requièrent une antenne externe pour la communication sans fil via
UMTS (2G/3G) et WLAN. L' a ntenne peut être commandée comme accessoire auprès d' E ndress
+Hauser. Le câble d' a ntenne est vissé sur le raccord à l' a vant de la Fieldgate. L' a ntenne doit
être montée à l' e xtérieur de l' a rmoire de commande ou du boîtier de terrain. Dans les zones
avec réception UMTS (2G/3G) ou WLAN faible, il est recommandé de vérifier la
communication avant de fixer l' a ntenne définitivement.
Raccordement : raccord SMA.
10
3.
2.
3.
Fieldgate FXA42
A0011766
