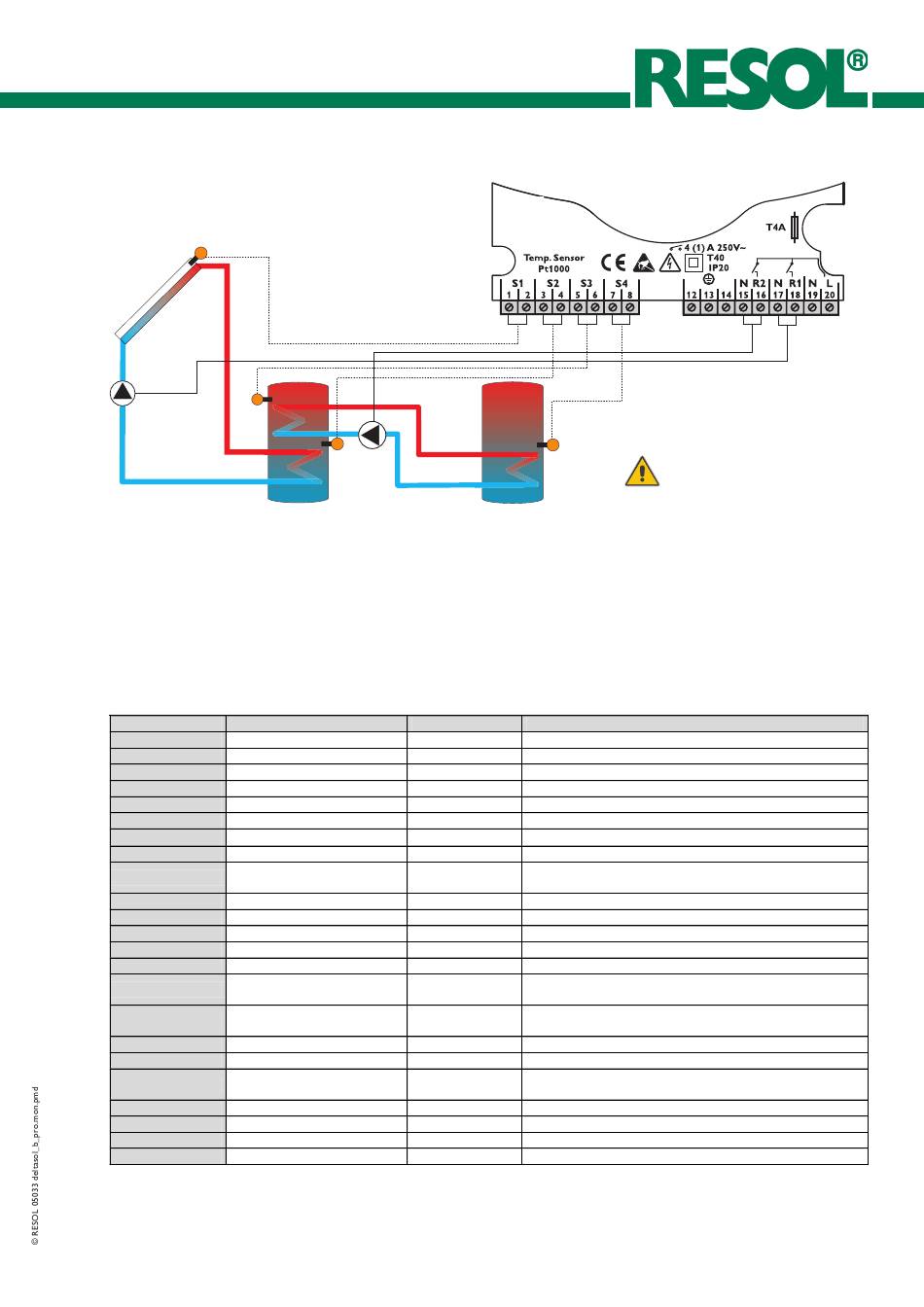

6.4 Système avec 1 capteur et 1 réservoir avec
échange de chaleur avec réservoir existant
S1
R1
S3
Le régulateur mesure la différence de températures entre la
sonde du capteur S1 et la sonde du réservoir S2. Dès que
la différence de températures est plus grande ou égale à la
différence de la température de branchement (DO/1), la
pompe R1 est branchée et le réservoir est chauffé, jusqu'à
ce que la différence de températures de débranchement
(DF/1) ou la température maximale (SX/1) est atteinte.
Canal
Réglage à la fabrication
S1
température sonde S1
S2
température sonde S2
S3
température sonde S3
S4
température sonde S4
H1
compteur d'heures relais 1
H2
compteur d'heures relais 2
FN
DO/1
DF/1
SX/1
CL/1
CX/1
CN/1
OC/1
DO/2
DF/2
SX/2
CL/2
CX/2
CN/2
OC/2
MM
PG/VN
R2
S2
A mofier à
-------------------
-------------------
-------------------
-------------------
-------------------
-------------------
1
1
6
4
60
140
120
10
1
6
4
60
140
120
10
1
0
4
Page 17/24
S4
Réglage nécessaire: FN = 1
En même temps un échange de chaleur est réalisé de
manière indépendante du circuit de chauffage. Quand la
différence de températures de branchement (DO/2) entre
les sondes S3 et S4 est dépassée, la pompe R2 est branchée
et alors le réservoir y relatif est chauffé (échange de chaleur
entre réservoir solaire et réservoir existant).
Remarque
température capteur
température en bas du réservoir
température en haut du réservoir
température réservoir existant en bas
valeur de contrôle
valeur de contrôle
FN1 = 2 circuits ∆T séparés
différence de températures de branchement pompe capteur
différence de températures de débranchement pompe
limitation température maximale réservoir
température limite capteur
température maximale capteur
limitation température minimale désactivée
refroidissement du système branché
différence de températures de branchement pompe de
circulation R2
différence de températures de débranchement pompe de
circulation R2
température maximale réservoir existant
cette valeur n'a pas de signification
température de branchement pour refroidissement système,
n'a pas d'influence car OC/2 = 0
limitation de température minimale est désactivée
refroidissement système est débranché
mode manuel/MM 4 = fonctionnement automatique
numéro programme/version
capteur
