CARTES RELAIS
Les cartes à 6 et 3 relais sont contrôlées par la carte
exécutions et contrôlent certains utilisateurs à 230 V~.

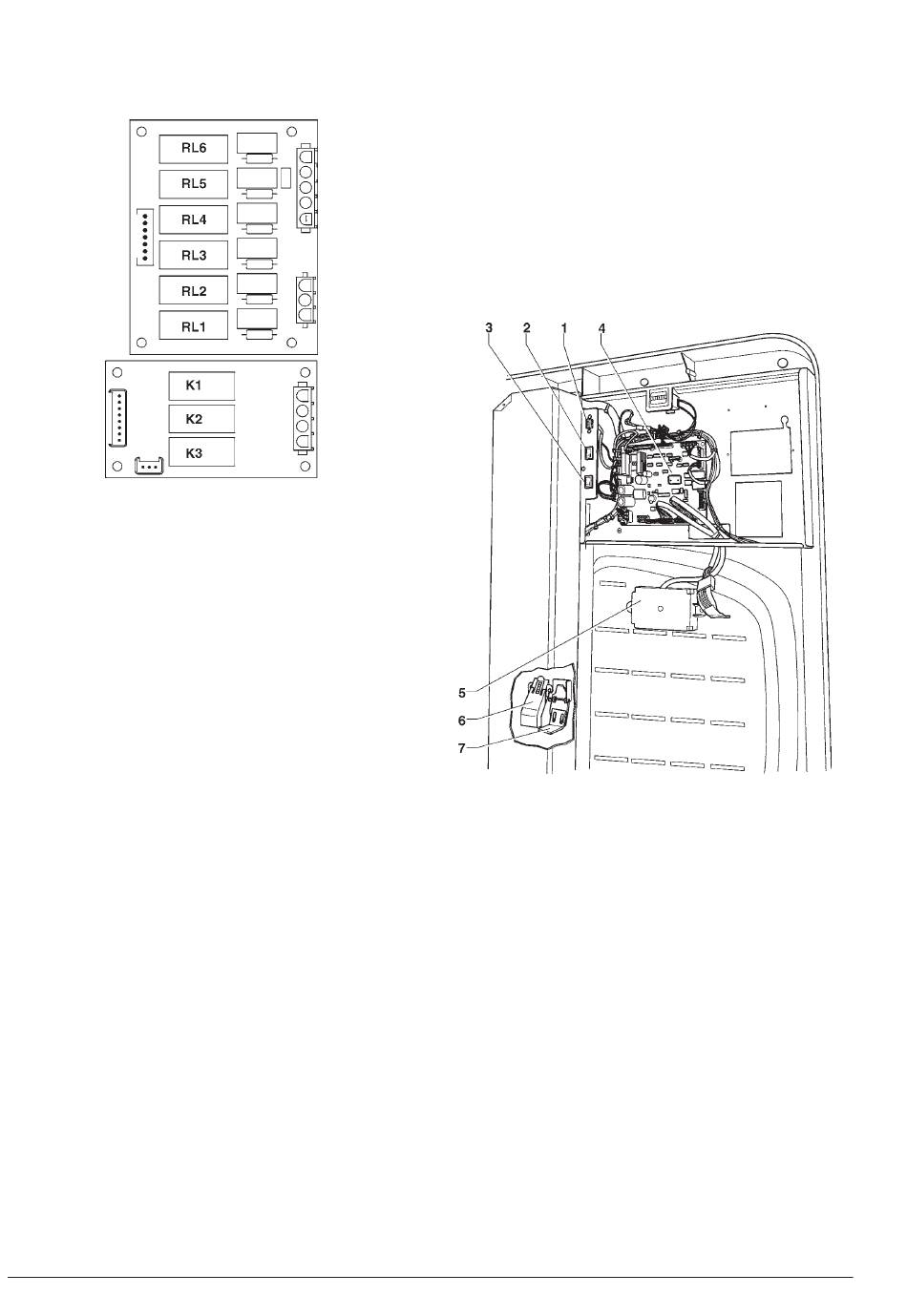

Fig. 27
FONCTIONS RELAIS (voir schéma électrique)
RL1
=
MF8
RL2
=
MD6
RL3
=
MF6
RL4
=
MF7
RL5
=
MD7
RL6
=
MD8
K1
=
LF (porte)
K2
=
MAS
K3
=
EVT
CARTE DE COMMANDE CHAUDIERE
Cette carte (voir fig. 25) contrôle l'activation de la résistance
de la chaudière des produits solubles.
La chaudière café est gérée par une carte semblable
montée dans le module expresso.
© by NECTA VENDING SOLUTIONS SpA
MPF
MDFB
MFFB
MDFB
MFB
PLATINE C.P.U.
La platine C.P.U. (Central Processing Unit) gère tous les
utilisateurs prévus par la configuration maximum, les si-
gnaux en entrée depuis le pavé des touches et le système
de paiement ainsi que la carte exécutions.
Les LEDs, pendant le fonctionnement, fournissent les
indications suivantes:
- LED vert : clignote pendant le fonctionnement normal de
la platine de C.P.U.;
- LED jaune : s'allume en présence des 5 Vdc;
- LED rouge : il s'allume en cas de reset du logiciel.
Fig. 28
1
- Prise série RS232
2
- Bouton de rinçage
3
- Poussoir programmation
4
- Carte U. C. T.
5
- Carte afficheur
6
- Goulotte pièces
7
- Levier récupération pièces
28
